RPS6U 200-582-200-013

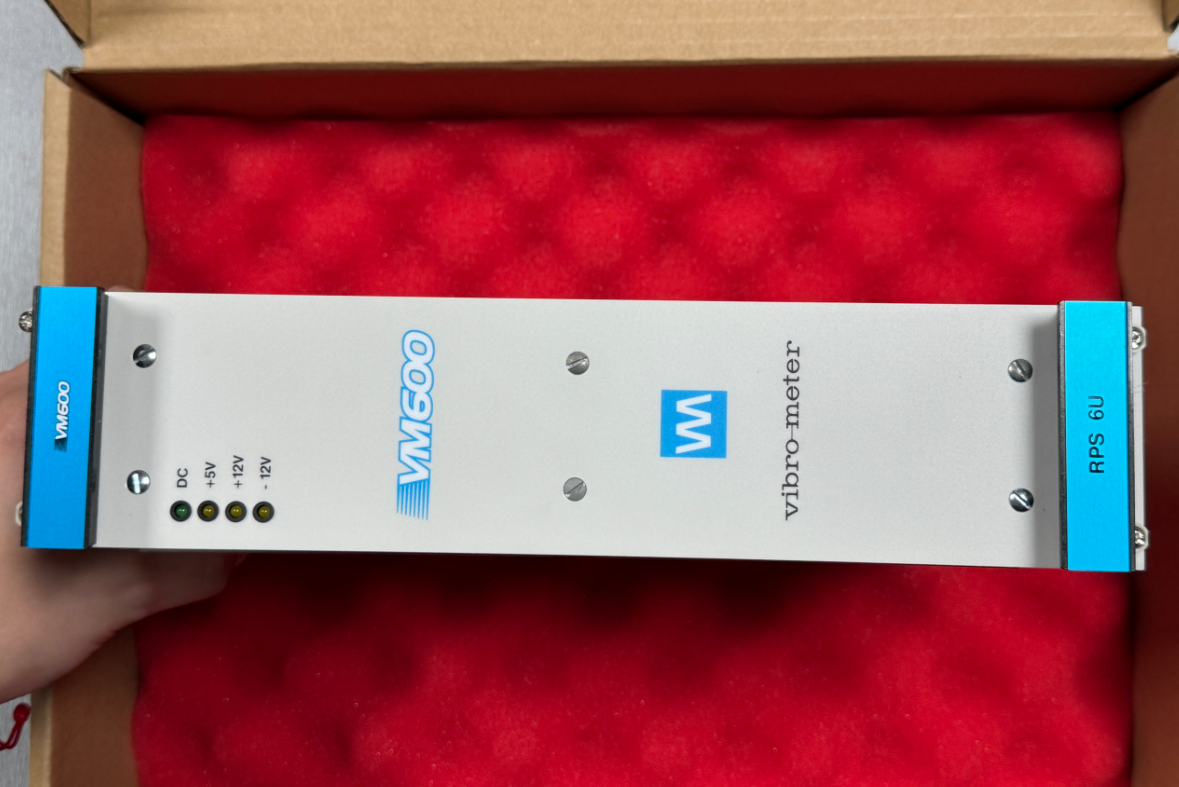

De RPS6U 200-582-200-013 is een in een rack gemonteerde voedingsmodule die speciaal is ontworpen voor mechanische beveiligingssystemen en conditie- en prestatiebewakingssystemen. Deze voeding dient als kritische voedingseenheid binnen een compleet monitoringsysteem.

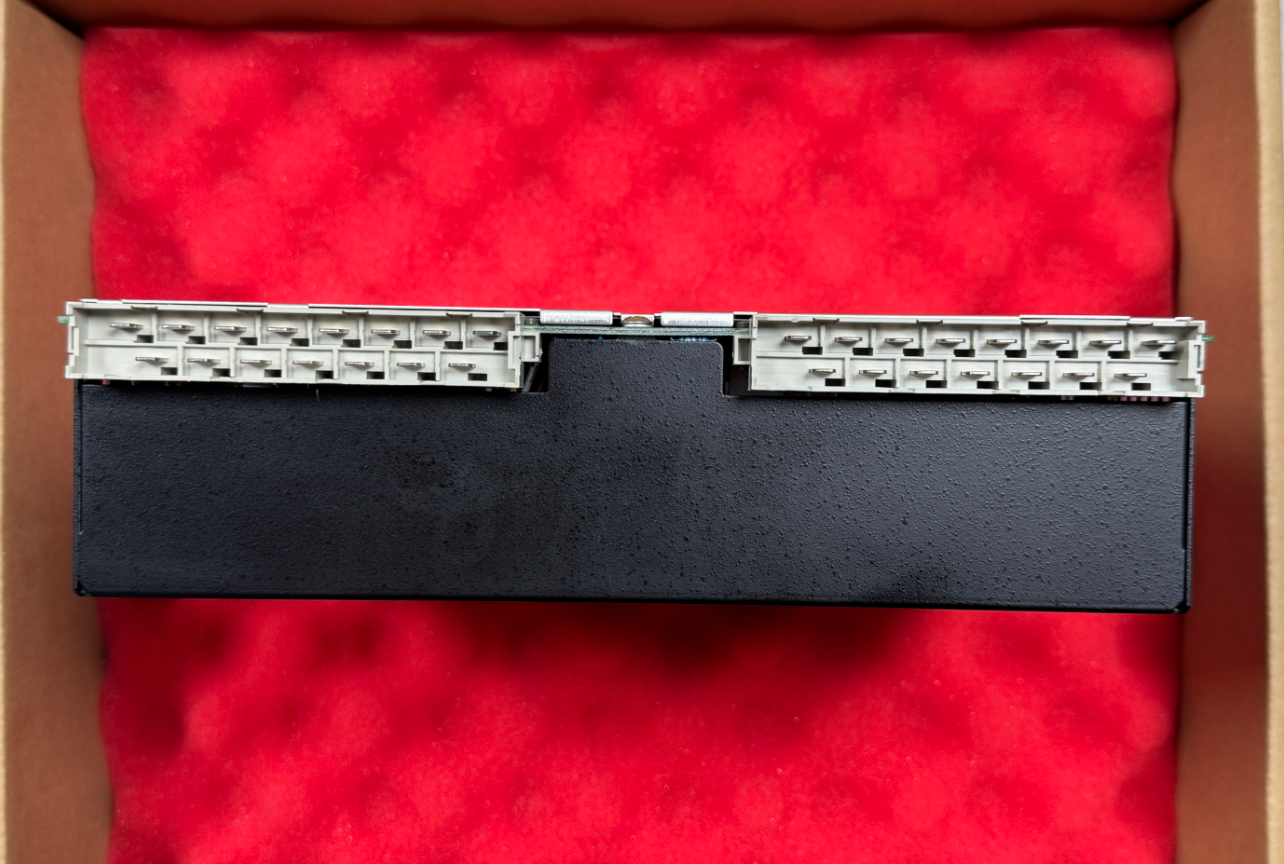

Dit model behoort tot de serie 24 DC-ingangen. Het is compatibel met standaard 19-inch 6U ABE04x-racks, wordt aan de voorkant van het rack gemonteerd en wordt aangesloten op de VME-bus van de rack-backplane via dubbele DIN41612 H15-connectoren met hoge stroomsterkte aan de achterkant, waardoor een uniforme voeding wordt geboden aan alle bewakingskaarten in het rack.

• Nominale ingangsspanning: 24 V DC
• Ingangsspanningsbereik: 18 tot 32 V DC
• Ingangsstroom: Max. 30 A
• Efficiëntie: typisch 83%
• Inschakelstroom: < 10 maal de nominale ingangsstroom
• Nominale uitgangsspanning: +5 VDC (max. 50 A), +12 VDC (max. 8 A), -12 VDC (max. 4 A)
• Maximaal uitgangsvermogen: 330 W

Toepasbaar voor: omgevingstemperaturen ≤50°C; standaard kaarttellingen; niet-kernhulpeenheden; zorgt voor een stabiele werking van een volledig uitgerust rack tegen de laagste kosten.

Van toepassing op: TSI-systemen voor kritische eenheden zoals stoomturbines, gasturbines en grote compressoren; Als een van de voedingen uitvalt, draagt ​​de andere eenheid zelfstandig de gehele belasting, waardoor een ononderbroken bewaking wordt gegarandeerd en wordt voldaan aan de verplichte veiligheidseisen voor de eenheid.

Toepasbaar in: Machinekamers met temperaturen >50°C en volledig uitgerust met kaarten met hoge dichtheid (10 of meer verwerkings- en relaiskaarten); de dubbele voedingen delen de belasting, compenseren de vermogensverlies als gevolg van hoge temperaturen en zorgen voor voldoende uitgangsvermogen bij volledige belasting.

Vanwege de hoge omgevingstemperatuur (bijna 50°C) op een bepaald offshore olieplatform en de extreem hoge eisen aan de beschikbaarheid van het systeem, werden twee RPS6U 200-582-200-013 voedingsmodules geselecteerd om in een niet-redundante configuratie te werken, waarbij ze gezamenlijk stroom leveren aan een volledig uitgerust rack om voldoende vermogensruimte te garanderen, zelfs in omgevingen met hoge temperaturen. Het systeem functioneert al meer dan twee jaar stabiel zonder enige stroomstoring.
