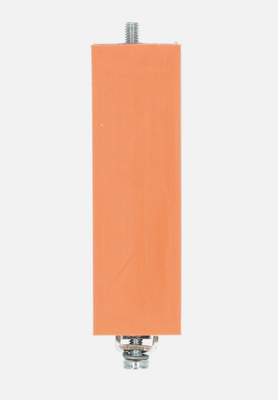

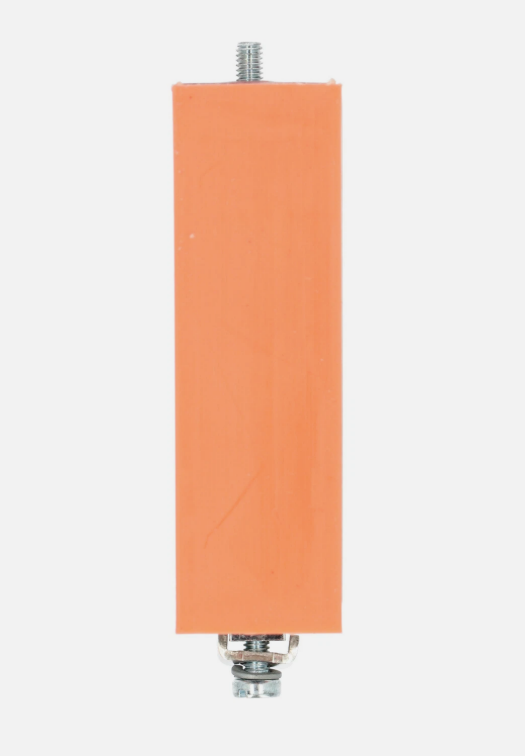

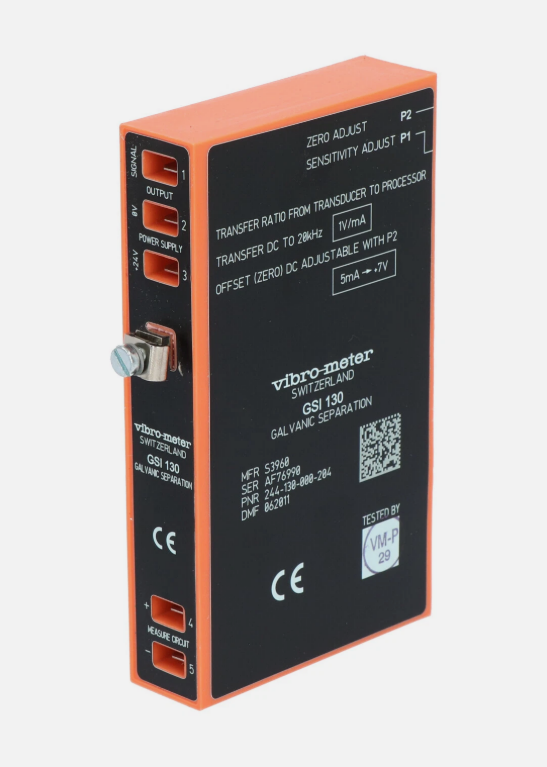

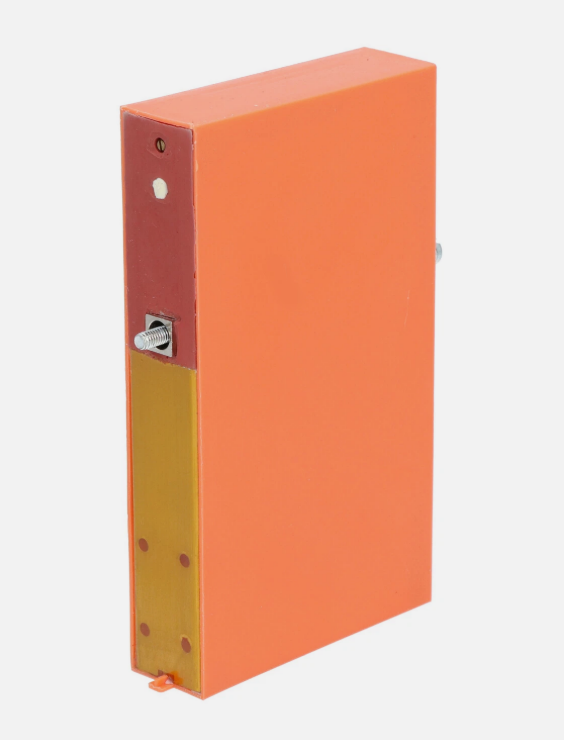

De GSI130 (244-130-000-20) is een galvanische scheidingseenheid die is ontworpen om elektrische isolatie te bieden tussen sensoren/signaalconditioners en signaalverwerkingssystemen. Het is geschikt voor tweedraadstransmissiesystemen, die stroom leveren aan de sensoren en signaalconditioners en tegelijkertijd hun uitgangssignalen lezen.

In bredere toepassingen kan de GSI130 elk elektronisch systeem met een stroomverbruik van minder dan 20 mA van stroom voorzien. De eenheid geeft een spanningssignaal af dat proportioneel is aan de stroom die door de signaalconditioner wordt verbruikt; dit spanningssignaal kan rechtstreeks worden gebruikt om de output van de conditioner te analyseren.

De GSI130-module voorkomt effectief problemen, zoals aardlusinterferentie, veroorzaakt door spanningsverschillen tussen het meetpunt en de signaalverwerkingsapparatuur. Het gebruik van de GSI130 elimineert de noodzaak van Zener-barrières, die anders extra spanningsdalingen zouden introduceren en zowel de lengte van de transmissielijn als het dynamische bereik van het systeem zouden beperken.

• Voedingsspanning: +24 V ±5%
• Rimpel (100 Hz): 100 mV pp max.
• Stroomverbruik bij nullast: Ca. 20mA
• Stroomverbruik bij 20 mA belasting: Ca. 60mA
• Stroomverbruik bij kortsluiting: Max. 120mA
• Nullastuitgangsspanning (naar conditioner): 18 V ±1 V
• Uitgangsspanning bij 20 mA belasting: 16 V ±1 V
• Kortsluitstroom: 60 mA
• Doorlaatband: DC tot 10 kHz ±0,5%, -1 dB @ 20 kHz

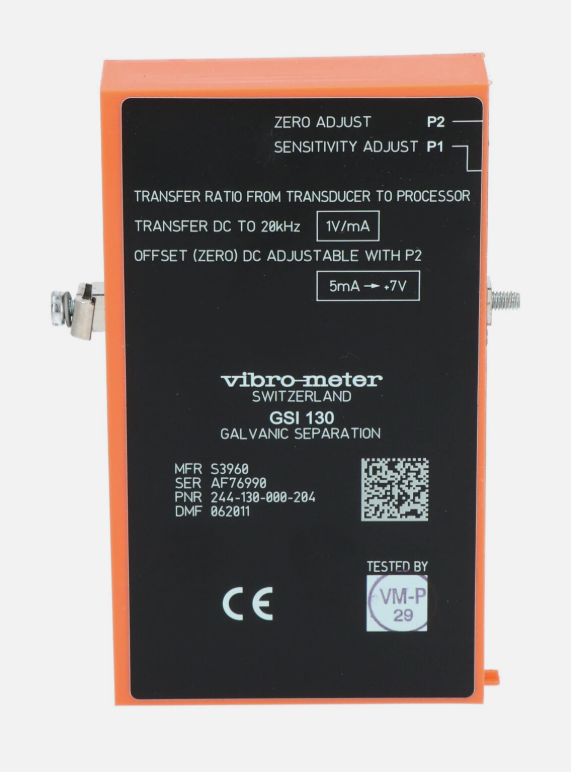

• Overdrachtsfunctie: 1 V/mA (fabrieksinstelling, instelbaar via potentiometer P1)
• Temperatuurdrift < 200 ppm/°C
• Lineariteit: ±0,5% (binnen dynamisch meetbereik)
• DC-signaalaandeel: instelbaar via potentiometer P2; Umin = +2 V, Umax = Voedingsspanning - 2,5 V
• Ruis (max. restsignaal): 12 mVpp bij 5 mA DC; 25 mVpp bij 12 mA DC
• Galvanische isolatie (ingang naar uitgang) ≥ 4 kV RMS
• Elektrische aansluitingen: 5 tabs, AMP-Faston type 6.3
• Bedrijfstemperatuur: 0°C tot +55°C
• Opslagtemperatuur: -20°C tot +70°C

In compressorconditiebewakingssystemen binnen de petrochemische industrie voedt de GSI130 stroomversnellingsmeters uit de CE-serie en verzendt hij sensorsignalen over lange afstanden naar het data-acquisitiesysteem in de controlekamer. De µA-naar-mV-conversiemogelijkheid maakt signaaloverdracht over lange afstanden mogelijk, over honderden meters heen, zonder zorgen over signaalverzwakking.

Wat is het verschil tussen de GSI130 (244-130-000-20) en de GSI122?

De GSI122 en GSI130 behoren tot dezelfde productserie en delen vergelijkbare basisfuncties. Het belangrijkste verschil is dat de GSI122 geschikt is voor gebruik in potentieel explosieve atmosferen, terwijl de GSI130 dat niet is. Als gebruik in een explosieveilige zone vereist is, moet de GSI122 – of zijn opvolger, de GSI127 – worden geselecteerd.

Welke soorten sensorsignalen ondersteunt de GSI130?

Het ondersteunt 0-20 mA stroomsignaal- en 0-20 VDC-spanningssignaalingangen. Het is compatibel met trillingssensoren uit de CA-, CE-, PV- en VE-serie, dynamische druksensoren uit de CP-serie en nabijheidssensoren uit de TQ-serie.

Wat is de garantieperiode?

Standaard industriële garantie: 12 maanden; bij een juiste installatie en zonder overbelasting heeft het product een levensduur van 5-10 jaar.
