TSW101M1 VMD-TSW101-M1-H10-X007-Y02

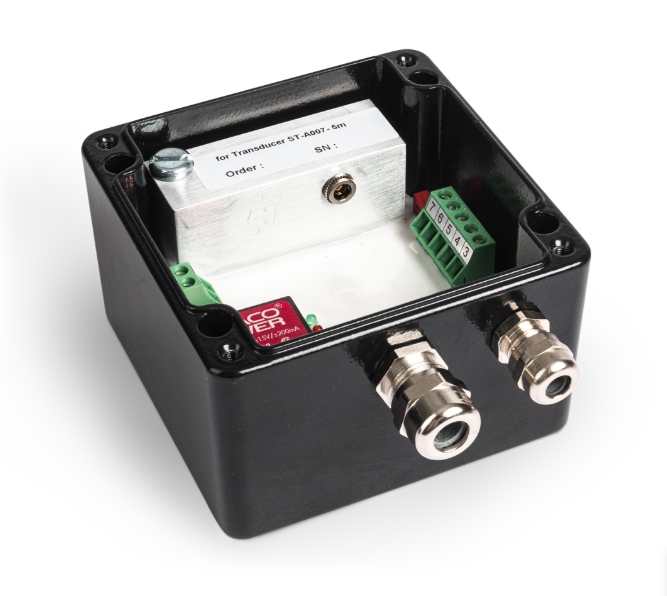

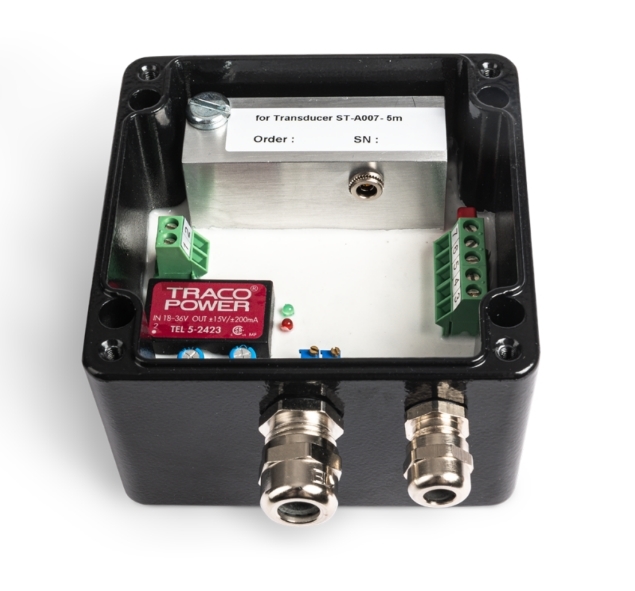

De TSW 101 M1 is een enkelkanaals trillingszender die een complete bewakingseenheid vormt, bestaande uit de TSW 101 M1-hoofdmodule, een wervelstroomsonde WW007 en een 10-meter kabel.

speciaal ontworpen voor het meten van de relatieve astrillingen van roterende machines,dit product maakt gebruik van draaikoltechnologie om niet-contactrelatieve trillingen (Sppm) op roterende assen te meten, die dient als een cruciaal onderdeel van systemen voor controle en bescherming van de conditie van de apparatuur.

Het wordt veel gebruikt in industrieën zoals elektriciteitsopwekking, petrochemie en metallurgie en is geschikt voor trillingsbewaking en -bescherming van turbines, generatoren, compressoren, pompen,en diverse soorten industriële roterende machines.

• Meetbeginsel: draaikolk (elektromagnetische draaikolk), niet-contact
• Dynamisch meetbereik: 125 μm p-p, 250 μm p-p, 500 μm p-p (kan worden geselecteerd via de DIP-switch)
• Frequentie-responsbereik: 1-1000 Hz, bandpassfilter, 20 dB/decade
• Uitgangsstroom: 4-20 mA (Sppm), maximale belasting 500 Ω
• Uitgangsspanning: statisch gatsignaal, 4 mV/μm, bovenopgestelde trillingen, belasting ≥ 20 kΩ
• Foutindicatie: 2 mA signaal + rode LED-indicator
• Nulstelbereik: ±0,15 mA (potentiometer Z)
• Aanpassing van de gevoeligheid: potentiometer S
• Werktemperatuur: -25°C tot +85°C
• Stroomvoorziening: +24 V DC (18-30 V), max. 60 mA, galvanisch geïsoleerd
• Bescherming: IP 67
• Materiaal van de behuizing: aluminiumlegering (Al-Si12)

1. Statuscontrole: observeer periodiek de groene "Ready"-LED-indicator op het apparaat om ervoor te zorgen dat deze constant brandt, wat de normale werking bevestigt.
2. Verbindingscontrole: controleer regelmatig alle kabelconnectoren en -terminals om ervoor te zorgen dat ze veilig zijn en geen tekenen van losheid of corrosie vertonen.
3. Reiniging: Houd de behuizing schoon en voorkom de ophoping van stof en olie, vooral in vochtige omgevingen.
4. Omgevingscontrole: ervoor zorgen dat de werktemperatuur en de luchtvochtigheid binnen de gespecificeerde niveaus blijven (-25 °C tot +85 °C).
5. Probecontrole: controleer periodiek het oppervlak van de sensorsonde voor wervelstroom om ervoor te zorgen dat deze schoon is en vrij is van metaaldruppels of andere afzettingen.

De TSW 101 M1 wordt veel gebruikt voor de schachtbewaking in grote centrifuge compressoren of stoomturbine-eenheden.met zijn aangesloten draaikolk sensorsonde gepositioneerd tegenover het oppervlak van de roterende as.

De zender omzet de schachtrillingsamplitude in realtime in een signaal van 4-20 mA en stuurt het naar een centrale bedieningsruimte (DCS/PLC) of een speciaal systeem voor de bescherming van machines.

Wanneer de trillingsniveaus de vooraf ingestelde alarm- of ontploffingsdrempels overschrijden, geeft het systeem onmiddellijk een alarm af of start het afsluiten.effectief voorkomen van grote apparatuurstortingen veroorzaakt door problemen zoals rotor onevenwichtigheid, onregelmatigheid of slijtage van het lager.

De gevoeligheid van de sensor kan worden aangepast met behulp van de potentiometer "S" op het apparaat om de nauwkeurigheid van de metingen te waarborgen.

Ja, het nulpunt van 4mA kan worden afgestemd met behulp van de potentiometer "Z" op het apparaat, met een compensatiebereik van ongeveer ± 0,15mA.

Dit wijst op een storing van het apparaat. Mogelijke oorzaken zijn: 1. De afstand tussen het doel en de sonde overschrijdt het statische meetbereik; 2.Er is een open circuit of een kortsluiting in de wervelstroomsensor of de aansluitkabel.

Standaard industriële garantie: 12 maanden; met een goede installatie en zonder overbelasting heeft het product een levensduur van 5-10 jaar.
