ICS Triplex T9100-processormodule

Het product:ICS Triplex T9100-processormodule

Productoverzicht

Processorbasis-eenheid

Een processorbasisunit bevat maximaal drie processormodules:

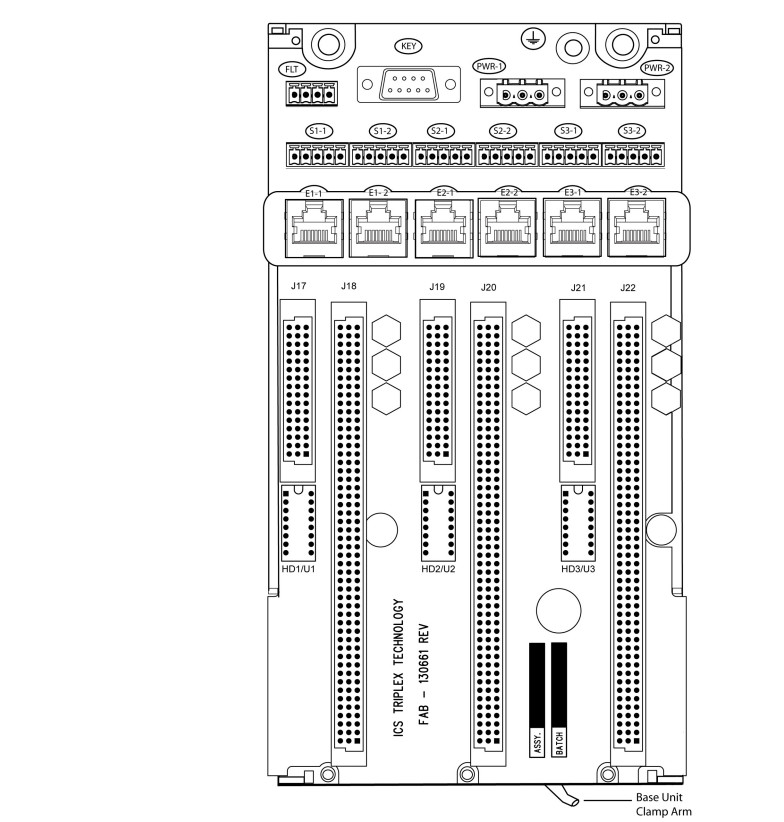

Externe Ethernet, seriële data- en stroomverbindingen De externe verbindingen van de processorbasis eenheid zijn:

Earthing Stud • Ethernet Ports (E1-1 to E3-2) • Serial Ports (S1-1 to S3-2) • Redundant +24 Vdc powers supply (PWR-1 and PWR-2) • Program Enable security key (KEY) • The FLT connector (currently not used).

De stroomverbindingen voorzien alle drie de modules van redundant vermogen, elke processormodule heeft elk twee seriële poorten en twee Ethernet-poortconnectoren.De KEY-connector ondersteunt alle drie de processormodules en helpt toegang tot de applicatie te voorkomen tenzij de Program Enable-toets wordt ingevoegd.

Serial Communication Ports De seriële poorten (S1-1 en S1-2; S2-1 en S2-2; S3-1 en S3-2) ondersteunen de volgende signaalmodes afhankelijk van het gebruik: • RS485fd:Een vierdraadse full-duplexverbinding met verschillende bussen voor verzenden en ontvangenDeze selectie moet ook worden gebruikt wanneer de controller optreedt als een modbusmaster met behulp van de in punt 3 gespecificeerde optionele fourwire-definitie.3.3 van de MODBUS-over-serial-standaard. • RS485fdmux: Een full-duplexverbinding met vier draden met tri-state uitgangen op de zendverbindingen.Dit moet worden gebruikt wanneer de controller optreedt als een modbus slaaf op een vier-draad bus. • RS485hdmux: Een twee-draad half-duplex verbinding die van toepassing is op master-slave- of slavengebruik.

Processor Back-up Battery De T9110-processormodule heeft een back-upbatterij die zijn interne Real Time Clock (RTC) en een deel van het vluchtige geheugen (RAM) aandrijft.De batterij levert alleen stroom wanneer de processormodule niet meer wordt aangedreven door de stroomvoorziening van het systeem.. De specifieke functies die de batterij behoudt bij volledig stroomverlies zijn: • Real Time Clock - De batterij levert stroom aan de RTC-chip zelf.• Bewaarde variabelen - De gegevens voor bewaarde variabelen worden aan het einde van elke applicatie-scan opgeslagen in een deel van het RAMBij herstel van de stroom worden de opgeslagen gegevens teruggeladen in de variabelen die als opgeslagen variabelen zijn toegewezen voor gebruik door de toepassing.• Diagnostische logboeken - De diagnostische logboeken van de processor worden opgeslagen in het door de batterij ondersteunde deel van de RAMDe batterij heeft een ontwerplevensduur van 10 jaar wanneer de processormodule continu wordt aangesloten; voor processormodules die niet worden aangesloten, is de ontwerplevensduur maximaal 6 maanden.De levensduur van de batterij is gebaseerd op het werken bij een constante temperatuur van 25°C en een lage luchtvochtigheidHoge luchtvochtigheid, hoge temperatuur en frequente stroomcycli verkort de levensduur van de batterij.

Kenmerken:

• 40 ingangskanalen per FTA.
• Industrie-standaard veldtoestellenverbindingen (2-draad).
• Standaard DIN-spoorcompatibiliteit.
• Eenvoudige installatie en aansluiting.
• 24 Vdc werking.
• SmartSlot-verbinding voor “een tot vele” warm vervangen van ingangsmodules.
• Fuseerveldvoeding per kanaal.
• Een geïntegreerde lichtdiode (LED) die de integriteit van de veldvoeding aangeeft.

Gegevens over de levering:

Garantie: 12 maanden.
Levertyd: 1-2 werkdagen.
Betalingswijze:T/T en Western Union.
Koerierpartners: DHL, UPS, TNT, FedEx en EMS.
Technische specificatie, handleidingen en gegevensblad: op aanvraag beschikbaar.
