ICS Triplex T8480C Analoge uitgang met verfcoat

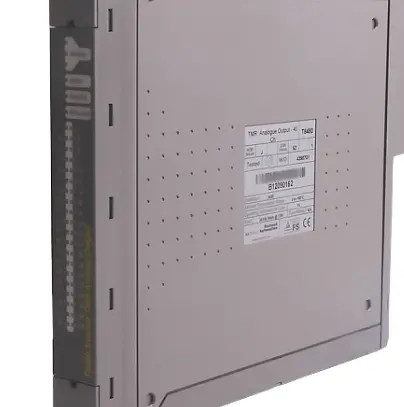

Het product:ICS Triplex T8480C Analoge uitgang met verfcoat

Productoverzicht

Productoverzicht

De Trusted® TMR 24 Vdc Digital Output Module maakt verbindingen met 40 veldapparaten.en spanning op elk deel van het gestemde uitgangskanaalEr wordt ook gecontroleerd of er storingen zijn. Fouttolerantie wordt bereikt door middel van een Triple Modular Redundant (TMR) -architectuur binnen de module voor elk van de 40 uitgangskanalen.Automatische lijnbewaking van het veldapparaatDeze functie stelt de module in staat om zowel open als kortsluitingsfouten in veldbedrading en belastingapparaten te detecteren.De module biedt een on-board sequence of events (SOE) rapportering met een resolutie van 1 ms.Een uitgangsverandering van de toestand veroorzaakt een SOE-invoer.Deze module is niet goedgekeurd voor rechtstreekse aansluiting op gevaarlijke gebieden en moet worden gebruikt in combinatie met intrinsieke veiligheidsbelemmeringsinrichtingen.

Kenmerken

• 40 Triple Modular Redundant (TMR) uitgangspunten per module. • Uitgebreide, automatische diagnostiek en zelftest.• Automatische lijnbewaking per punt voor het detecteren van open- en kortsluitingsfouten in de bedrading en de belasting. • 2500 V-impuls bestand tegen opto/galvanische isolatie barrière. • Automatische overstromingsbescherming (per kanaal), geen externe zekeringen vereist.• Onboard Sequence of Events (SOE) rapportering met een resolutie van 1 ms. • De module kan online warm worden vervangen met behulp van een speciale Companion (naastgelegen) Slot of SmartSlot (een reserve slot voor vele modules).

Lichte-emitterende dioden (LED's) voor elk punt geven de uitgangsstatus en veldbedradingsfouten aan.• LED's voor de status van de module op het voorpaneel geven de toestand van de module en de bedrijfsmodus aan (actief), Standby, Educated). • TϋV Certified IEC 61508 SIL 3. • De uitgangen worden in geïsoleerde groepen van acht aangedreven.

De TMR 24 Vdc Digital Output Module is een lid van de Trusted reeks van Input/Output (I/O) Modules.alle I/O-modules worden aangesloten op de Inter-Module Bus (IMB), die stroom levert en de communicatie met de TMR-processor mogelijk maaktDaarnaast hebben alle modules een veldinterface die wordt gebruikt om verbinding te maken met module specifieke signalen in het veld.

1.1.Feldterminatie-eenheid (FTU)

De FTU is het deel van de I/O-module dat alle drie de FIU's verbindt met een enkele interfacesite.De FTU voorziet in de voor de signaalconditie benodigde groepsafvalschakelaars en passieve componenten.Wanneer deze is geïnstalleerd in een betrouwbare controller of expander chassis,de FTU-veldverbinding verbindt zich met de aan de achterzijde van het chassis bevestigde veld-I/O-kabelassemblageDeze signalen gaan rechtstreeks naar de veldconnector en blijven geïsoleerd van de I/O-signalen op de FTU.De SmartSlot-link is de intelligente verbinding tussen actieve en standby-modules voor coördinatie tijdens het vervangen van de module.

1.2.Field Interface Unit (FIU)

De Field Interface Unit (FIU) is het gedeelte van de module dat de specifieke circuits bevat die nodig zijn om te communiceren met de specifieke typen veld-I/O-signalen.één per plakVoor de TMR 24 Vdc Digital Output Module bevat de FIU één fase van de uitgangsschakelaarstructuur en een sigma-delta (ΣΔ) uitgangscircuit voor elk van de 40 velduitgangen.Twee extra ΣΔ-circuits zorgen voor optioneel toezicht op de externe veld-I/O-toevoerspanning.

De FIU ontvangt geïsoleerde stroom van de HIU voor de logica. De FIU biedt extra stroomconditioning voor de operationele spanningen die nodig zijn voor de FIU-circuits.25 Mbit/sec serieverbinding verbindt elke FIU met een van de HIU-snipsDe FIU meet ook een reeks aan boord van "housekeeping"-signalen die helpen bij het monitoren van de prestaties en de bedrijfsomstandigheden van de module.lopend verbruik, boordreferentiespanningen en boordtemperatuur.

1.3. Host Interface Unit (HIU)

De HIU is het toegangspunt tot de Inter-Module Bus (IMB) voor de module.De HIU is de enige sectie van de I / O module om rechtstreeks verbinding te maken met de IMB BackplaneDe HIU is gemeenschappelijk voor de meeste I/O-typen met een hoge integriteit en heeft type-afhankelijke en productreeks gemeenschappelijke functies.Alle onderlinge verbindingen tussen de drie plakken bevatten isolatie om eventuele fout interactie tussen de plakken te voorkomenElk stuk wordt beschouwd als een foutcontainmentregio (FCR), aangezien een fout op één stuk geen invloed heeft op de werking van de andere stukken.De HIU biedt de volgende diensten die gemeenschappelijk zijn voor de modules in de familie: • High Speed Fault Tolerant Communications met de TMR-processor via de IMB-interface.• FCR Interconnect Bus tussen slices om inkomende IMB-gegevens te stemmen en uitgaande I/O-module-gegevens naar de IMB te distribueren. • Galvanisch geïsoleerde seriële data-interface met de FIU-snips. • Redundante vermogenshandel van dubbele 24 Vdc chassis voedingsspanning en vermogensregulatie voor logische stroom naar HIU-circuits.• Magnetisch geïsoleerde stroom naar de FIU-snips. • Serial data interface met de FPU voor module status LED's. • SmartSlot link tussen Active en Standby Modules voor coördinatie tijdens module vervanging.• Digitale signaalverwerking voor lokale gegevensreductie en zelfdiagnostiek. • Lokale geheugenbronnen voor het opslaan van module-operatie, configuratie en veld-I/O-gegevens. • On-board housekeeping, die de referentiespanningen, het stroomverbruik en de temperatuur van het bord bewaakt.

Kenmerken:

• 40 ingangskanalen per FTA.
• Industrie-standaard veldtoestellenverbindingen (2-draad).
• Standaard DIN-spoorcompatibiliteit.
• Eenvoudige installatie en aansluiting.
• 24 Vdc werking.
• SmartSlot-verbinding voor “een tot vele” warm vervangen van ingangsmodules.
• Fuseerveldvoeding per kanaal.
• Een geïntegreerde lichtdiode (LED) die de integriteit van de veldvoeding aangeeft.

Gegevens over de levering:

Garantie: 12 maanden.
Levertyd: 1-2 werkdagen.
Betalingswijze:T/T en Western Union.
Koerierpartners: DHL, UPS, TNT, FedEx en EMS.
Technische specificatie, handleidingen en gegevensblad: op aanvraag beschikbaar.
