ICS Triplex T8442C snelheidsbewakingsmodule

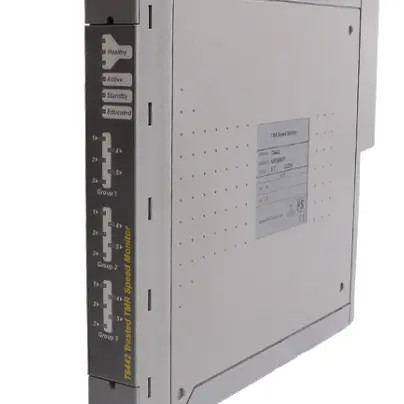

PRODUCT: ICS Triplex T8442C Snelheidsmonitor Module

PD-T8830

Productoverzicht

I/O-architecturen

Het Trusted System heeft uitgebreide interne diagnoses die zowel verborgen als openlijke storingen onthullen. De hardware-implementatie van veel van de fouttolerantie- en foutdetectiemechanismen zorgt voor snelle foutdetectie voor de meeste systeemelementen. Zelf-testfaciliteiten die worden gebruikt om fouten binnen de rest van het systeem te diagnosticeren, zijn gedefinieerd om een optimale veiligheidsbeschikbaarheid te bieden. Deze zelf-testfaciliteiten kunnen korte periodes van offline werking vereisen om omstandigheden te introduceren, d.w.z. alarm- of fouttestomstandigheden, die er effectief in resulteren dat het punt offline is binnen dat redundante kanaal. Binnen TMR-configuraties heeft deze periode van offline werking alleen invloed op het vermogen van het systeem om te reageren onder meerdere foutcondities. De Trusted TMR-processors, interfaces, expanderinterfaces en expanderprocessors zijn allemaal van nature redundant en zijn ontworpen om meerdere fouten te weerstaan en een vaste online reparatieconfiguratie in aangrenzende sleuven te ondersteunen en vereisen daarom weinig verdere overweging. De invoer- en uitvoermodules ondersteunen een aantal architectuuropties, de effecten van de gekozen architectuur moeten worden geëvalueerd ten opzichte van de systeem- en applicatiespecifieke vereisten. FTA-modules en andere hulpstukken zijn geschikt voor gebruik als onderdeel van een Trusted veiligheidssysteem, zelfs als ze niet expliciet een TÜV-markering bevatten.

Trusted high-density I/O De Trusted High-Density I/O-modules zijn inherent verdrievoudigd of dubbel redundant met uitgebreide zelftest- en diagnosefaciliteiten. Zelftests worden zo gecoördineerd dat een meerderheid kan worden voltooid, zelfs wanneer er een vraag is tijdens de uitvoering van de tests. Discrepantie- en afwijkingsmonitoring verbeteren de verificatie en foutdetectie verder. De TMR-processor test interne interfaces naar de controller. De culminatie van deze maatregelen resulteert in hoge niveaus van foutdetectie en -tolerantie, wat uiteindelijk leidt tot fail-safe werking als er meerdere foutcondities zijn. De slechtste foutdetectietijden op het systeemgeheugen voor Trusted Modules zijn als volgt:

In alle gevallen, zelfs in de aanwezigheid van een fout tijdens deze periode, zal het systeem kunnen blijven reageren. Onder meerdere foutcondities moet de tweede foutdetectieperiode binnen de reparatietijd mogelijk in overweging worden genomen wanneer het systeem wordt gebruikt in veiligheidstoepassingen met hoge of continue vraag. Alle High-Density I/O-modules bevatten lijnmonitoringsfaciliteiten; het wordt aanbevolen dat deze faciliteiten worden ingeschakeld voor veiligheidsgerelateerde I/O. Voor energize to trip I/O moeten deze faciliteiten worden ingeschakeld, zie Energize to trip-configuraties op pagina 42

Het systeem ondersteunt een enkele High-Density TMR I/O-modulearchitectuur, waarbij het acceptabel is om het systeem te stoppen of de signalen die overeenkomen met die module te laten veranderen in hun standaardtoestand of in hun actieve-standby-configuratie. De eerste actieve-standby-configuratie is om de actieve en reservemodules in aangrenzende sleufposities te accommoderen; de tweede is om de SmartSlot-configuratie te gebruiken waarbij een enkele modulepositie kan worden gebruikt als reserve voor een aantal actieve modules. Alle configuraties kunnen worden gebruikt voor veiligheidsgerelateerde toepassingen; de keuze tussen de configuraties die live online reparatie ondersteunen, is afhankelijk van de voorkeur van de eindgebruiker en het aantal defecte modules dat tegelijkertijd moet worden gerepareerd

Kenmerken:

• 40 ingangskanalen per FTA.
• Industriestandaard veldapparaatverbindingen (2-draads).
• Standaard DIN-rail compatibiliteit.
• Eenvoudige installatie en aansluiting.
• 24 Vdc werking.
• SmartSlot-aansluiting voor 'één op veel' hot replacement van invoermodules.
• Gezekerde veldvoeding per kanaal.
• On-board Light Emitting Diode (LED) indicatie van de integriteit van de veldvoeding.

Leveringsdetails:

Garantie: 12 maanden.
Levertijd: 1-2 werkdagen.
Type betaling: T/T en Western Union.
Koerierpartners: DHL, UPS, TNT, FedEx en EMS.
Technische specificatie, handleidingen en gegevensbladen: Beschikbaar op aanvraag.

Afbeelding:
