ROCKWELL AUTOMATION ICS Triplex T8461 vertrouwde MORGEN de Output op Module van 24V DC/48V gelijkstroom - Kanaal 40
T8461
,T8461 Digitale Outputmodule
,Allen Bradley T8461
Het product:ROCKWELL AUTOMATION ICS Triplex T8461 Vertrouwde TMR 24V DC/48V DC-uitgangsmodule - 40 kanaal
Productoverzicht:
De Trusted® Triple Modular Redundant (TMR) 24 Vdc / 48 Vdc Digital Output Module maakt verbindingen met
In de gehele module worden drievoudige diagnostische tests uitgevoerd, waaronder:
De test wordt uitgevoerd op de basis van de volgende methoden:
De fouttolerantie wordt bereikt door middel van een TMR.
de architectuur binnen de module voor elk van de 40 uitgangskanalen.
Deze functie stelt de module in staat om de
zowel open als kortsluitingsfouten in veldbedrading en laadtoestellen.
De module biedt een on-board Sequence of Events (SOE) rapportering met een resolutie van 1 ms.
De output-status wordt automatisch bepaald door:
Spannings- en stroommetingen aan boord van de module.
Deze module is niet goedgekeurd voor rechtstreekse aansluiting op gevaarlijke gebieden en dient te worden gebruikt in
in combinatie met intrinsieke veiligheidshindernissen.
| Productgegevens | |
| Vervaardiging/merk | ROCKWELL AUTOMATION ICS Triplex |
| Model/type | T8461 |
| Bestelgegevens/deelnummer | T8461 |
| Beschrijving | Vertrouwde TMR 24V DC/48V DC-uitgangsmodule - kanaal 40 |
| HS-code | 85044030 |
| Oorsprong | VS |
| Afmeting | 25 x 25 x 10 cm |
| Gewicht | 1.2 kg |
Gegevensblad:T8461.pdf
Kenmerken:
• 40 TMR-uitgangskanalen per module.
• Uitgebreide, automatische diagnose en zelftest.
• Automatische lijnbewaking per kanaal voor het detecteren van open-circuit- en kortsluitveldbedrading
en ladingsfouten.
• 2500 V-impulsstand opto/galvanische isolatie barrière.
• Automatische overstromingsbescherming (per kanaal), geen externe zekeringen vereist.
• Onboard Sequence of Events (SOE) rapportering met een resolutie van 1 ms.
• Module kan online worden vervangen met behulp van een speciale Companion (naastgelegen) Slot of SmartSlot
(een reserve slot voor vele modules).
• De uitslagstatus van het frontpaneel De lichtdioden (LED's) voor elk kanaal geven de uitslag aan
status- en veldbedradingsfouten.
• De LED's van het voorpaneel geven de status van de module en de bedrijfsmodus (actief,
Standby, opgeleid).
• TϋV Gecertificeerd IEC 61508 SIL 3.
• De uitgangen worden in geïsoleerde groepen van acht aangedreven.

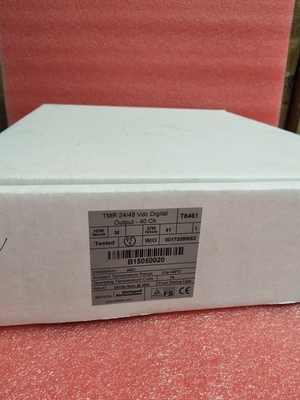

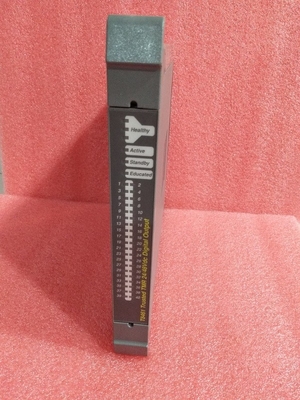

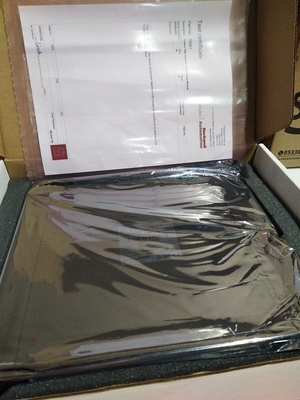

Foto:
