PA150 800-150-000-011

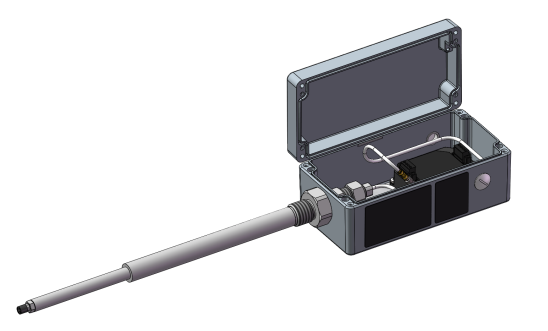

PA150 800-150-000-011is een sondemontageadapter die een nabijheidsmeetketen integreert in een compleet, zelfstandig systeem dat is ontworpen voor contactloze meting van roterende machineassen in veeleisende industriële omgevingen.

• Meetprincipe: Wervelstroom (contactloos)
• Lineair meetbereik (G3): 0,3 ~ 4,3 mm
• Gevoeligheid (G3): 4 mV/μm (spanning) / 1,25 μA/μm (stroom)
• Frequentierespons: DC ~ 20 kHz (-3 dB)
• Lineariteit: Raadpleeg de prestatiecurve
• Totale systeemlengte: 1 m (TQ912 geïntegreerde kabel)
• Sensortemperatuurbereik: -40°C ~ +180°C
• Temperatuurbereik signaalversterker: -40°C ~ +85°C
• Beschermingsgraad behuizing: IP65
• Materiaal behuizing: aluminiumlegering (gegoten)
• Materiaal montagestang: RVS 1.4301
• Adaptermateriaal: RVS 1.4305
• Explosieveilige certificering: Ex e (verhoogde veiligheid)
• EMC-conformiteit: EN 61000-6-2 / EN 61000-6-4
• Elektrische veiligheid: EN/IEC 61010-1

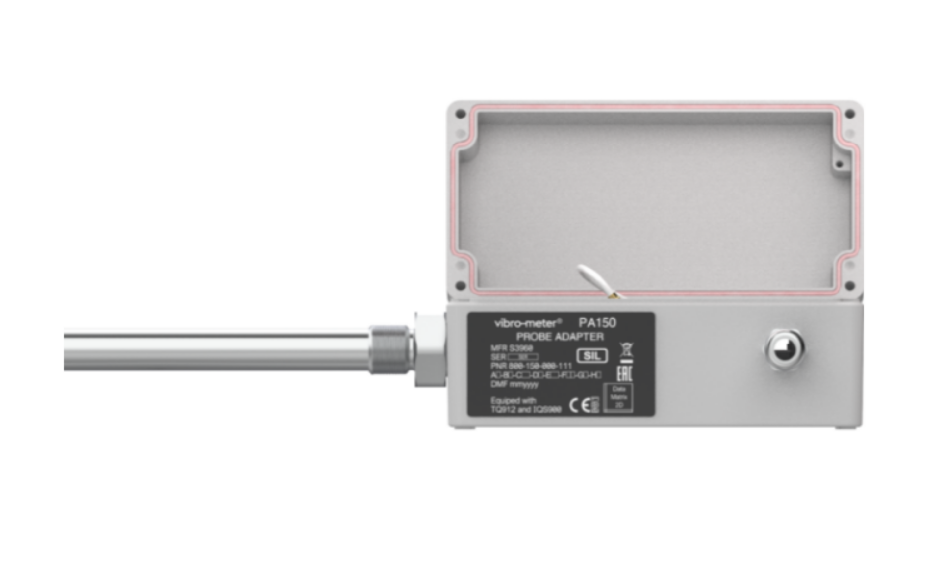

De PA150 combineert de sensor, signaalversterker en montagestructuur in één enkele eenheid, waardoor de installatie en inbedrijfstelling aanzienlijk worden vereenvoudigd. De belangrijkste kenmerken zijn onder meer een lineair meetbereik van 4 mm (G3-gevoeligheid: 4 mV/μm), een brede frequentierespons (DC tot 20 kHz), SIL 2 functionele veiligheidscertificering en API 670-conformiteit.

Het afneembare behuizingsontwerp maakt aanpassingen van de tussenruimte mogelijk terwijl de machine draait, terwijl de roestvrijstalen montagestang (verkrijgbaar in lengtes van 50 tot 800 mm) en de mogelijkheid om de positie van ±10 mm aan te passen uitzonderlijke installatieflexibiliteit bieden.

De PA150 wordt veel gebruikt voor trillingsbescherming en conditiebewaking van roterende machines, zoals stoomturbines, gasturbines, compressoren en pompsets, in sectoren als energieopwekking en petrochemie. De IP65-beschermingsgraad en het brede bedrijfstemperatuurbereik zorgen voor een langdurige, betrouwbare werking in zware industriële omgevingen.

Een petrochemisch bedrijf vereiste monitoring van de axiale verplaatsing van de rotor voor een centrifugaalcompressor om schade aan de druklagers te voorkomen. Het lineaire meetbereik van 4 mm van de PA150 (G3-optie) dekt het volledige bereik van de axiale verplaatsing.

Een roestvrijstalen montagestang (C144, 144 mm) en adaptersamenstel (E105, 105 mm) zorgen voor een flexibele aanpassing van de montagediepte (±10 mm). Het spanningsuitgangssignaal (-1,6 V tot -17,6 V) wordt naar het VM600-bewakingssysteem gevoerd om realtime positiebewaking en alarmering mogelijk te maken.

De montagepositie van de roestvrijstalen sondesteel is instelbaar binnen een bereik van ±10 mm, en de adapter biedt verschillende draad- en lengteopties voor verschillende montageoppervlakken:

• Externe installatie:Ondersteunt omgekeerde montage van de TQ912-sensor, waardoor installatie mogelijk is zonder de machine te demonteren.
• Aanpassing van de opening:Het afneembare behuizingsontwerp maakt een eenvoudige aanpassing van de opening tussen de sonde en het doel mogelijk, zelfs terwijl de machine draait.
• Flexibele montage:De montagepositie van de roestvrijstalen sondesteel is instelbaar binnen een bereik van ±10 mm, en de adapter biedt verschillende draad- en lengteopties voor verschillende montageoppervlakken.

Wat is het meetprincipe van de PA150?
De PA150 maakt gebruik van het wervelstroomprincipe voor contactloze metingen.

Kan het worden gebruikt in gevaarlijke gebieden?
Ja. De PA150 is verkrijgbaar in een explosieveilige (Ex) gecertificeerde versie (modelcode A5) geschikt voor potentieel explosieve omgevingen. Houd er echter rekening mee dat alle componenten van de gehele meetketen (sensor, kabel en signaalversterker) over de bijbehorende Ex-certificering moeten beschikken.

Wat is de totale systeemlengte?
Voor de PA150 komt de totale systeemlengte (TSL) overeen met de lengte van de geïntegreerde kabel van 1 meter die is aangesloten op de TQ912-sensor.

Wat is de garantieperiode?
Standaard industriële garantie: 12 maanden; bij een juiste installatie en zonder overbelasting heeft het product een levensduur van 5-10 jaar.
