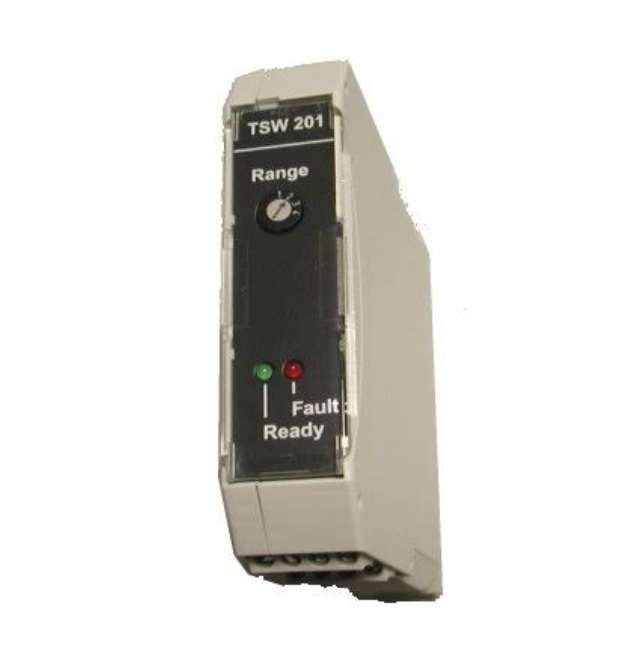

VMD TSW201-007-05

De VMD TSW201-007-05 is een industriële, enkelkanaals trillingszender die is ontworpen voor het meten van astrillingen (Sppm) van roterende machines met behulp van een draaikrachtverplaatsingssensor.Het produceert trillingswaarden van piek tot piek en voldoet aan de DIN ISO 10817-1-normen, met gedeeltelijke gelijkwaardigheid met API 610-normen.

• Meetbereik: 50/125/250/500 μm p-p (kan worden geselecteerd via het voorpaneel)
• Frequentiebereik: 1-250 Hz (fabrieksinstelling)
• Gevoeligheidsnauwkeurigheid: ±5%
• Lineariteitsdeviatie: ± 2% FSR
• Temperatuurfout: 8% RD + 4% FSR
• Omgevingstemperatuur: 0 tot +85°C
• Voerspanning: +24 VDC (18-30 VDC), max. 100 mA, galvanisch geïsoleerd
• Housingsmateriaal: polyamide, grijs
• Beschermingsklasse: IP40
• Montage methode: DIN-railmontage (EN 60715:2001-09 type 35×7,5 mm)

Het apparaat beschikt over uitgebreide interne zelfdiagnostische functies die in realtime toezicht houden op open-circuit- of kortsluitingsfouten in de sensor en de bekabeling.evenals gevallen waarin het gemeten object het statische meetbereik overschrijdtDe storingsomstandigheden worden aangegeven door middel van een rode LED op het frontpaneel en een analoge storingssignaal van 2 mA.

VMD-TSW201-X1-X2:

1. Visuele inspectie: Controleer periodiek de omhulsel van de zender op beschadiging, besmetting of corrosie.
2. Controleer het licht van de indicator: Controleer of de groene "Ready"-LED continu aan is en de rode "Failure"-LED is uitgeschakeld.
3. Bedradingscontrole: Controleer of alle bedradingsterminals veilig zijn en of er geen tekenen van slijtage of beschadiging zijn.
4. Sensorgapcontrole: Bevestig dat de statische kloof tussen de wervelstroomsensor en de gemeten as binnen het effectieve meetbereik ligt.

Een stoomturbine-eenheid in een warmtecentrale vereist een continue controle van de astrillingen tijdens de werking om storingen van het blad of het lager te voorkomen.Een VMD TSW201-007-05 zender gekoppeld aan een WW007 wervelstroom sensor wordt gebruiktDe sensor is aan het schachtjoernaal in de buurt van het lager geïnstalleerd om niet-contactmatige metingen van de schachttrillingen van piek tot piek uit te voeren. De zender stuurt een signaal van 4-20 mA naar het DCS.het mogelijk maken om de trillingsstatus van de eenheid in realtime te controleren en te alarmeren.
