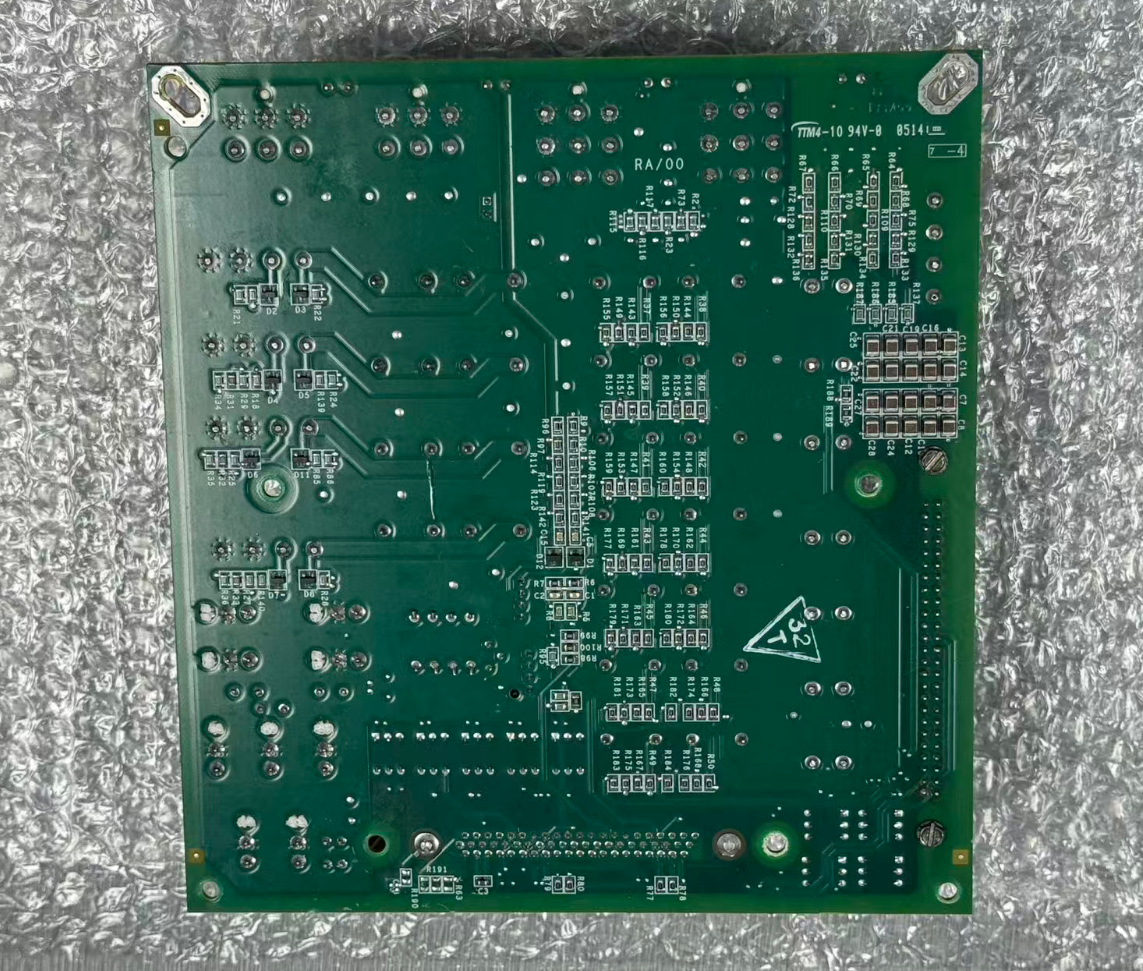

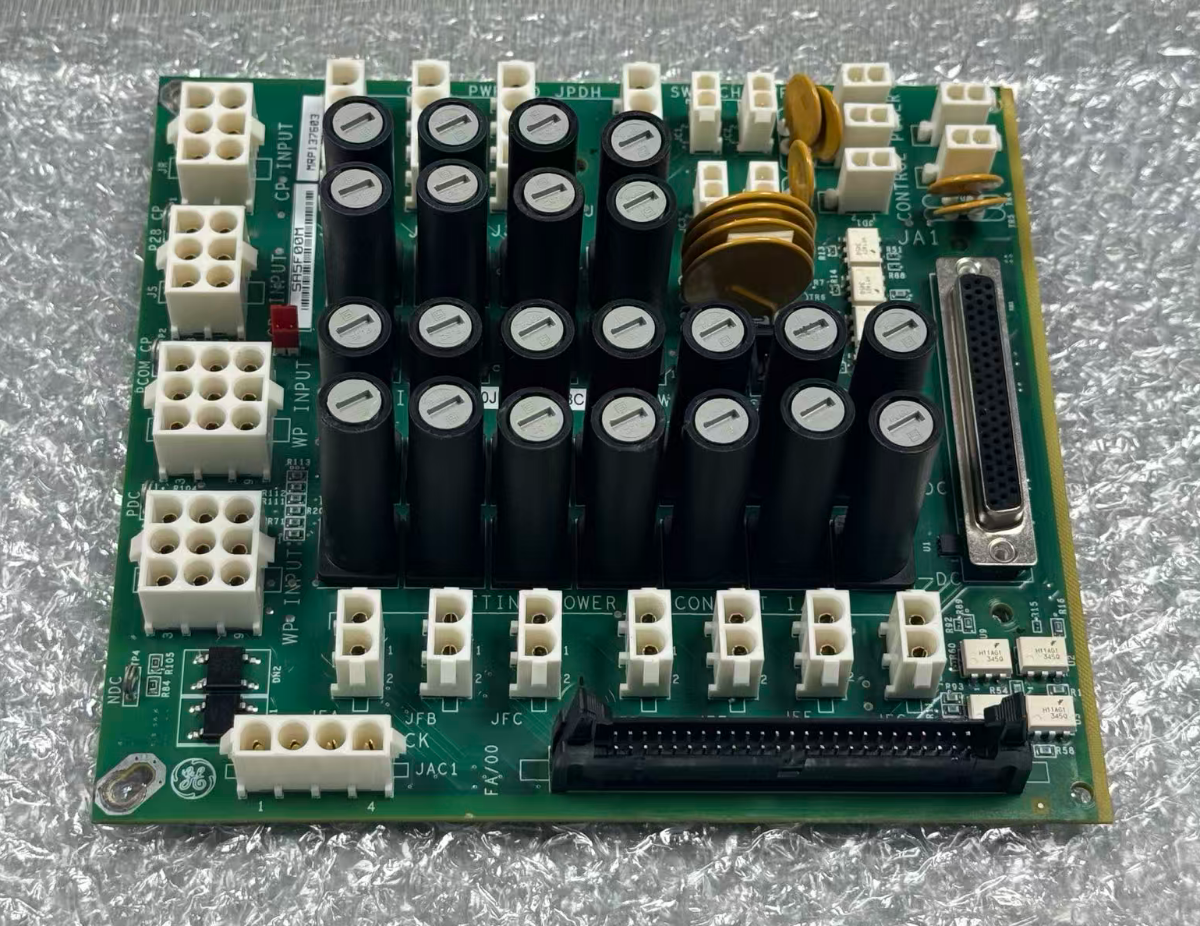

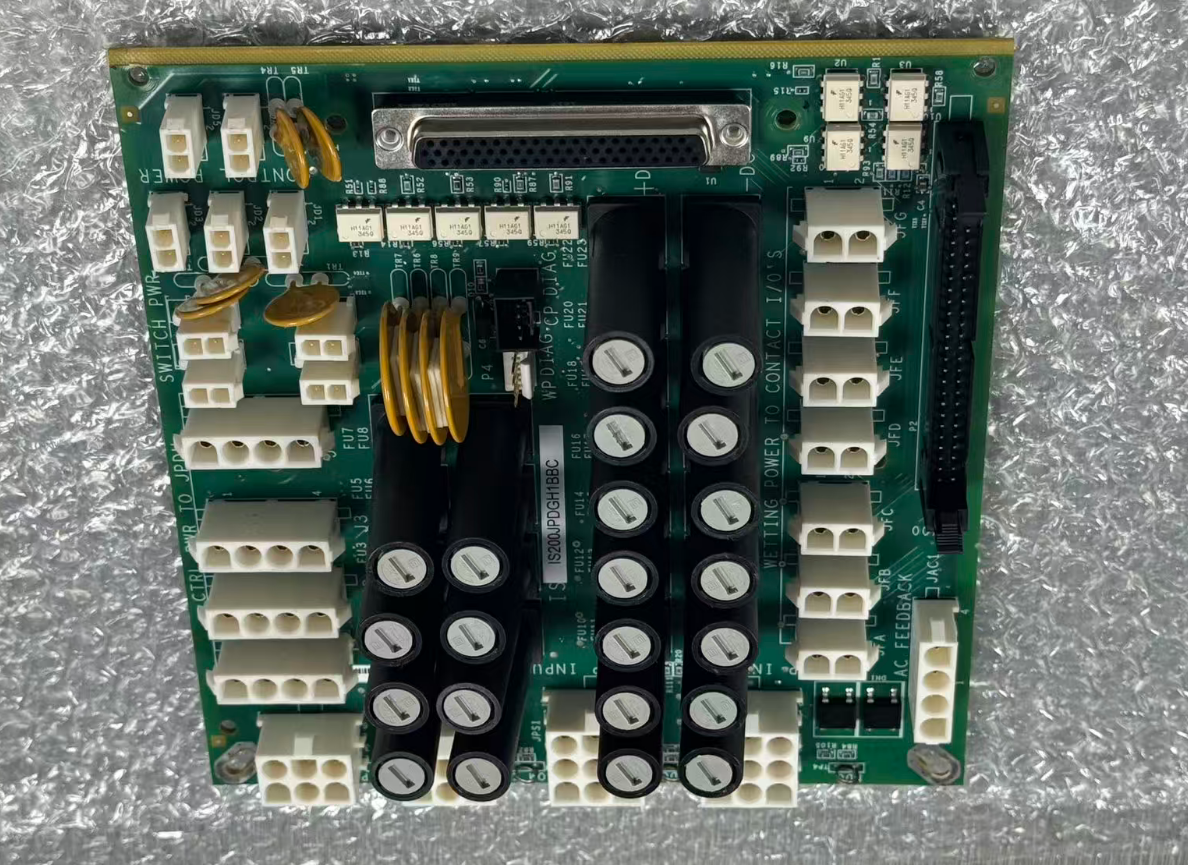

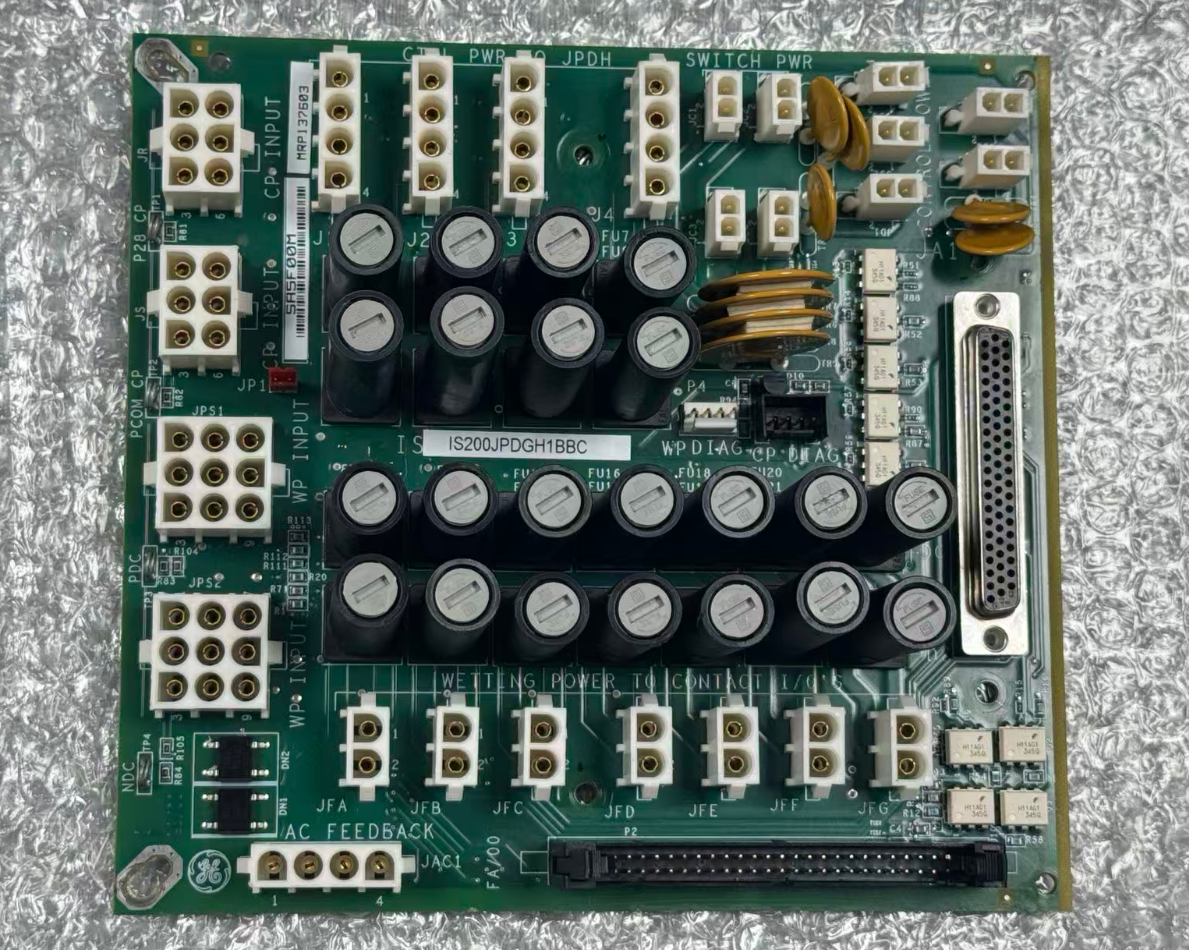

IS200JPDGH1B GE Mark VI
| Plaats van herkomst | VS |
|---|---|
| Merknaam | GE |
| Certificering | Certificate of Origin |
| Modelnummer | IS200JPDGH1B |
| Document | GE Mark VI.pdf |
| Min. bestelaantal | 1 st |
| Prijs | $1500 |
| Verpakking Details | Originele doosverpakking |
| Levertijd | 5-7 dagen |
| Betalingscondities | T/T |
| Levering vermogen | 1-99 stuks / 3-5 dagen |
Productdetails
| merk | GE | Modulenummer | IS200JPDGH1B |
|---|---|---|---|
| Catalogus | Mark VI | Verkoopprijs | $ 1500 |
| Voorwaarde | Op voorraad | Oorsprong | VS |
| Doorlooptijd | 3-5 werkdagen | Garantie | 1 jaar |
| Gewicht | 1KG | ||
| Markeren | Stroomverdelingskaart met maximale stroomsterkte van 40 A,28 VDC ingangsstroomjumper stroomverdelingskaart,Conformele coating stroomverdelingskaart |
||
Productomschrijving
IS200JPDGH1B GE Mark VI
Productoverzicht
DeIS200JPDGH1Bis een Jumper Power Distribution Card (JPDG) en een kerncomponent van het PDM-subsysteem (Power Distribution Module).deze kaart verdeelt extern geleverd bedieningskracht en natte-contact vermogen naar meerdere I / O kaartenHet bedient als centrale knooppunt voor de energieoverdracht in het gehele besturingssysteem.
De IS200JPDGH1B is voorzien van LED-kanaalstatusindicatoren op het bord.het veldinspectiepersoneel in staat stelt de operationele status van elk uitgangskanaal intuïtief te bepalen zonder deze afzonderlijk met een multimeter te metenDit bord maakt deel uit van de JPDG-serie en deelt zijn kernarchitectuur met andere modellen in de serie, zoals de IS200JPDGH1A en IS200JPDGH1ABD.De belangrijkste verschillen liggen in het niveau van hardwareherziening en verbeterde diagnostische mogelijkheden.
Productgegevens
| Merknaam | General Electric |
| Model | IS200JPDGH1B |
| Catalogus | Mark VI |
| Bruto gewicht / verzendgewicht | 2.2 lbs / 35.2 oz / 1 kg |
| Verpakkingsmaat | 16 cm x 16 cm x 12 cm |
| Land van oorsprong | VS |
| HS-code | 8537101190 |
| Levertyd | In voorraad |
| Zeehaven | Xiamen |
| Betaling | T/T |
| Verkoopprijs | 1500 dollar. |
| Garantie | 12 maanden |
| Levertyd (levering) | 35 werkdagen |
| Koerierpartners | DHL, UPS, TNT, FedEx en EMS |
Belangrijkste kenmerken
- Productsoort:Jumper Power Distribution Card (JPDG)
- Functieafkorting:JPDG
- Maximale stroom:40 A
- Invoervermogen:28 VDC-stroomvoorziening (dubbelkanaal redundant)
- Dry contact stroomvoorziening:24 / 48 VDC
- AC-monitoring:2 kanalen (115 V / 230 V wisselstroom)
- Uitgangskanalen:Meerdere onafhankelijke gesmolten uitgangen
- Werktemperatuur:-30°C tot +65°C (standaardtemperatuurversie)
- PCB-coating:Conforme coating
- Montage methode:Verpakking van het apparaat
Systeemconfiguratie
De IS200JPDGH1B moet worden gebruikt in combinatie met de volgende onderdelen van het systeem:
- IS200JPDMG1A:Hoofdverspreidingspaneel met een busbar van 40 A, die een 28 VDC-opstroominvoer aan de JPDGH1B levert.
- IS200JPDSG1A:Dual-redundant selectiebord, voorzien van automatische upstream busbar schakeling voor de JPDGH1B.
- IS200JPDFG1A:EMI-filterplaat, die in serie stroomopwaarts van de JPDGH1B kan worden aangesloten om geleide interferentie te verminderen.
- IS200JPDPG1A:10 Een vertakkingsbord, gebruikt voor secundaire distributie stroomafwaarts van de JPDGH1B.
- Invoer/uitvoerverpakkingsreeks (bv. IS220PAICH1B, IS220PDIAH1B, enz.):Krijgt stroom en natte contact via de JPDGH1B.
Routinematige onderhoudswerkzaamheden
| Verordening (EG) nr. | Beschrijving |
|---|---|
| LED-inspectie | Een groen licht geeft normale werking aan; een rood licht geeft een kortsluiting, overbelasting of geblazen zekering aan. |
| Vierjarenlijkse spanningsmeting | Meten met behulp van het testpunt van het voorpaneel; de spanning moet binnen ± 5% van de nominale waarde liggen. |
| Fuse-inspectie | Controleer of de zekeringen goed op hun plaats zijn; gebruik bij vervanging zekeringen met de door GE gespecificeerde ampere- en spanning. |
| Inspectie van verbindingen | Controleer jaarlijks op losheid, oxidatie of verkleuring als gevolg van hitte; reinig en plaats indien nodig opnieuw. |
| Schoon bord | Verwijder stof met compressielucht onder lage druk; voor planken met een conform coating voorzichtig afvegen met watervrije ethanol. |
| Beheer van reserveonderdelen | Houd een verhouding van 1 reserve voor elke 3 kritieke eenheden; houd bovendien PPDA en 50-pin lintkabels bij de hand. |
| Vervangende voorzorgsmaatregelen | Warm wisselen is ten strengste verboden; na het uitschakelen, volgt u de GE-procedures om te voorkomen dat het apparaat tript. |
| Bevestiging van aansturing | Controleer de status van de LED en gebruik ToolboxST om te bevestigen dat het scherm voor de verdeling van het vermogen "Normaal" weergeeft. |
Voorbeeld van het geval
Een fabriek heeft zijn bestaande Mark VI besturingssysteem bijgewerkt naar de Mark VIe-architectuur.Door de aanwezigheid van licht corrosieve gassen in de veldomgevingBij een inspectie die twee jaar na de inwerkingtreding werd verricht, werden geen tekenen van corrosie op de oppervlakken van het karton aangetoond.en de spanningsdeviatie voor alle uitgangskanalen bleef binnen ±2%.
Vaak gestelde vragen
Voert de IS200JPDGH1B logische verwerking uit?
Het is puur power distribution hardware en bevat geen ingebouwde CPU. Foutsignalen worden via een lintkabel naar het PPDA I/O pak gestuurd voor verwerking op systeemniveau.
Wat is het werktemperatuurbereik voor dit bord?
De standaardversie werkt van -30 °C tot +65 °C, terwijl de hoge temperatuurvariant het bereik uitbreidt tot -40 °C tot +75 °C.
Wat is de garantieperiode voor deze module?
Normaal gesproken is de garantieperiode voor originele producten 12 maanden.
