IS200TRLYH1B GE Mark VI

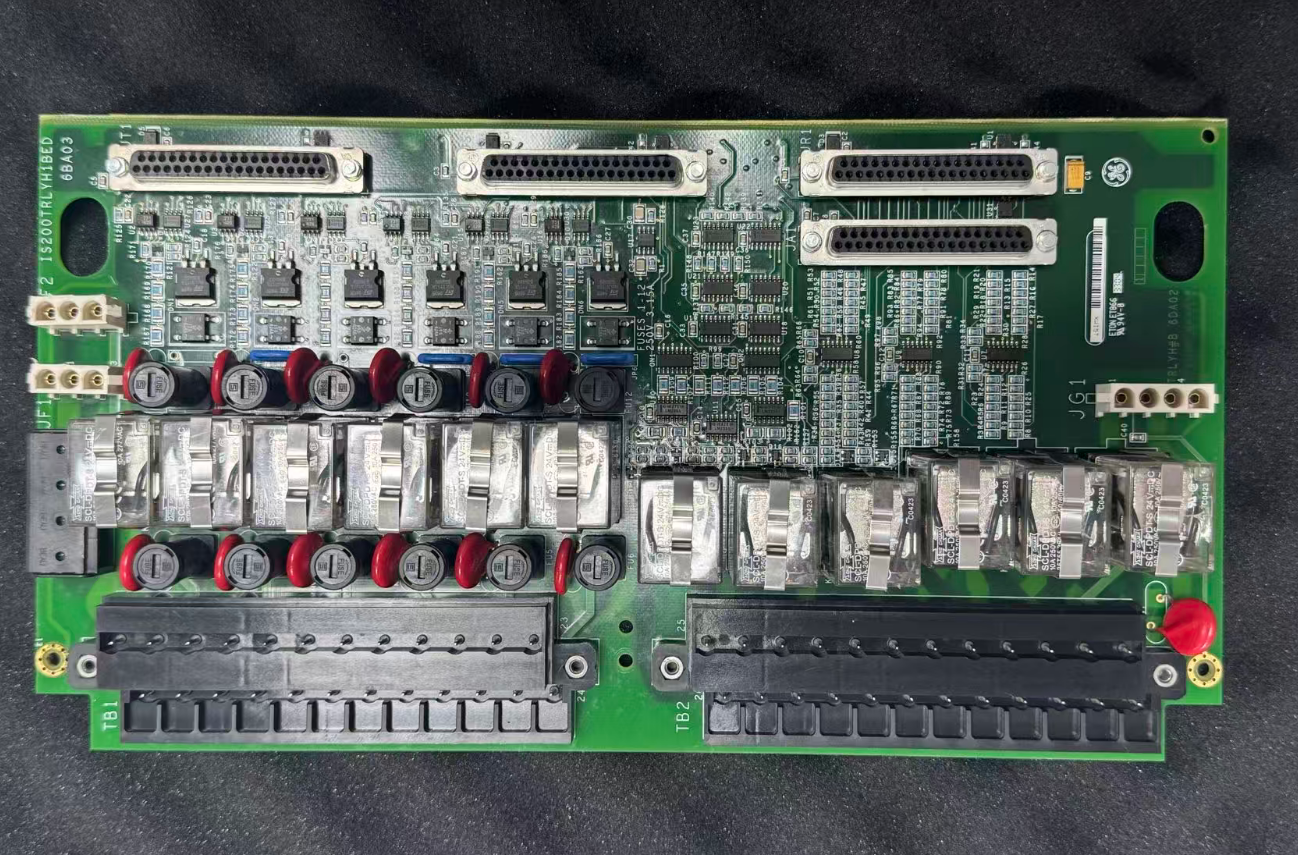

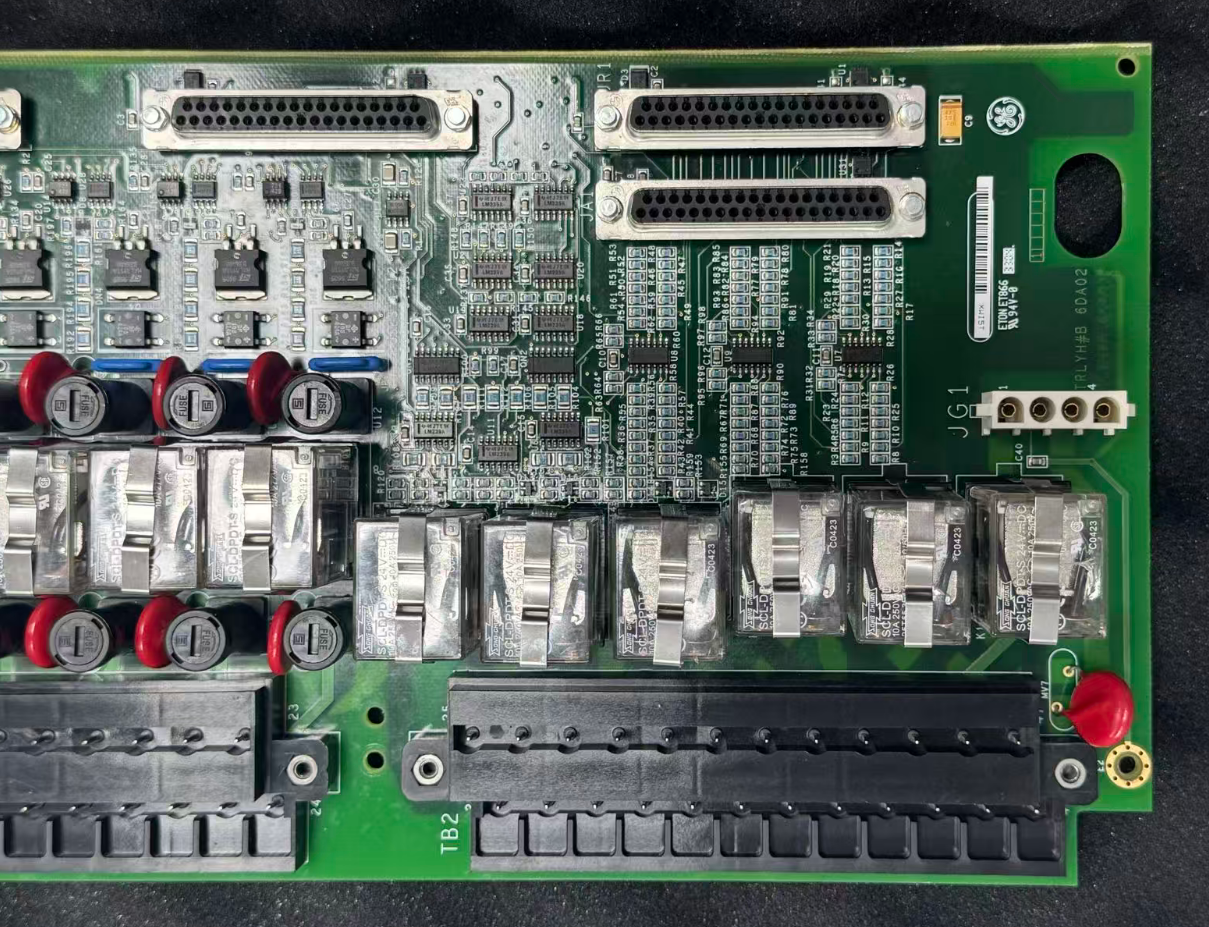

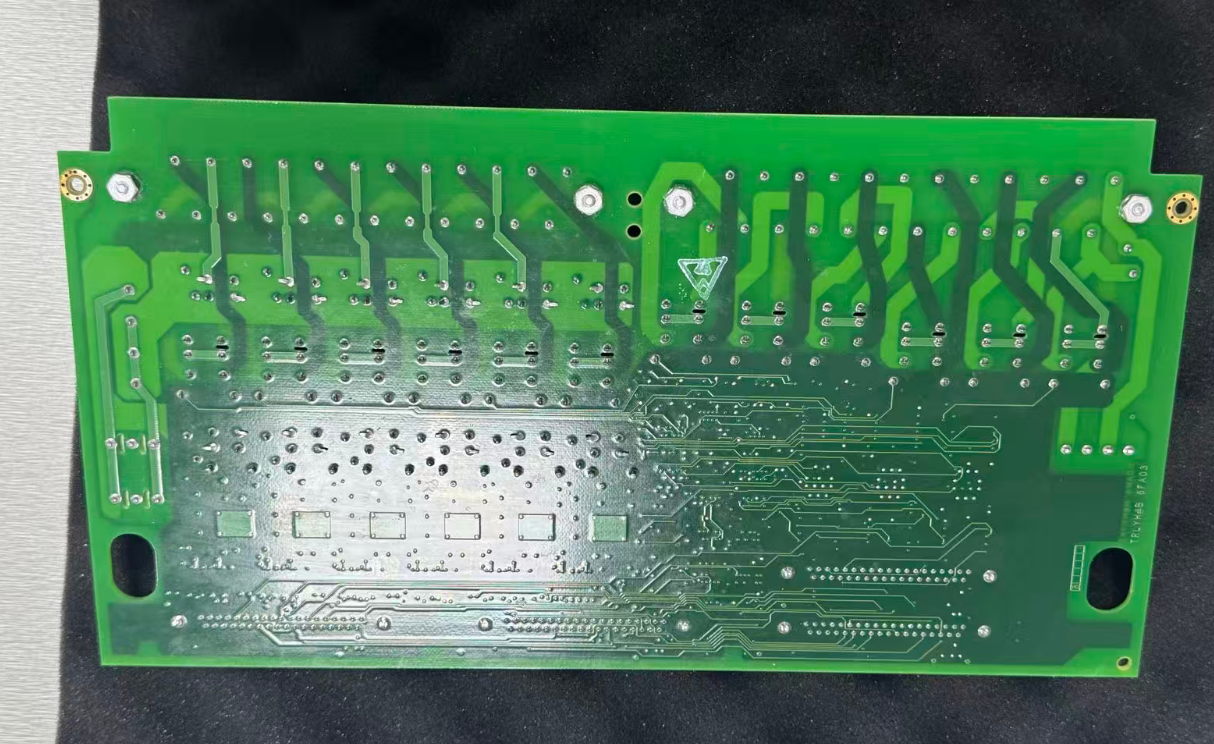

De IS200TRLYH1B is een relaisuitgangsklemmenbord (TRLY) dat dient als fysieke interface voor hulpbesturings- en tripuitvoeringsfuncties binnen het systeem.

Dit bord bevindt zich in de Trip Core () van de Mark VI regelkast. Als passief klemmenbord voert het geen logische bewerkingen uit, maar ontvangt het besturingscommando's van de VCCC (VME Controller Communication Card), VCRC of VGEN borden.

Het bord ondersteunt zowel simplex als triple-redundante (TMR) configuraties. In TMR-modus is elke van de drie cores (R, S en T) uitgerust met een onafhankelijk TRLY-bord; een hardware 2-van-3 stemmechanisme zorgt ervoor dat een storing in een enkele core of een enkele kabel geen storingen in hulpapparatuur veroorzaakt.

• Stemspoel-aandrijf-feedback: Monitort spoelstroom in realtime om stille storingen snel te detecteren.

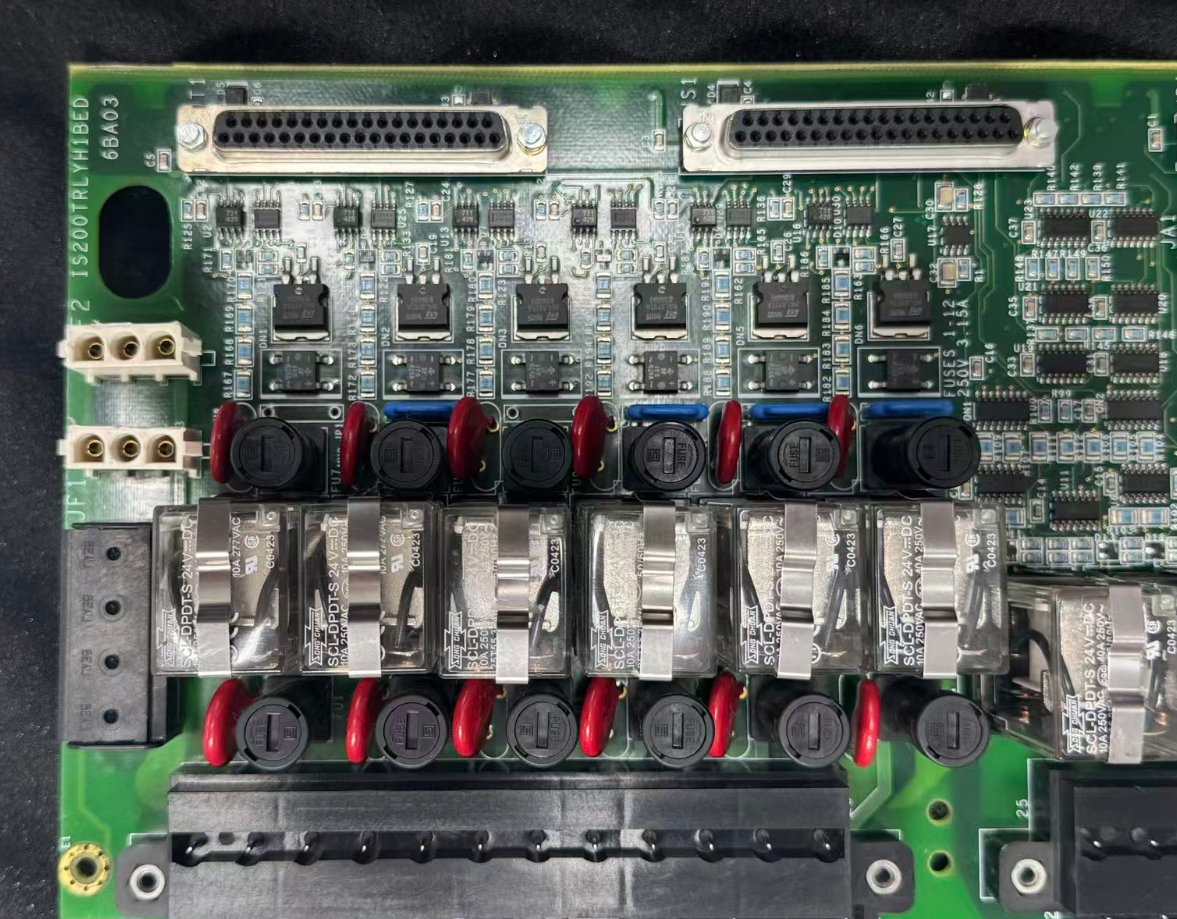

• Plug-in Relais: Individuele relais kunnen snel worden vervangen, waardoor de reparatietijd wordt verkort.
• Fysieke isolatie TMR-pad: R/S/T zijn op aparte borden geplaatst; een storing in één core heeft geen invloed op het "twee-van-drie" stemmechanisme.
• MOV-overspanningsbeveiliging: Absorbeert spanningspieken die worden gegenereerd door het schakelen van inductieve belastingen.
• Verwijderbaar barrière-klemmenblok: Het gehele klemmenblok kan als een eenheid worden aangesloten of losgekoppeld; het vervangen van het blok vereist niet het loskoppelen van individuele draden.
• Realtime statusbewaking van contacten: Activeert onmiddellijk een alarm wanneer het commando niet overeenkomt met de contactstatus.

In de tripbeveiligingsketen van het Mark V-systeem werkt de DS200TCTGG1A niet geïsoleerd. Het werkt doorgaans samen met de volgende borden om een compleet beveiligings- en uitvoeringssysteem te vormen:

• DS200TCQA Bord: Biedt PTR trip-signalen en synchronisatiecommando's; het dient als de upstream signaalbron voor de TCTG.
• DS200TCEA Bord: Beheert noodtrip-relais (ETR's) en behandelt noodactielogica op core-niveau.
• DS200TBRG Serie Trip Klemmenborden: Ontvangen aandrijfsignalen van het TCTG-bord, maken verbinding met externe hoogvermogen trip-relais en voeren de definitieve brandstof-/stoomafsluitacties uit.
• DS200PTBA Bord: Biedt busbar- en generatorsignalen en neemt deel aan signaalacquisitie voor synchronisatierelais.

Een afvalwarmtekrachtcentrale bij een cementfabriek gebruikt de IS200TRLYH1B om kleppen voor de verwijdering van ketelas, contactoren voor koelventilatoren en alarmindicatorlampjes aan te sturen. De hoge isolatie en hoogvermogen uitgangsmogelijkheden van het bord zorgen voor langdurige, stabiele werking in de stoffige en trillende omgeving van de cementfabriek; sinds de ingebruikname van het systeem zijn er geen uitval geweest als gevolg van storingen in het relaisbord.
