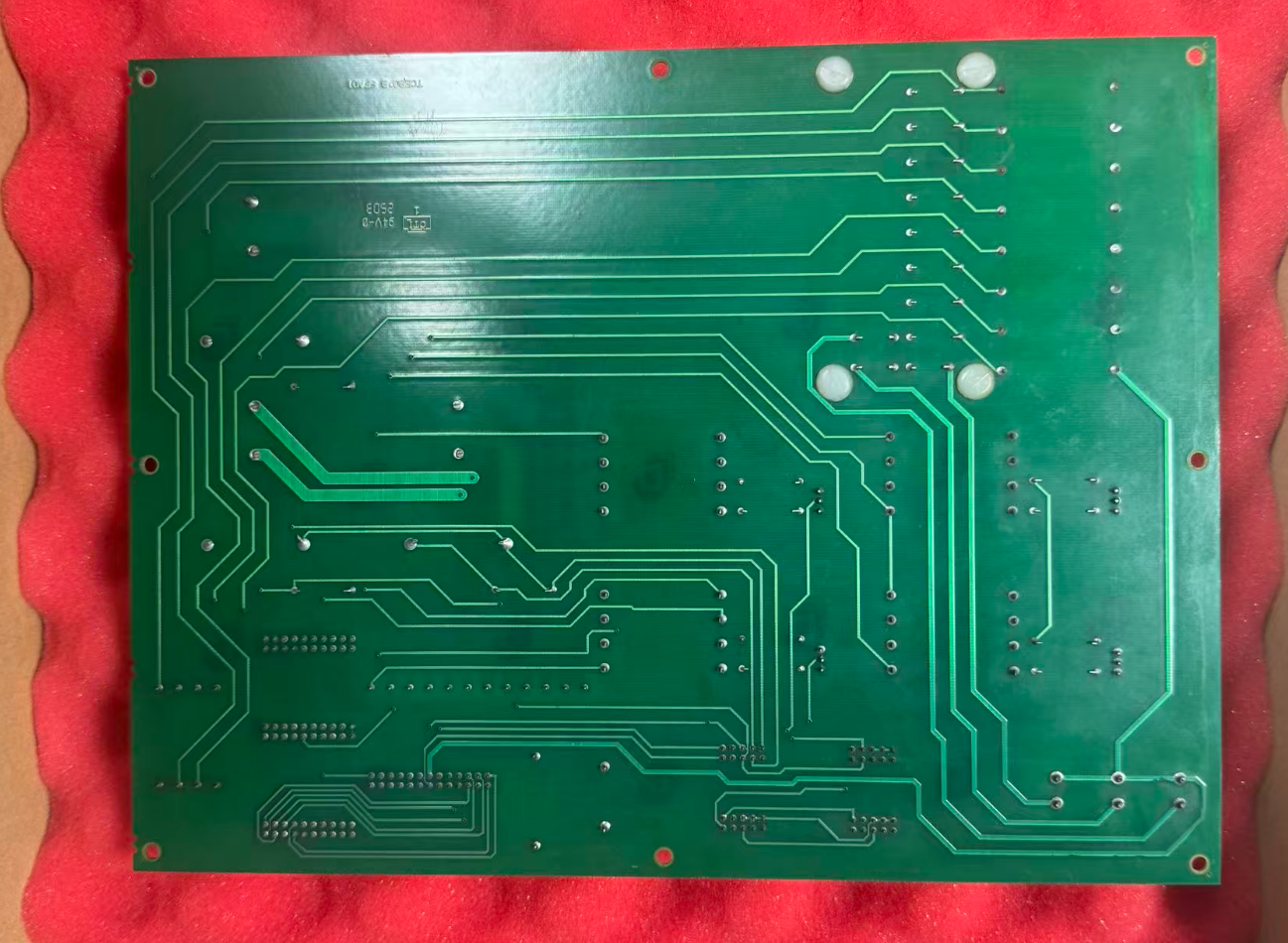

DS200TCEBG1B GE Mark V beschermende aansluituitbreidingskaart

De DS200TCEBG1B is een Protective Termination Expander Board die tot de DS200-serie behoort en voornamelijk wordt ingezet in het P1-kerngebied van het Mark V-systeem.Het bord dient als centrale knooppunt voor signaalinterfacing en conditionering binnen het systeem.

Het is verantwoordelijk voor het schalen en conditioneren van PT- (potentiële transformator) en CT- (stroomtransformator) signalen van veldgeneratoren, busbalkspanningen en lijnstromen,en voor het verzenden van de verwerkte signalen naar het TCCB-bord voor gebruikTegelijkertijd werkt het in combinatie met het TCEA-overspeedbeschermingsbord, de TC2000-tripmodule en de terminalblokken om een volledige beschermingsketen te vormen.

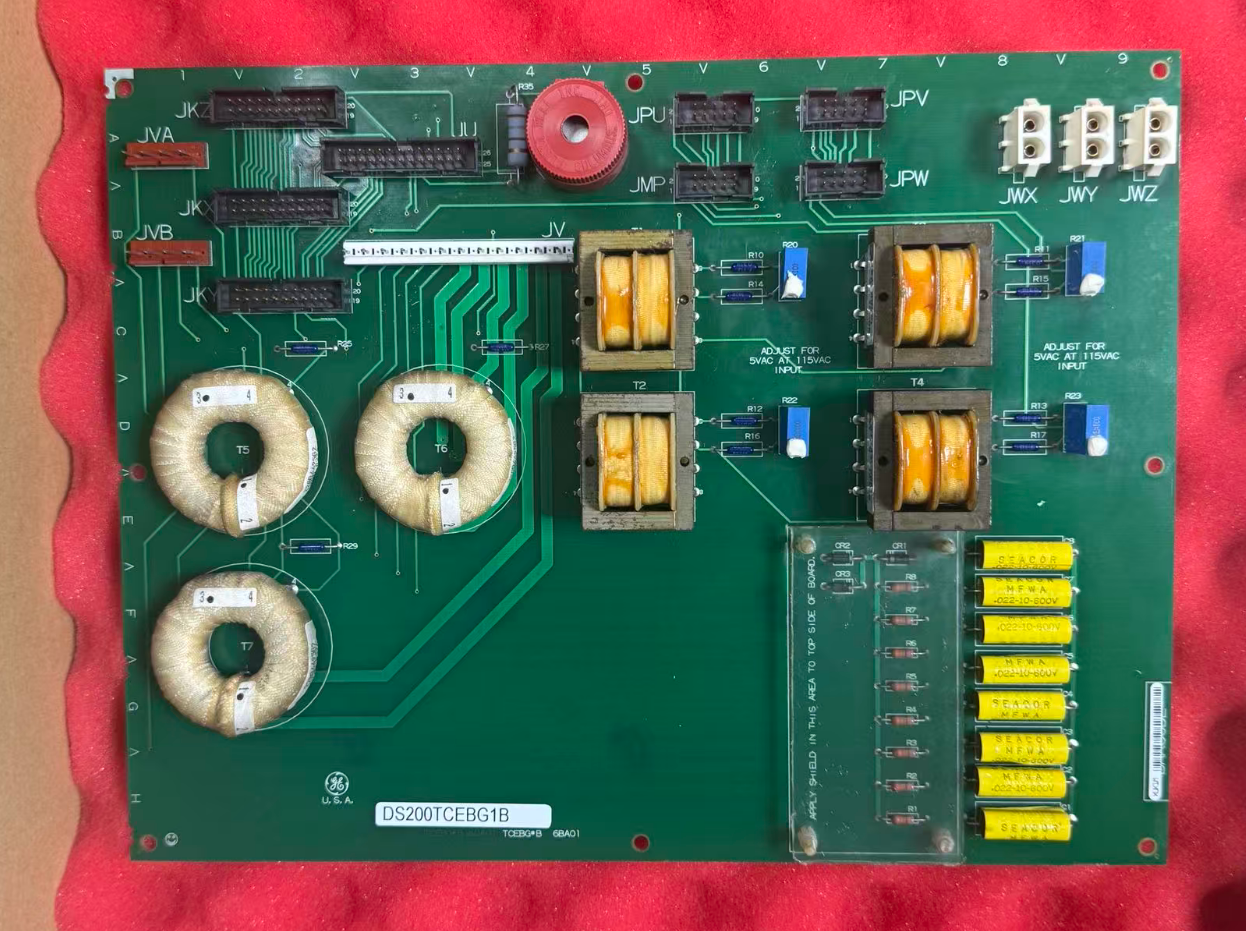

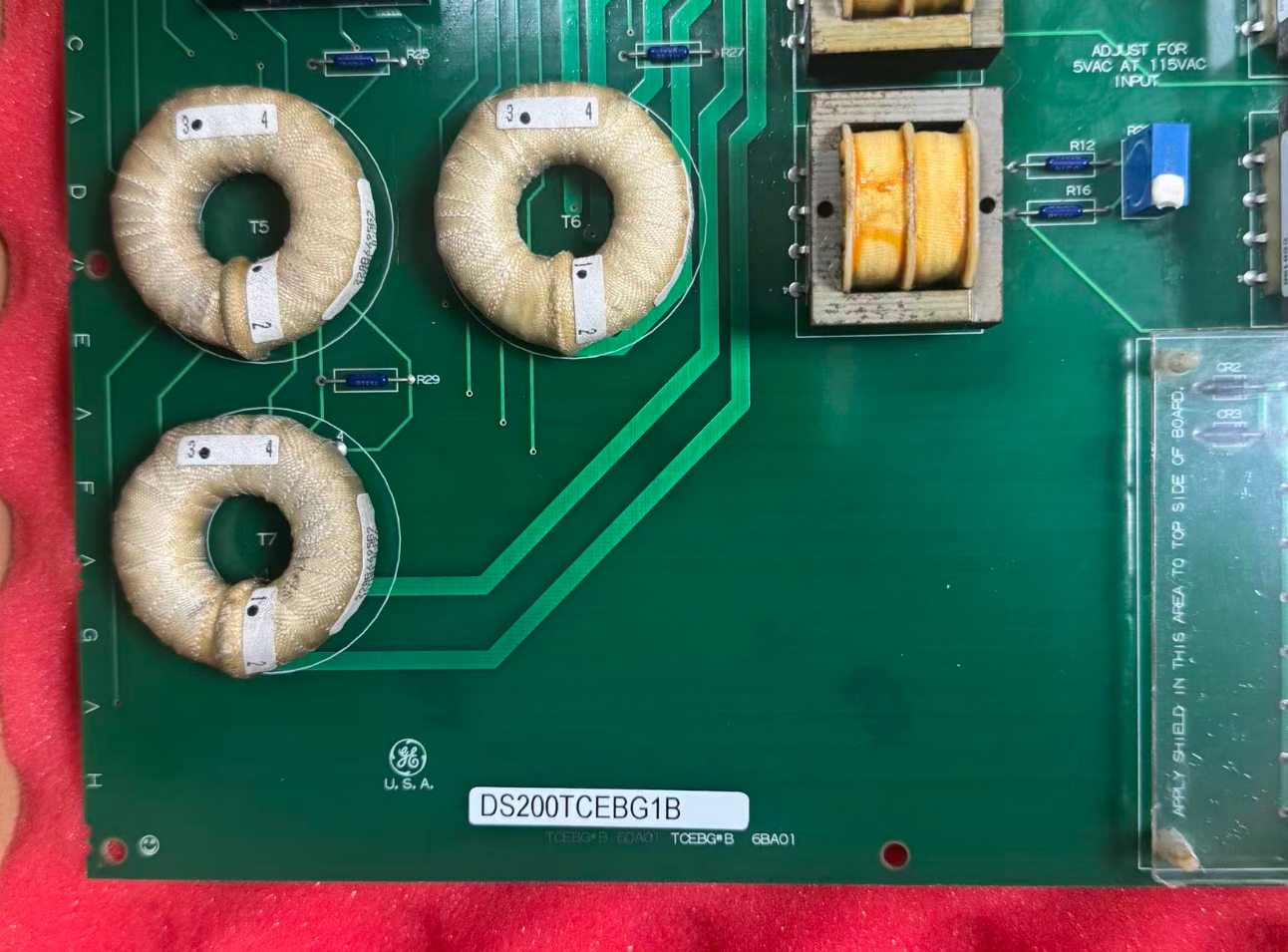

In termen van uiterlijk en hardware layout, is dit bord uitgerust met 3 bay connectoren (voor stroomvoorziening en systeembus), 4 signaal transformatoren (als isolatiekanalen),1 26 pin connector (voornamelijk gebruikt voor het ontvangen van kernsignalen), 4 10-pin-aansluitingen en 3 20-pin-aansluitingen (voor het aansluiten van I/O-terminals).

• Signaalisolatie en beschermingsverruimingsmogelijkheden: Vier aan boord geplaatste signaaltransformatoren zorgen voor elektrische isolatie, onderdrukken veldtransiënten en leveren schone signalen aan de hoofdcontroller.
• Meerdere beschermingsfuncties: geïntegreerde signaalisolatie, niveauconversie, uitbreiding van het beschermingscircuit,en hardwiring terminals werken met het Mark V-systeem om te overspeed bescherming en trip logica te implementeren.
• Beperkte capaciteit voor de diagnose aan boord: de capaciteit voor zelfdiagnose is beperkt; waarschuwingen, fouten,en trip rapporten kunnen worden gegenereerd met behulp van de drive diagnostische tool en geüpload via de seriële poort voor analyse.
• Diepe compatibiliteit met het Mark V-systeem: Signalmatching is op maat gemaakt voor het Mark V P1-beschermingssysteem, met geoptimaliseerde pulsvorming en niveauconversie,de compatibiliteit met de volledige reeks TCEA/TC2000-modules te waarborgen.

• De kaart moet worden geïnstalleerd in slot 1 van het uitbreidingsrack.
• Ondersteunt cascading van maximaal 7 uitbreidingsracks, met een maximale kabellengte van 50 voet (15 meter).
• Er is geen DIP-switchconfiguratie vereist; de configuratie is volledig op software gebaseerd.
• Ondersteunt de functie "Hold Last State", die de uitgangsmodultoestand vergrendelt wanneer de communicatie met de CPU wordt onderbroken, waardoor onbedoelde actuatorbewegingen worden voorkomen.

Het Mark V-systeem van een 9E-gasturbine in een bepaalde centrale gebruikt de DS200TCEBG1B in het P1-beschermingscentrum om PT/CT-signalen te isoleren en te schalen.Werken in combinatie met het TCEA-overspeedbord en de TC2000-tripmodule, zorgt het voor een betrouwbare bescherming tijdens de ontstekings-, opwarm-, versnellings- en netverbindingsfasen, waardoor mislukkingen worden verminderd.
