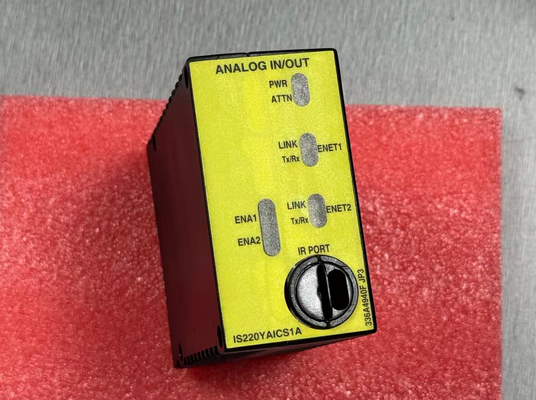

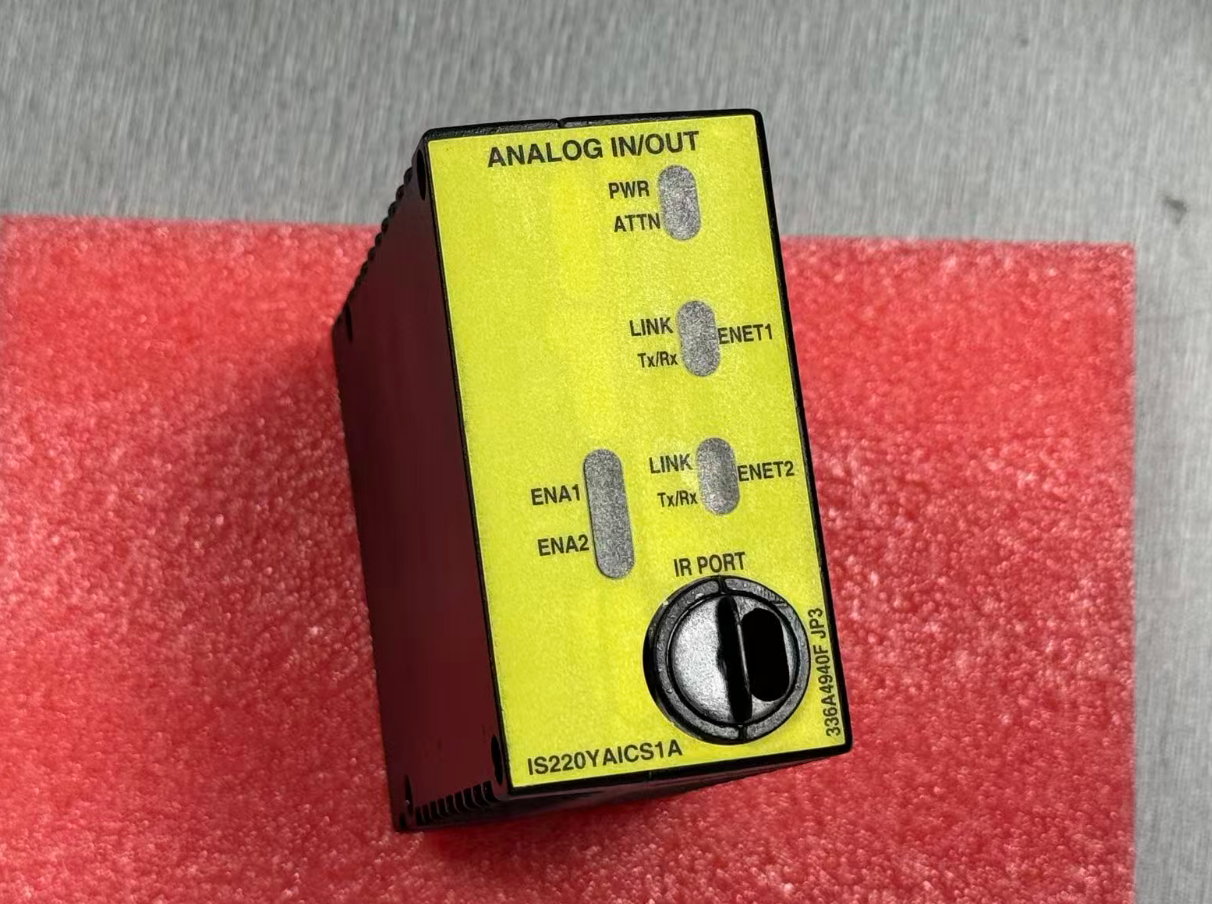

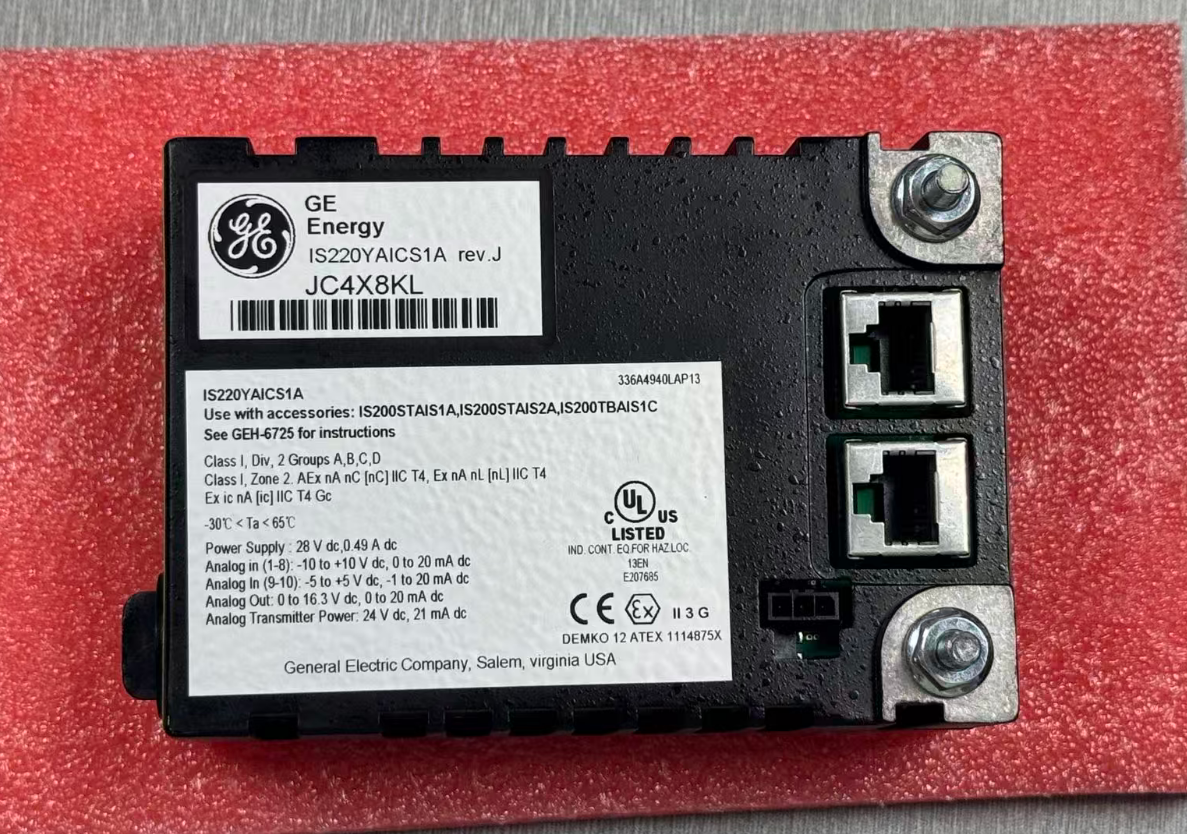

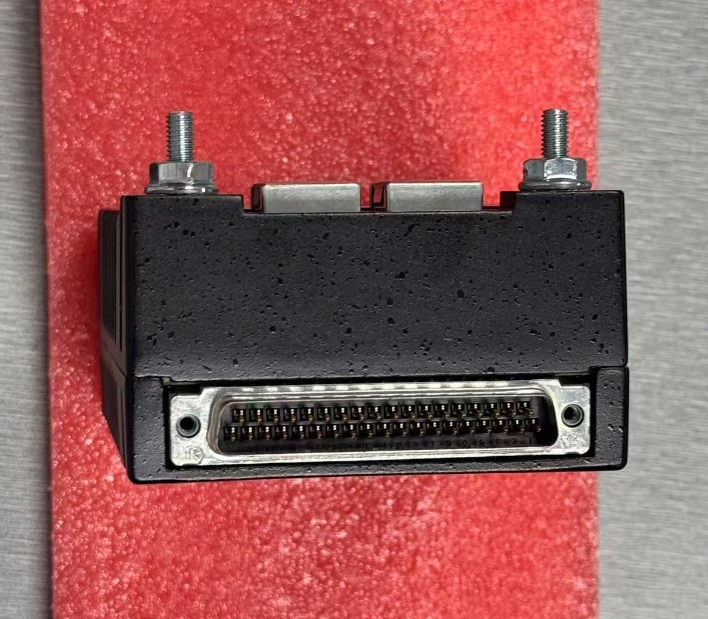

IS220YAICS1A GE Mark VIe

De IS220YAICS1A dient als de elektrische interface tussen het I/O Ethernet-netwerk en het analoge terminalbord, en voert bidirectionele conversie uit van signalen van veldsensoren en commando's van het controlesysteem. Ontworpen specifiek voor industriële automatiseringsapplicaties die analoge signaalverwerking met hoge integriteit en Safety Integrity Level (SIL) certificering vereisen, wordt het veel gebruikt in veiligheidskritieke gebieden zoals gasturbines, stoomturbines, olie en gas, en procesindustrieën.

Deze module wordt geïnstalleerd op een compatibel analoog terminalbord (zoals de TBAIH1C of STAI-serie). Het digitaliseert analoge signalen van veldzenders en stuurt deze naar de controller, terwijl het tegelijkertijd digitale besturingscommando's omzet in analoge uitgangsstromen om veldactuatoren aan te sturen.

De module maakt gebruik van een dual-core architectuur - bestaande uit een algemene processorboard en een speciaal acquisitieboard. Ingangssignalen passeren eerst een passief laagdoorlaatfilter met een afsnijfrequentie van 75,15 Hz om ruis te verminderen, en worden vervolgens met hoge precisie gedigitaliseerd via een 16-bits analoog-naar-digitaal-omzetter (ADC) gecombineerd met een analoge multiplexer en meerfasige versterkings-/schaalcircuitselectiecircuits.

• SIL 3 Veiligheidscertificering: Geslaagd voor exida's IEC 61508 beoordeling, met SIL 3 in een HFT=1 (drievoudige redundantie) configuratie.
• Hoge Precisie Signaalverwerking: Uitgerust met een 16-bits ADC ingangsomzetter en een 14-bits uitgangsomzetter, met een ingangsnauwkeurigheid van ±0,1% van de volledige schaal.
• Flexibele Multi-Channel Configuratie: Ondersteunt 10 analoge ingangen (±5 V, ±10 V, 4-20 mA) en 2 analoge uitgangen (0-20 mA); de eerste 8 ingangen kunnen flexibel worden geconfigureerd voor ±5 V of ±10 V spanningsingangsmodi.
• Ondersteuning voor Redundante Architectuur: Ondersteunt simplex en TMR drievoudig redundante configuraties met automatische failover in geval van een storing.
• Hot-swap Mogelijkheid: Ondersteunt hot-swapping terwijl het systeem is ingeschakeld; modulevervanging vereist geen uitschakeling van de systeemvoeding.
• Bedrijfstemperatuurbereik: -40°C tot +70°C.
• Signalisolatiespanning: ≥2500 V AC.
• Overspanningsimmuniteit: ±2 kV, geschikt voor extreme industriële omgevingen.

Voor nieuwe Mark VIeS veiligheidscontrolesysteemprojecten raden we de volgende configuratie aan:

Deze configuratie is gevalideerd in meerdere grootschalige gasturbine gecombineerde cyclus energiecentrale projecten, waarbij de systeem betrouwbaarheid en veiligheid voldoen aan de ontwerpeisen.
