IS220PTCCH1A GE Mark VIe

  • IS220PTCCH1A GE Mark VIe
  • IS220PTCCH1A GE Mark VIe
  • IS220PTCCH1A GE Mark VIe
Plaats van herkomst VS
Merknaam GE
Certificering Certificate of Origin
Modelnummer IS220PTCCH1A
Document GE-Mark-VIe-VIeS.pdf
Min. bestelaantal 1 st
Prijs $5000
Verpakking Details Originele doosverpakking
Levertijd 5-7 dagen
Betalingscondities T/T
Levering vermogen 1-99 stuks / 3-5 dagen
Productdetails
Modulenummer IS220PTCCH1A Merk GE
Catalogus Mark VIe Verkoopprijs 5000 dollar.
Voorwaarde OP VOORRAAD Oorsprong VS
Doorlooptijd 3-5 werkdagen Garantie 1 jaar
Gewicht 1KG
Markeren

16-bit A/D-converter Thermokoppel-ingangsmodule

,

Tweekanaals redundante Ethernet GE Mark VIe-module

,

Automatische sensorherkenning Temperatuursignaalmodule
Laat een bericht achter
Productomschrijving
IS220PTCCH1A GE Merk VIe

De IS220PTCCH1A is een thermocouple-invoermodule die speciaal is ontworpen voor het opnemen van temperatuursignalen in gasturbinesystemen en stoomturbinesystemen.Deze module zet zwakke spanningssignalen op millivoltniveau die worden gegenereerd door thermocouplesensoren om in hoge precisie digitale temperatuurgegevens, die vervolgens in realtime via dubbele Ethernet-kanalen naar de controller wordt verzonden.

Het bord maakt gebruik van een geïntegreerde "processor board + acquisition board" -architectuur, met een ingebouwde BPPx-processor board en een speciaal thermocouple acquisition board.De module is ondergebracht in een compacte metalen behuizing en heeft een ingebouwde compensatie voor koude verbindingen, automatische sensorherkenning en EEPROM-opslagcapaciteiten.

De module werkt op de Mark VIe gedistribueerde I/O-laag en communiceert met de kernprocessors via dubbelkanaal redundant Ethernet, wat zorgt voor een hoge betrouwbaarheid bij de transmissie van temperatuurgegevens.De kernontwerplogic concentreert zich op zwakke signaalversterking en compensatie van koude verbinding., met een 16 bit A/D-omvormer van hoge precisie en een differentiële multiplexer om kleine spanningsveranderingen van thermocouples nauwkeurig vast te leggen.

Belangrijkste kenmerken
  • Ondersteunt drie redundantieconfiguratie-modi: simplex, duplex en TMR
  • Detecteert open schakelingen, omgekeerde verbindingen en kortsluitingen binnen 2 ms
  • Automatische sensorherkenning vermindert de ingewikkeldheid van de inbedrijfstelling
  • LED's op het voorpaneel en de infrarooddiagnostiekpoort bieden lokale diagnostische mogelijkheden op meerdere niveaus
  • Voert nauwkeurige compensatie van koude verbinding uit
  • Ondersteunt automatische identificatie van het thermocoupeltype en de polariteit
  • Onafhankelijke bemonsteringsfrequentie van 100 Hz per kanaal vangt plotselinge temperatuursveranderingen binnen 10 ms vast
Productspecificaties
Merknaam General Electric
Model IS220PTCCH1A
Catalogus Mark VIe
Bruto gewicht 2.2 lbs / 35.2 oz / 1 kg
Verpakkingsmaat 16 cm x 16 cm x 12 cm
Land van oorsprong VS
HS-code 8537101190
Levertyd In voorraad
Zeehaven Xiamen
Betaling T/T
Verkoopprijs 5000 dollar.
Garantie 12 maanden
Levertyd 3-5 werkdagen
Koerierpartners DHL, UPS, TNT, FedEx en EMS
Toepassingscasestudy

In het krachtcentrum van een groot kolenchemisch complex in Noordwest China,Het project vereiste een diepgaande integratie van het Mark VIe-besturingssysteem voor de GE 9E-gasturbine met het Experion DCS-systeem voor de gehele fabriek om gecentraliseerde monitoring en belastingoptimalisatie mogelijk te maken.

In dit project is de IS220PTCCH1A verantwoordelijk voor het verkrijgen van belangrijke parameters zoals de uitlaattemperatuur van de gasturbine en de lagertemperatuur.De stabiele Modbus TCP/IP-link zorgt voor realtime transmissie van temperatuurgegevens naar het DCS-systeem, waardoor de communicatiebuis tussen de gasturbine en het DCS wordt opgelost.

Configuratie en compatibiliteit
Compatibele modules Beschrijving van de functie
IS200TBTCH1B Termocouple-terminalblok (TMR-configuratie); biedt 12 kanalen van TMR-redundante ingangen wanneer gebruikt met de IS220PTCCH1A
IS200TBTCH1C Simplex-terminalblok, speciaal ontworpen voor de IS220PTCCH1A, voorzien van kleurcodeerde terminals voor eenvoudige bedrading van thermocouples en ingebouwde overspanningsbescherming
IS220PTCCH1B Verbeterde module, verkrijgbaar als vervanging of upgrade voor de IS220PTCCH1A
IS220PRTDH1A RTD-invoermodule, voor toepassingen waarbij weerstandstemperatuur wordt gedetecteerd
IS220PMMH1A Master control board, dat samen met de IS220PTCCH1A een complete Mark VIe-besturingsarchitectuur vormt
IS220PPRAH1A Beschermingsmodule, die bij gebruik met de IS220PTCCH1A een temperatuurgerelateerde beschermingslogic implementeert
Vaak gestelde vragen
Hoeveel thermocouple-invoerkanalen ondersteunt de IS220PTCCH1A?
In de simplex configuratie biedt de module 12 onafhankelijke thermocouple-invoerkanalen.In TMR-configuratie (met het terminalblok TBTCH1B), biedt het 12 kanalen.
Welke soorten thermocouples ondersteunt deze module?
De IS220PTCCH1A ondersteunt verschillende standaard thermocoupletypes, waaronder J, K, T, E, R, S, B en N, evenals millivolt-signaalinputten variërend van -8 mV tot +45 mV.
Wat is de meetnauwkeurigheid van de module?
De module maakt gebruik van een 16-bits A/D-omvormer met een consistentiefout van ±0,25°F (ongeveer ±0,14°C) en een resolutie van 0,1°C. De compensatie nauwkeurigheid van de koude verbinding is ±0,5°C.
Wat is de garantieperiode voor deze module?
Normaal gesproken is de garantieperiode voor originele producten 12 maanden.

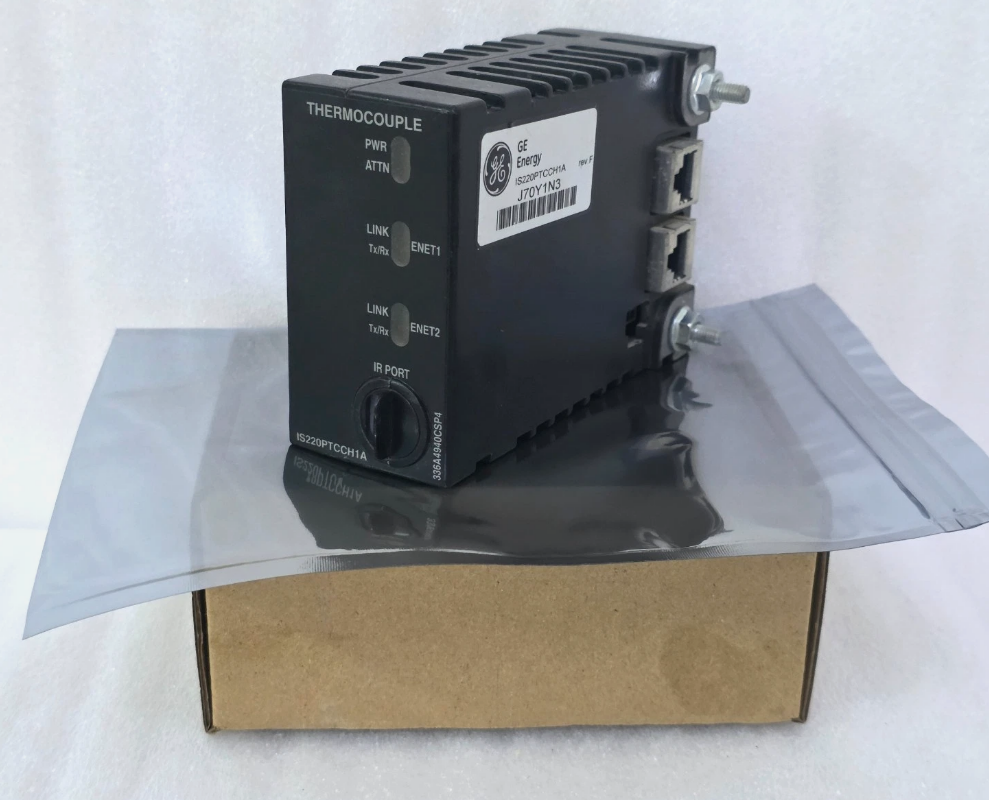

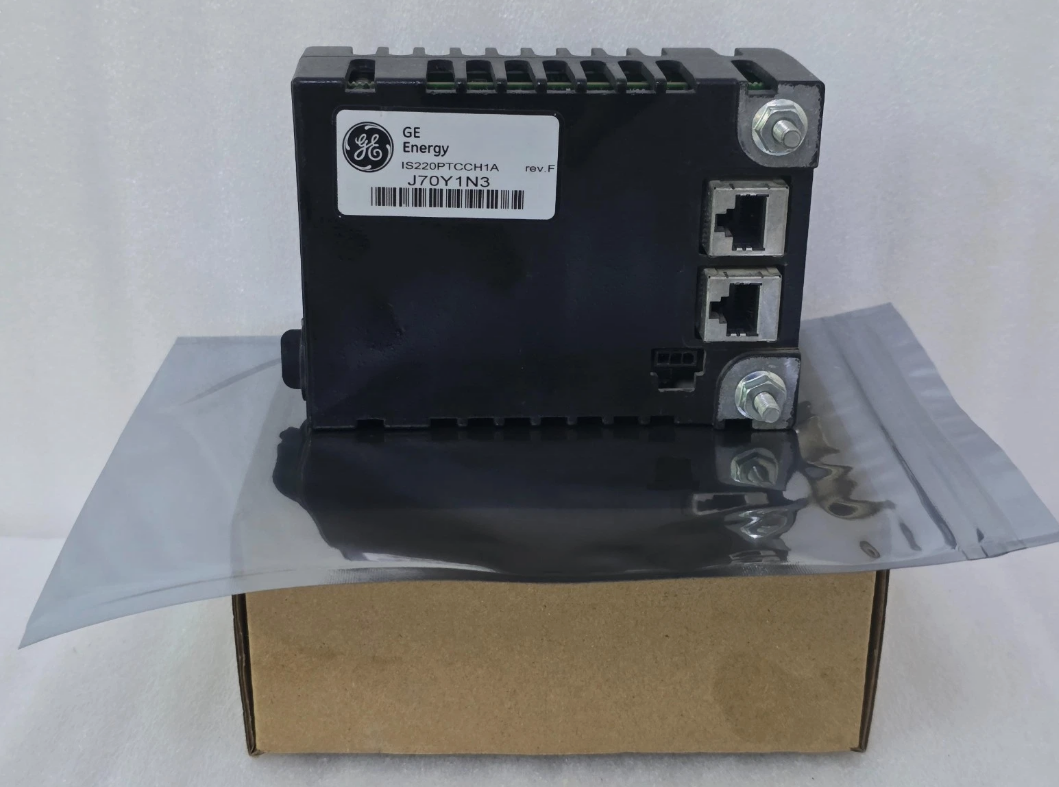

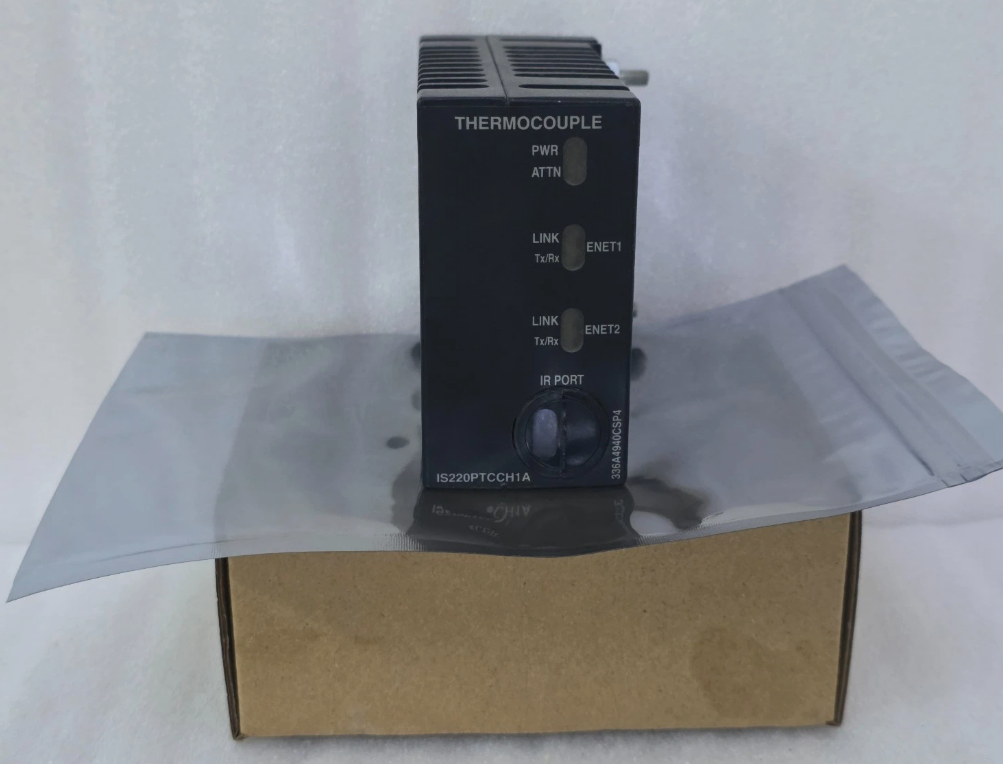

IS220PTCCH1A GE Mark VIe thermocouple input module
