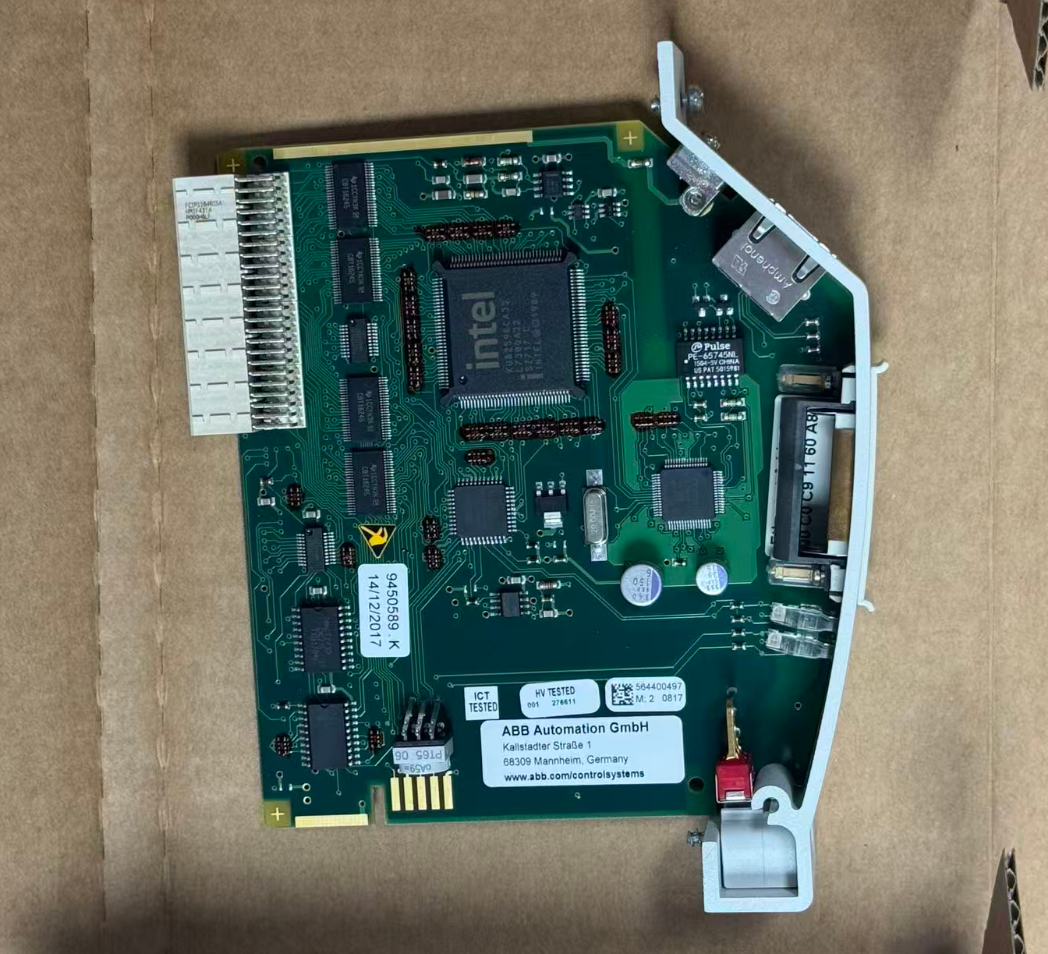

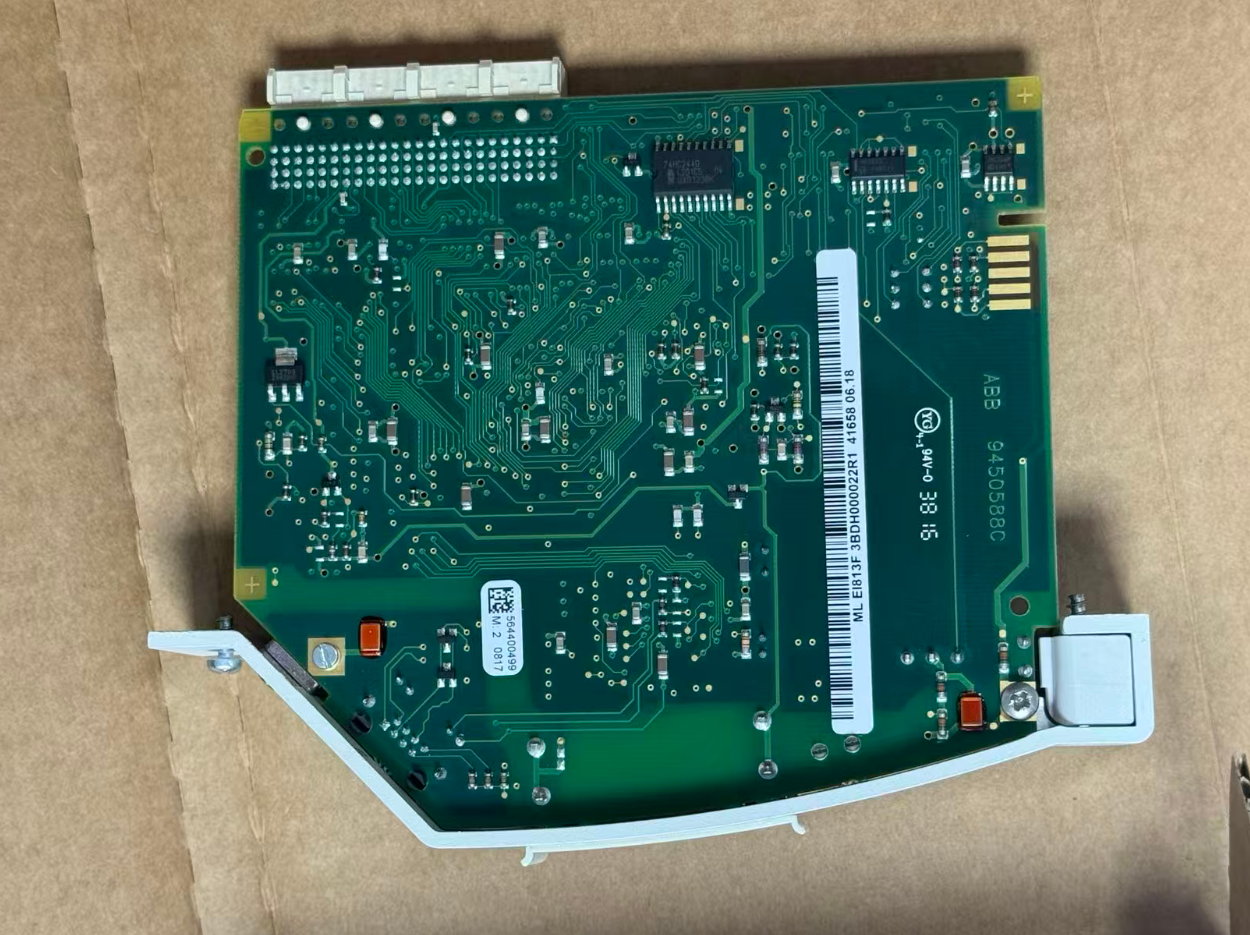

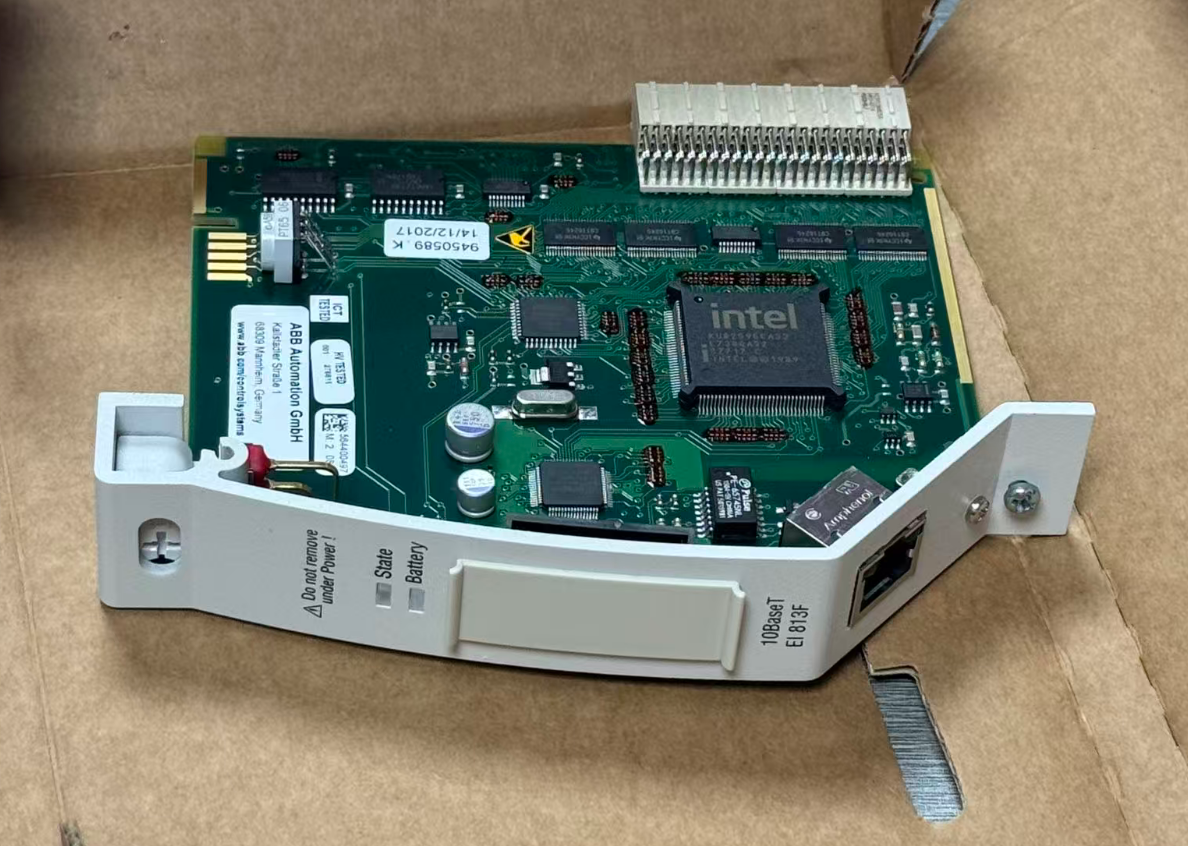

De EI813F is een Ethernet-module die speciaal is ontworpen voor de ABB Freelance AC 800F-controller.ingenieursstationsHet wordt ingebracht in een AC 800F rack slot en communiceert met de PM 802F of PM 803F processor module via de backplane bus.

De kernfunctie van de module is het faciliteren van de gegevensuitwisseling tussen de controller en de systeembus. The internal LAN controller preprocesses data for transmission and reception in accordance with Ethernet standards and synchronizes with the main processor via DMA control signals and interrupt signals, waardoor de werkdruk van de hoofdverwerker aanzienlijk wordt verminderd.

• Netwerkstandaard: 10BaseT (IEEE 802.3)
• Gegevenssnelheid: 10 Mbit/s
• Interface: RJ45 (geschermd)
• Verbindingsmedium: kabel met gedraaid paar
• Compatibele CPU's: PM 802F / PM 803F
• Softwarevereisten: Freelance V7.1 SP2a of hoger
• Stroomvoorziening: 24 V gelijkstroom vanaf de achtergrond van de rack
• Werktemperatuur: -20°C tot +60°C

In een fabrieksaanpassingsproject moeten gegevens worden geïntegreerd tussen het bestaande Freelance AC 800F-besturingssysteem en het nieuw ingezette PCS 7-systeem (AS 417-4).De oplossing maakt gebruik van de EI813F-module om de AC 800F-controller aan te sluiten op de industriële Ethernet en maakt gegevensuitwisseling tussen de twee systemen mogelijk door een UDP-verbinding te configureren.

Aan de Freelance-zijde zijn de communicatiemodule EI813F en de zend/ontvang functieblokken geconfigureerd, terwijl aan de PCS 7-zijdede FC50 "AG_LSEND" en FC60 "AG_LRCV" functieblokken werden genoemdDeze oplossing maakte gegevensinteroperabiliteit tussen besturingssystemen van verschillende leveranciers mogelijk, terwijl de bestaande infrastructuur van de apparatuur werd behouden.Dit betekent dat zowel de kosten als de tijd verbonden aan een volledige systeemvervanging worden bespaard..

• Heeft de EI813F een aparte voedingsbron nodig?
  De module wordt aangedreven door de AC 800F-rackbackplane (24 V DC) en heeft geen externe voeding nodig.
• Welke communicatieprotocollen ondersteunt de module?
  Het ondersteunt TCP/IP, UDP en Modbus/TCP. Sommige documentatie vermeldt ondersteuning voor Profinet, maar dit moet worden bevestigd op basis van de werkelijke firmwareversie en systeemconfiguratie.
• Heeft de module een eigen batterij?
  No. De EI813F bevat geen batterij. De hoofdgeheugenbatterijback-upfunctie wordt ondersteund door de batterij aan de zijkant van de PM 802F/PM 803F;u dient periodiek de status van de BATT-LED van de PM-module te controleren.
