GE Mark VI Application I/O Terminal Board zonder aanpasbaar hardware-PCB-coatingproces en compatibiliteit met meerdere versies

  • IS200ATBAG1B GE Mark VI
  • IS200ATBAG1B GE Mark VI
  • IS200ATBAG1B GE Mark VI
Plaats van herkomst VS
Merknaam GE
Certificering Certificate of Origin
Modelnummer IS200ATBAG1B
Document GE Mark VI.pdf
Min. bestelaantal 1 st
Prijs $1500
Verpakking Details Originele doosverpakking
Levertijd 5-7 dagen
Betalingscondities T/T
Levering vermogen 1-99 stuks / 3-5 dagen
Productdetails
Merk GE Modulenummer IS200ATBAG1B
Catalogus Mark VI Verkoopprijs $ 1500
Voorwaarde OP VOORRAAD Oorsprong VS
Doorlooptijd 3-5 werkdagen Garantie 1 jaar
Gewicht 1KG
Markeren

Geen aanpasbaar hardware-terminalbord

,

PCB-coatingproces GE Mark VI-plaat

,

Multi-versie compatibiliteit Applicatie I/O-terminalbord
Laat een bericht achter
Productomschrijving
IS200ATBAG1B GE Mark VI
Productoverzicht

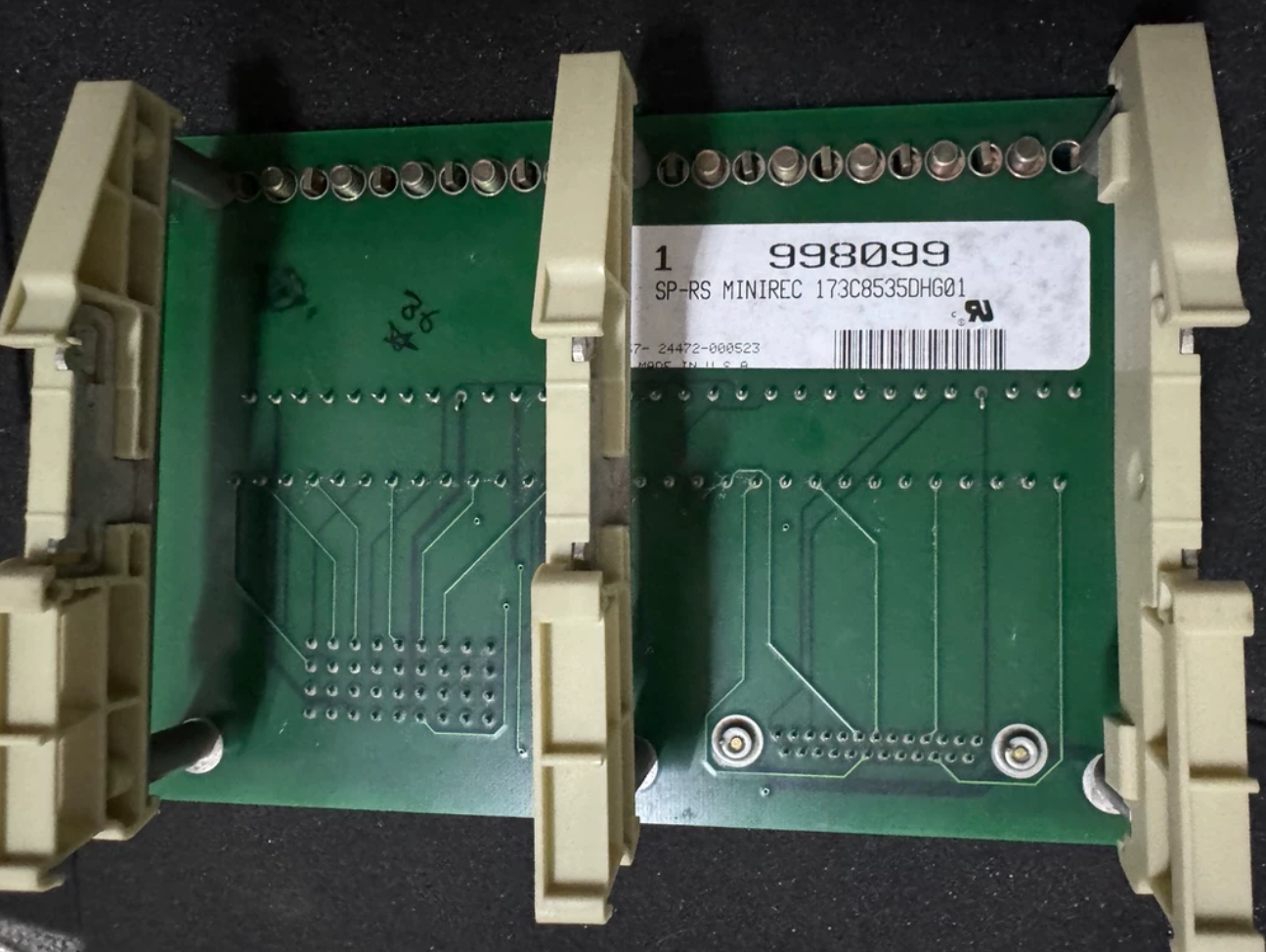

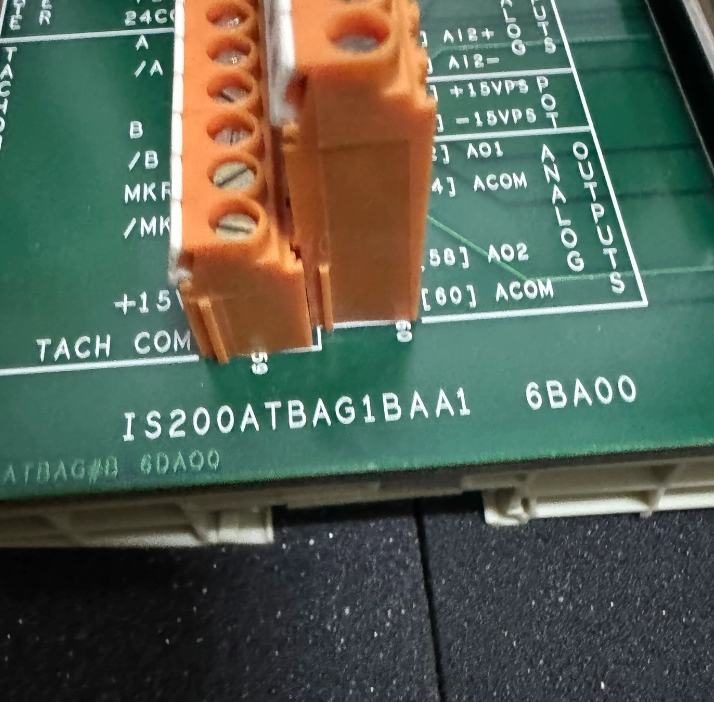

De IS200ATBAG1B is een Application I/O Terminal Board met GE-onderdeelnummer 173C8535DHG01 en functionele afkorting "ATBA." Het dient als de fysieke interface tussen veldsignalen en de backplane van het besturingssysteem in gasturbine-, stoomturbinebesturings- en industriële aandrijfsystemen.

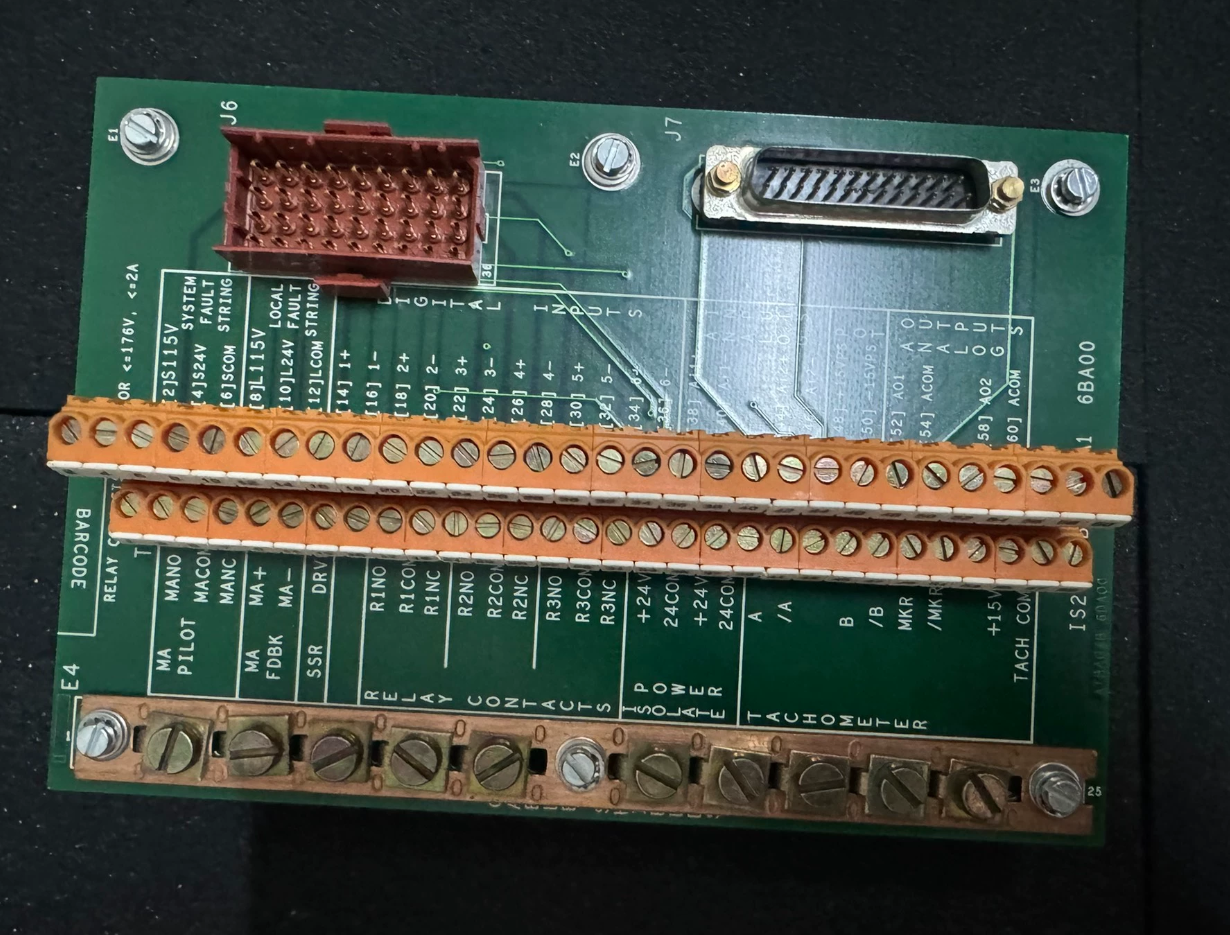

De kerntaak van de printplaat is het bieden van gecentraliseerde aansluitblokken voor alle signalen van de J6- en J7-connectoren op de Control Assembly Backplane Board. De printplaat bevat geen processor, firmware of configureerbare parameters; het is een puur passieve terminalinterfaceprintplaat. Alle bedrading wordt uitgevoerd via het vaste 60-positie aansluitblok van de printplaat, gerangschikt in twee rijen van elk 30 posities en individueel gelabeld per signaalgroep.

Belangrijkste kenmerken
  • Geen aanpasbare hardware: De printplaat zelf heeft geen aanpasbare hardware of handmatig verplaatsbare jumpers, waardoor het risico op fouten ter plaatse wordt verminderd.
  • PCB-coatingproces: De "G1"-versie specificeert standaard PCB-coating. Hoewel de dekking niet zo uitgebreid is als conforme coating, biedt het een dikkere algehele beschermende laag voor het substraat, waardoor het effectief wordt afgeschermd van stof en vocht ter plaatse.
  • Compatibiliteit met meerdere versies: Er zijn twee verschillende versies (bijv. G1AA en G1AB), waarbij het belangrijkste verschil de herindeling van de pinnen van de connectoren J6 en J7 is.
  • J6 Connector: Geschikt voor een maximale spanning van 225 V en een maximale stroom van 1 A (met uitzondering van bepaalde specifieke relais en CONA-connectoren).
  • J7 Connector: Geschikt voor een spanning van 50 V en een maximale stroom van 1 A.
  • Op de printplaat gemonteerde connectoren: Standaard connectoren die op de printplaat zijn gemonteerd, zijn geschikt voor een maximale spanning van 176 V en een maximale stroom van 1 A.
Productspecificaties
Merknaam General Electric
Model IS200ATBAG1B
Catalogus Mark VI
Brutogewicht/Verzendgewicht 2,2 lbs / 35,2 oz / 1 kg
Verpakkingsgrootte 16 cm x 16 cm x 12 cm
Land van herkomst VS
HS-code 8537101190
Levertijd Op voorraad
Verzendhaven Xiamen
Betaling T/T
Verkoopprijs $1500
Garantie 12 maanden
Levertijd 3-5 werkdagen
Koerierspartners DHL, UPS, TNT, FedEx en EMS
Voorbeeld van een casestudy
In een bepaalde gecombineerde cyclus-energiecentrale werden na jaren van retrofitting de nieuw toegevoegde tachometers, analoge uitgangen en interlocksignalen van de GE Mark VI-besturingskast allemaal naar de IS200ATBAG1B geleid, waar ze één-op-één overeenkwamen met de CABP-backplane-pinnen.

Op een vroege ochtend veroorzaakte een valse digitale ingang een trip; technici maten het signaal direct op het aansluitblok en identificeerden snel de defecte tag, waardoor een langdurige stilstand werd voorkomen. Dit incident toonde de waarde aan van de IS200ATBAG1B als een gecentraliseerde interface.
Veelgestelde vragen
Vereist de IS200ATBAG1B gebruikersaanpassingen of configuratie?

Nee. Deze kaart heeft geen configureerbare hardware, jumpers of DIP-schakelaars; het is plug-and-play en vereist geen gebruikersaanpassingen.

Welke voorzorgsmaatregelen moeten worden genomen bij het installeren of vervangen van de IS200ATBAG1B?

Voordat u circuits aanraakt, controleert u of er geen dodelijke spanningen op het oppervlak van de printplaat aanwezig zijn en zorg ervoor dat het aandrijfsysteem volledig is uitgeschakeld. Zorg ervoor dat u de terminallocaties van alle kabels markeert voordat u ze loskoppelt, zodat ze correct kunnen worden aangesloten.

Wat is de garantieperiode voor deze module?

Doorgaans is de garantieperiode voor originele producten 12 maanden.

IS200ATBAG1B GE Mark VI Application I/O Terminal Board
