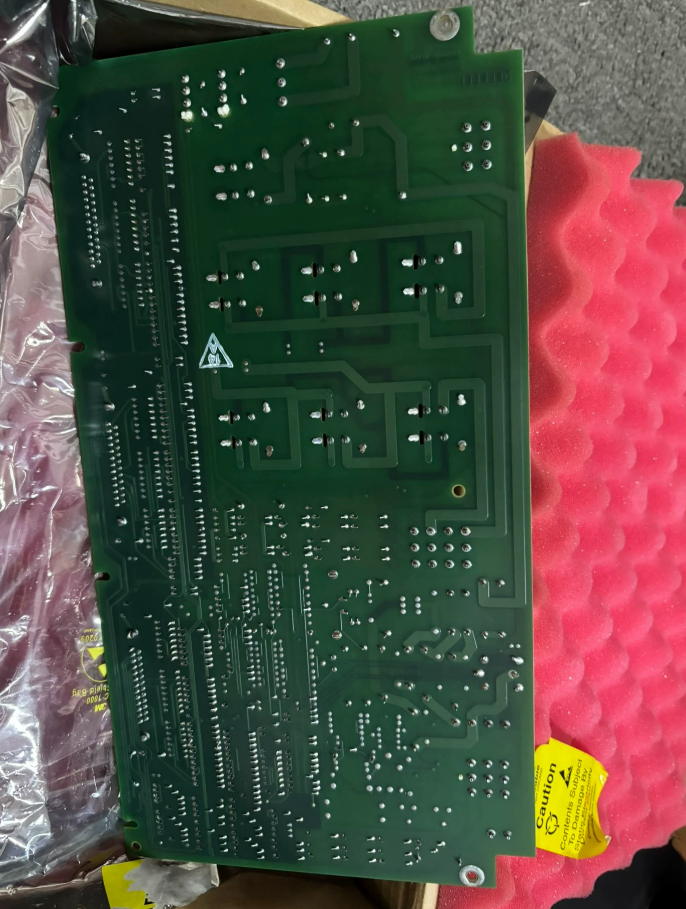

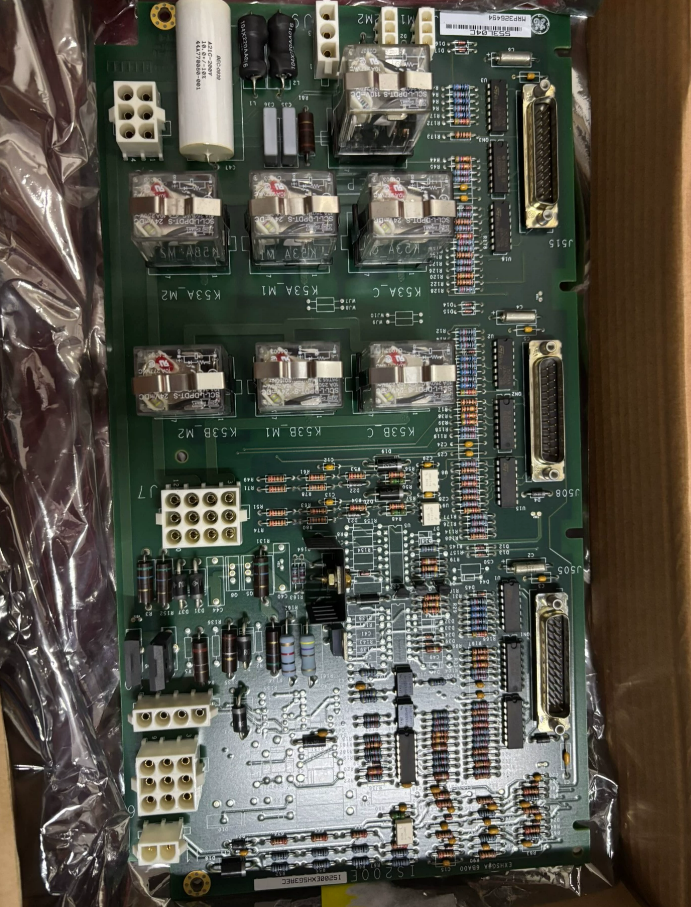

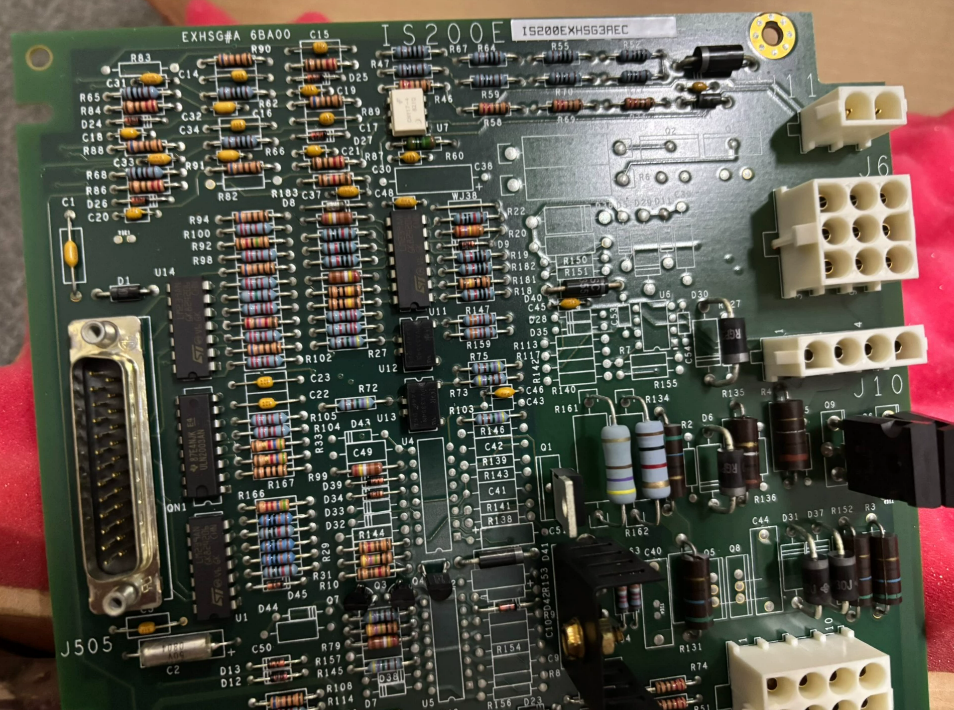

IS200EXHSG3A GE Mark VI

De IS200EXHSG3A is een high-speed relay driver en sensor terminal board ontwikkeld door GE voor het statische excitatie systeem EX2100; het maakt deel uit van de vierde generatie Mark VI-serie hardware.als een high-performance printplaat assemblage, de IS200EXHSG3A integreert drie kernfuncties ‘high-speed relay driving, bidirectionele Hall sensing en online monitoring’ in een ultra-slim vormfactor.

het wordt via het exciterbackplane aangesloten op drie excitatie-invoer-uitvoer- (EMIO) -boards (voor redundante besturing) of op één EMIO-board (voor simplexbesturing),met een vermogen van niet meer dan 50 WAan de ene kant aandrijft het hogesnelheidsrelés om het op- en afschakelsysteem snel aan en uit te schakelen.Het controleert de belangrijkste parameters van het opwekkingssysteem, zoals stroom en spanning, in realtime en biedt snelle bescherming bij storing..

• Inlaatspanning: 24 VDC
• Nominale stroom: 10 A
• Relais Uitgang: 9 vaste relais, 3 A/250 V
• Werktijd: ≤ 1 ms
• Hallensensoren: 2 kanalen, ±200 A/±1200 V
• Voor de afmeting van de afmetingen moet de afmeting van de afmetingen van de afmetingen van de afmetingen van de afmetingen van de afmetingen van de afmetingen van de afmetingen van de afmetingen van de afmetingen van de afmetingen van de afmetingen van de afmetingen van de afmetingen van de afmetingen van de afmetingen van de afmetingen van de afmetingen worden bepaald.
• Isolatie weerstaan spanning: 2,5 kV RMS
• Logische ingang: 5 V gelijkstroom (TTL-compatibel)
• Werktemperatuur: -30°C tot +65°C
• Bergingstemperatuur: -40°C tot 85°C
• Relatieve luchtvochtigheid: 5% tot 95% (niet-condenserend)
• Trillingsweerstand: verbindingen blijven veilig onder trillingen van 5 g

1. Voorbereiding van het uitschakelen: Zorg ervoor dat het excitatie-systeem is uitgeschakeld en dat alle elektrische I/O-circuits in de bedieningskast zijn uitgeschakeld.
2. Kabelmarkering: om de herverbinding te vereenvoudigen, moet u ervoor zorgen dat alle kabels correct zijn gemarkeerd met de verbindingsnamen (zoals aangegeven op het bord).
3. Verwijderen van het oude bord: Sluit alle kabels voorzichtig los van het EXHS-bord en verwijder de bevestigingsschroeven.
4. Installatie van het nieuwe bord: het nieuwe EXHS-bord wordt op de beugel gemonteerd en in dezelfde richting geplaatst als bij het verwijderen.
5. Herverbinding: alle kabels opnieuw aansluiten volgens de markeringen, zodat beide uiteinden goed zitten.
