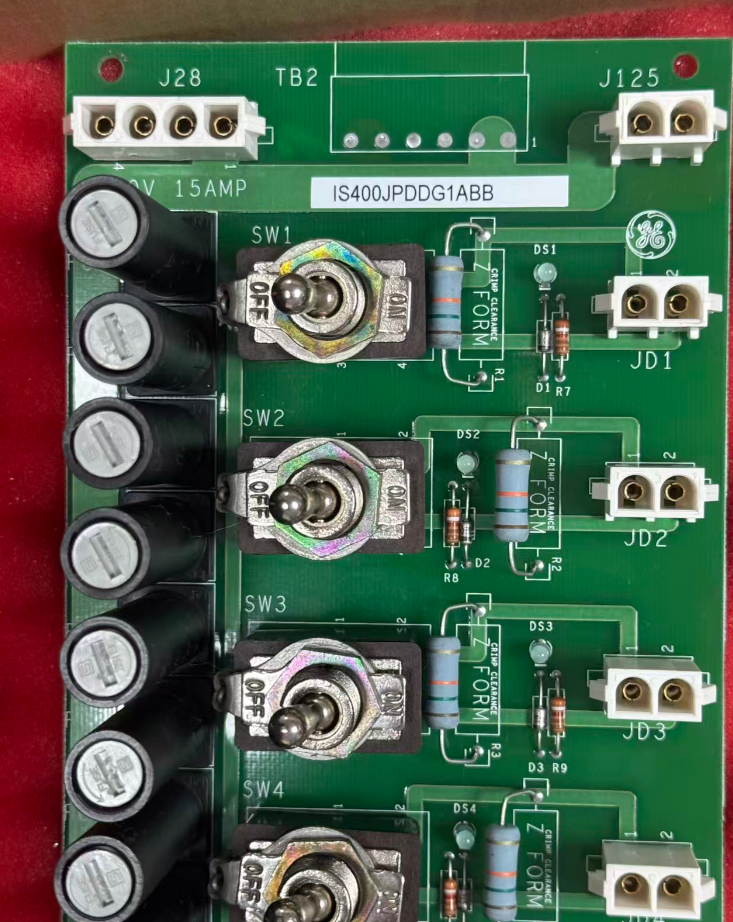

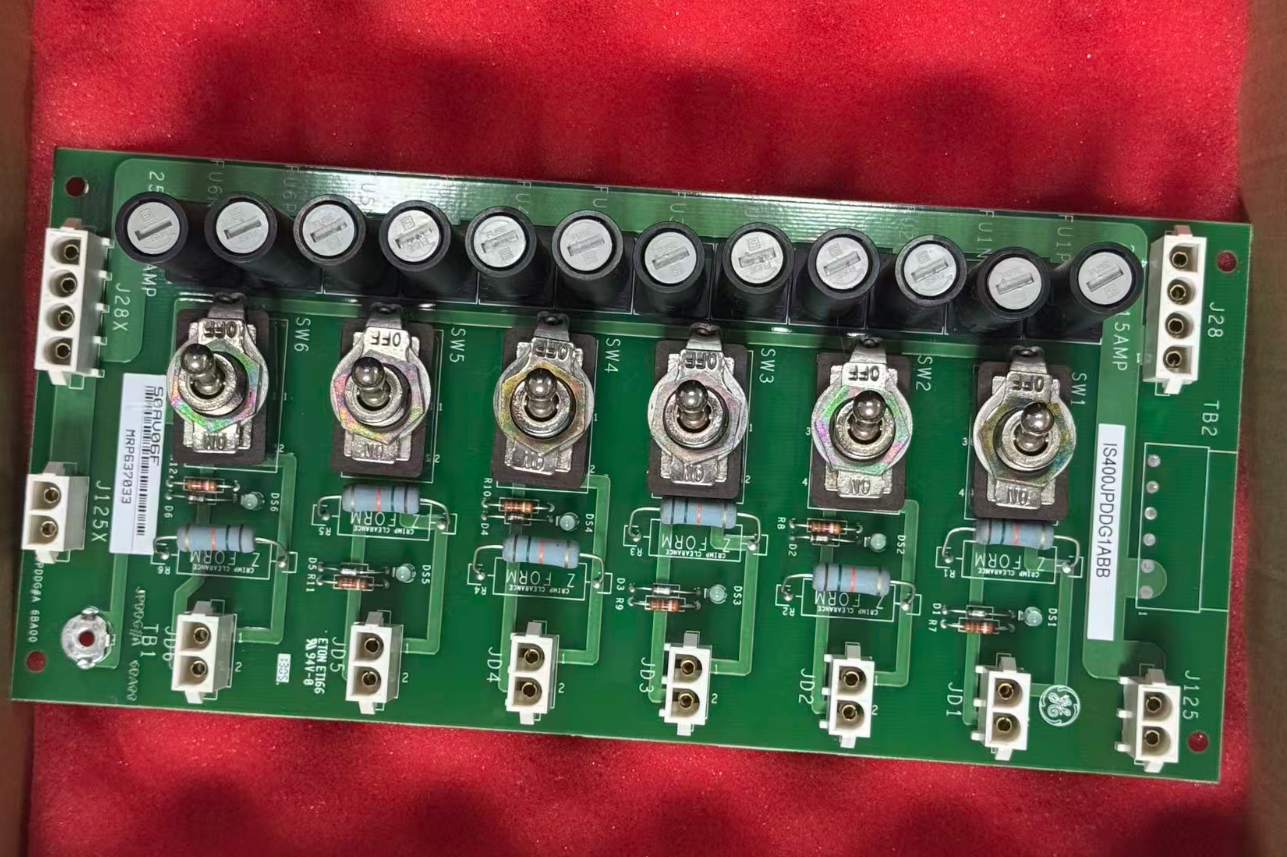

IS400JPDDG1A GE Mark VIe

De GE IS400JPDDG1A is een toegewijde DC-verspreidingsmodule (JPDD, Jumper Power Distribution DC) in de GE Mark VIe-serie.Deze module is een nieuw rackspecifiek accessoire voor het Mark VIe-systeem en verschilt van de IS200JPDBG1A die in het oudere Mark VI-systeem wordt gebruikt in termen van afmetingen en backplane pins.De twee zijn niet uitwisselbaar.

Als "energie-dispatcher en veiligheidsfunctionaris" binnen het Mark VIe rack,De kernverantwoordelijkheid van dit bord is het veilig en betrouwbaar verspreiden van de dubbel redundante 24V gelijkstroomtoevoer van externe bronnen naar de achtergrond van het rek., die een stabiele operationele stroomvoorziening biedt aan controllers, I/O-kaarten, communicatie-modules en andere componenten die in de slots zijn geïnstalleerd.

Het is belangrijk op te merken dat deze module geen spanningsomzetting of rectificatie uitvoert; zij is uitsluitend verantwoordelijk voor de verdeling van het bestaande gelijkstroomvermogen.De werkelijke AC/DC-omzetting wordt uitgevoerd door vermogen omzetting modules zoals de IS200EPSMG1A.

• Ondersteunt dubbele 24V gelijkstroom redundante ingangen met een inlaatspanning van 18-36V gelijkstroom
• uitgerust met drie onafhankelijke 15A gesmolten uitgangscircuits (JFA/JFB/JFC), met een maximale totale continue belasting van 30A
• Ingebouwde EMI-LC-invoerfilter, dioden voor bescherming tegen omgekeerde polariteit, bescherming tegen overstromingen in de vaste toestand
• Bescherming tegen thermische uitschakeling bij een binnentemperatuur van +75°C
• 50 pin diagnostische connector voor telemetrie van het I/O-pakket
• PWR/FAULT-LED's op het voorpaneel geven een visuele indicatie van de status van de invoer/uitvoer
• Werktemperatuurbereik: 0 °C tot + 65 °C

• Energieopwekking: distributie van stroom voor turbinesturingsystemen Mark VIe in gas- en stoomcentrales
• Olie en gas: Critische energievoorziening voor turbine- en compressorkamers in raffinaderijen en offshoreplatforms
• Verwerkende industrieën: geïsoleerde gelijkstroomvoorziening voor PLC's, HMI's en veiligheidssystemen in chemische en petrochemische installaties
• Zware machines: sturing van de energieverdeling voor industriële machines voor hoge snelheid en zware werkzaamheden

Bij een combinatiekrachtcentrale wordt de IS400JPDDG1A in de hoofdbediening van de Mark VIe geïnstalleerd om een schone, gesmolten 24V gelijkstroomtoevoer te leveren aan de ERIO-, SPID- en analoge I/O-VME-modules.

Dual-redundant gefilterde stroominvoer elimineert het risico op stilstand veroorzaakt door het verlies van een enkele stroomtoevoer, terwijl drie geïsoleerde,gesmolten schakelingen beperken kortsluitingsfouten tot een enkele I/O-groepDe geïntegreerde diagnostische connector stelt technici in staat om snel afwijkingen in de stroomvoorziening te lokaliseren.

• Kan de IS400JPDDG1A warm worden verwisseld?
  De IS400JPDDG1A is een passieve stroomverdelingskaart en ondersteunt geen warm wisselen.U moet de stroom van het PDM-rack uitschakelen of de desbetreffende stroomvoorziening afsluiten..
• Welke ingangsspanningen ondersteunt deze module?
  De standaardconfiguratie ondersteunt dubbele 24V DC-invoer (18-32V DC).
• Is de IS400JPDDG1A een voedingsmodule of een I/O-module?
  Het is een vermogenverdelings-/interface-module (JPDD), geen vermogenconversie-module (zoals de IS200EPSMG1A, die wisselstroom in gelijkstroom omzet), noch een I/O-module voor algemeen gebruik.
• Wat is de garantieperiode voor deze module?
  Normaal gesproken is de garantieperiode voor originele producten 12 maanden.
