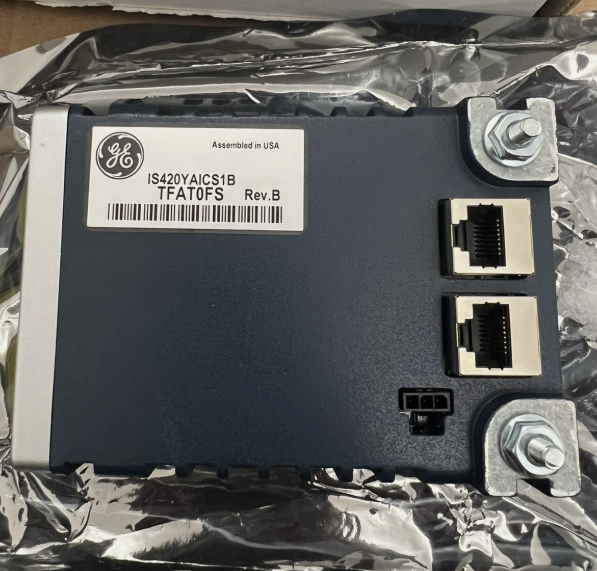

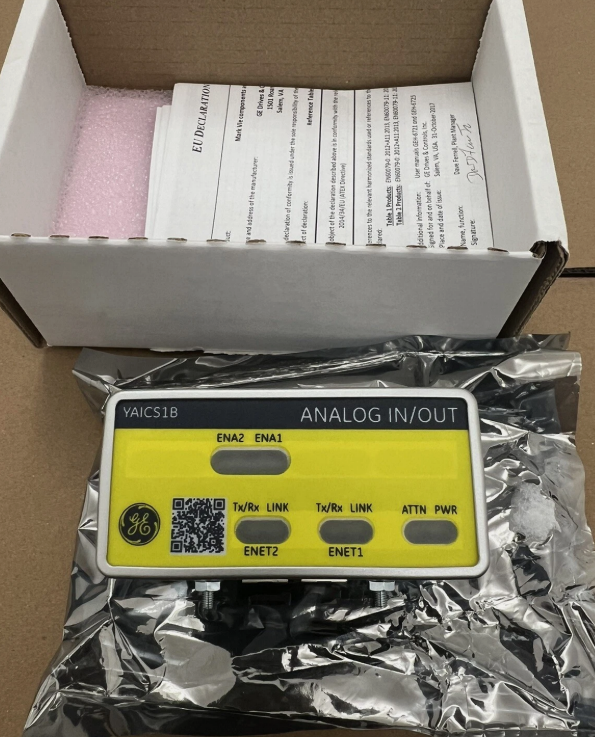

IS420YAICS1B GE Mark VIe

De primaire functie van de IS420YAICS1B is het opzetten van een elektrische interface tussen de I/O Ethernet en het analoge ingangs-/uitgangsterminalblok.met een vermogen van meer dan 50 W,.

Het omzet analoge signalen uit de fysieke wereld, zoals temperatuur, druk, trillingen en vloeistofniveau, in digitale signalen voor verwerking door de controller.Het omzetten van de digitale opdrachten van de controller in analoge signalen om actuatoren aan te drijven.

Op communicatieniveau is de module uitgerust met dubbele RJ45 Ethernet-interfaces die rechtstreeks kunnen worden aangesloten op het IONet-netwerk van het besturingssysteem, met ondersteuning voor topologieën van de daisy-chain of de star.Dit ontwerp bevrijdt de I/O-modules van de beperkingen van de locatie van de belangrijkste bedieningskast, waardoor ze in de gehele installatie kunnen worden ingezet om een echte gedistribueerde controle te bereiken.

De module draait op het real-time besturingssysteem QNX Neutrino en is uitgerust met een 1,6 GHz AMD G-serie dual-core microprocessor en 2 GB DDR3-geheugen.krachtige gegevensverwerking mogelijkheden bieden.

• Ondersteunt 10 analoge ingangen en 2 analoge uitgangen
• 16-bits ADC met een ingangsnauwkeurigheid van 0,1% van de volledige schaal en een uitgangsnauwkeurigheid van ±0,5%
• Ondersteunt Simplex en TMR (Triple-Mode Redundancy) besturingsmodi
• Uitgebreide mogelijkheden voor zelfdiagnose
• Werktemperatuur: -40°C tot +70°C
• Materiaal van hoge kwaliteit met een conform coating voor een verbeterde corrosie- en vochtbestendigheid

• Installatieinspectie:Zorg ervoor dat de terminalblokken veilig zijn geïnstalleerd voordat ze worden geïnstalleerd.
• Monitoring van LED-indicatoren:Periodiek de status van de LED's op het voorpaneel van de module controleren om de normale werking te controleren.
• Periodieke inspectie van bedrading en verbindingen:Controleer regelmatig de bedrading en connectoren op losheid, oxidatie of corrosie, waarbij u aandacht besteedt aan de betrouwbaarheid van de DC-37-pin-connector en de Ethernet-interface.
• Firmware en software updates:Blijf op de hoogte van GE firmware en software updates voor de nieuwste verbeteringen en beveiligingspatches.
• Onderhoudsregisterbeheer:Houd gedetailleerde gegevens bij van alle onderhouds- en reparatiewerkzaamheden om de schema's te optimaliseren en de fouttrends te analyseren.
• Gebruik maken van zelfdiagnostische functies:Gebruik uitgebreide zelfdiagnostische mogelijkheden om het flashgeheugen, RAM, Ethernet-poorten en de hardware-status van de processor te controleren.

In het systeem van hulpmachines voor gasturbines van een elektriciteitscentrale is de IS420YAICS1B-module met succes ingezet voor trillings- en temperatuurbewaking in lokale bedieningskasten.zeer geïntegreerd ontwerp en ondersteuning voor ±10V versnellingsmetersignalen maken een nauwkeurige opname van signalen van trillingssensoren en thermoparen mogelijk, die betrouwbare gegevens verstrekt voor de controle van de conditie van de apparatuur en voor preventief onderhoud.

Ondersteunt deze module de detectie van compressorstalling?
De detectie van compressorstalling wordt niet ondersteund door deze module.

Hoe is de module verbonden met het terminalblok?
De module wordt via de DC-37-pin connector aan de onderzijde aangesloten op analoge eindblokken, zoals de TBAI.

Hoeveel modules zijn nodig voor een TMR-configuratie?
Een TMR (Triple-Mode Redundancy) configuratie vereist 3 I/O pakketten. Een simplex configuratie vereist slechts 1. Alle TMR-modules moeten van dezelfde hardwareversie zijn.

Wat is de garantieperiode voor deze module?
Normaal gesproken is de garantieperiode voor originele producten 12 maanden.
