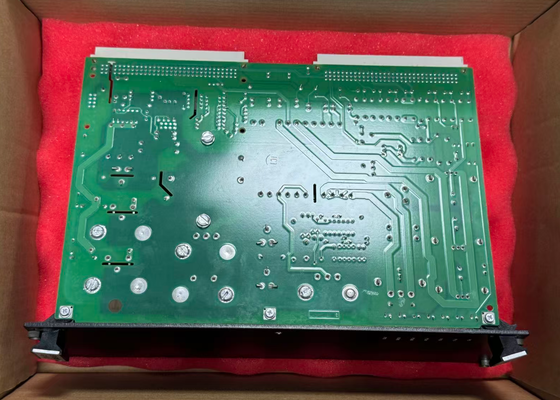

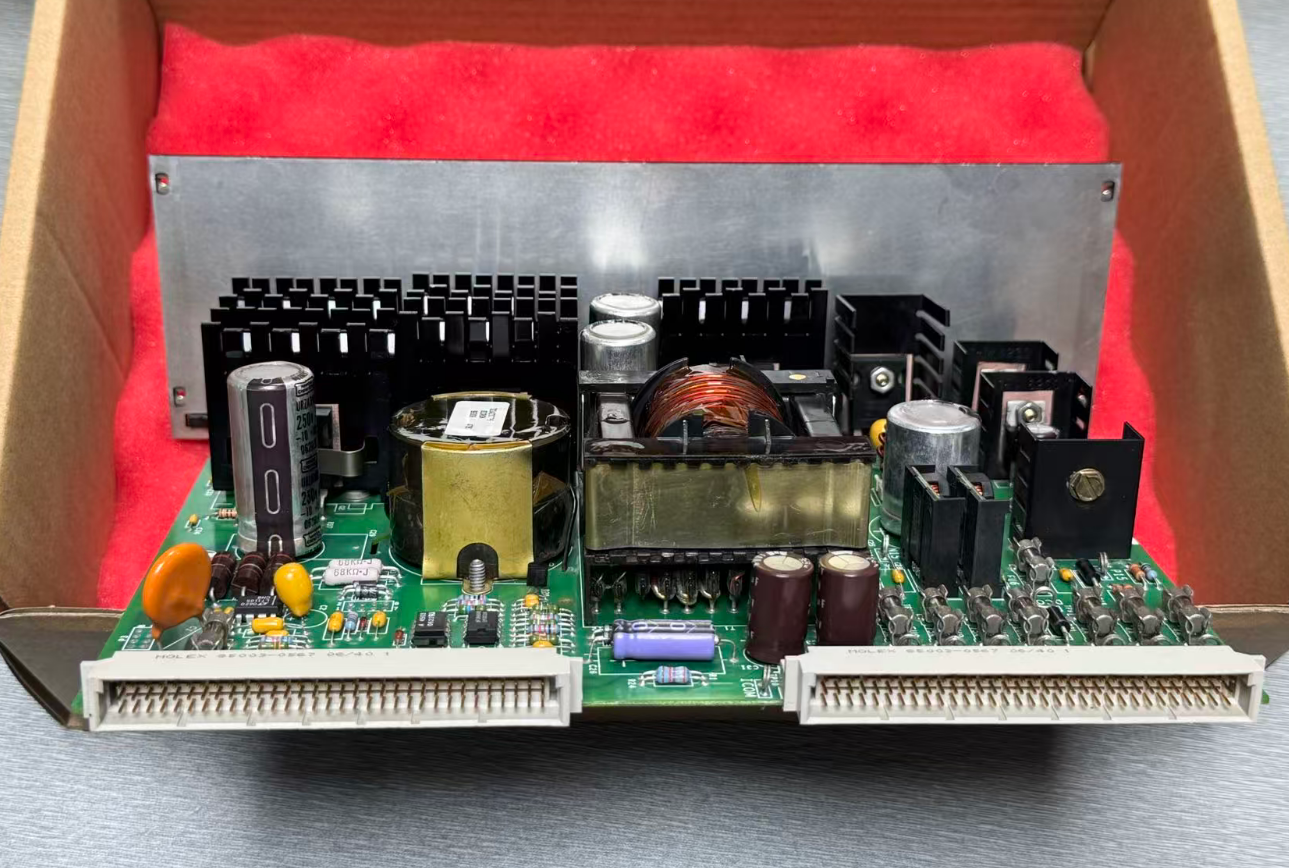

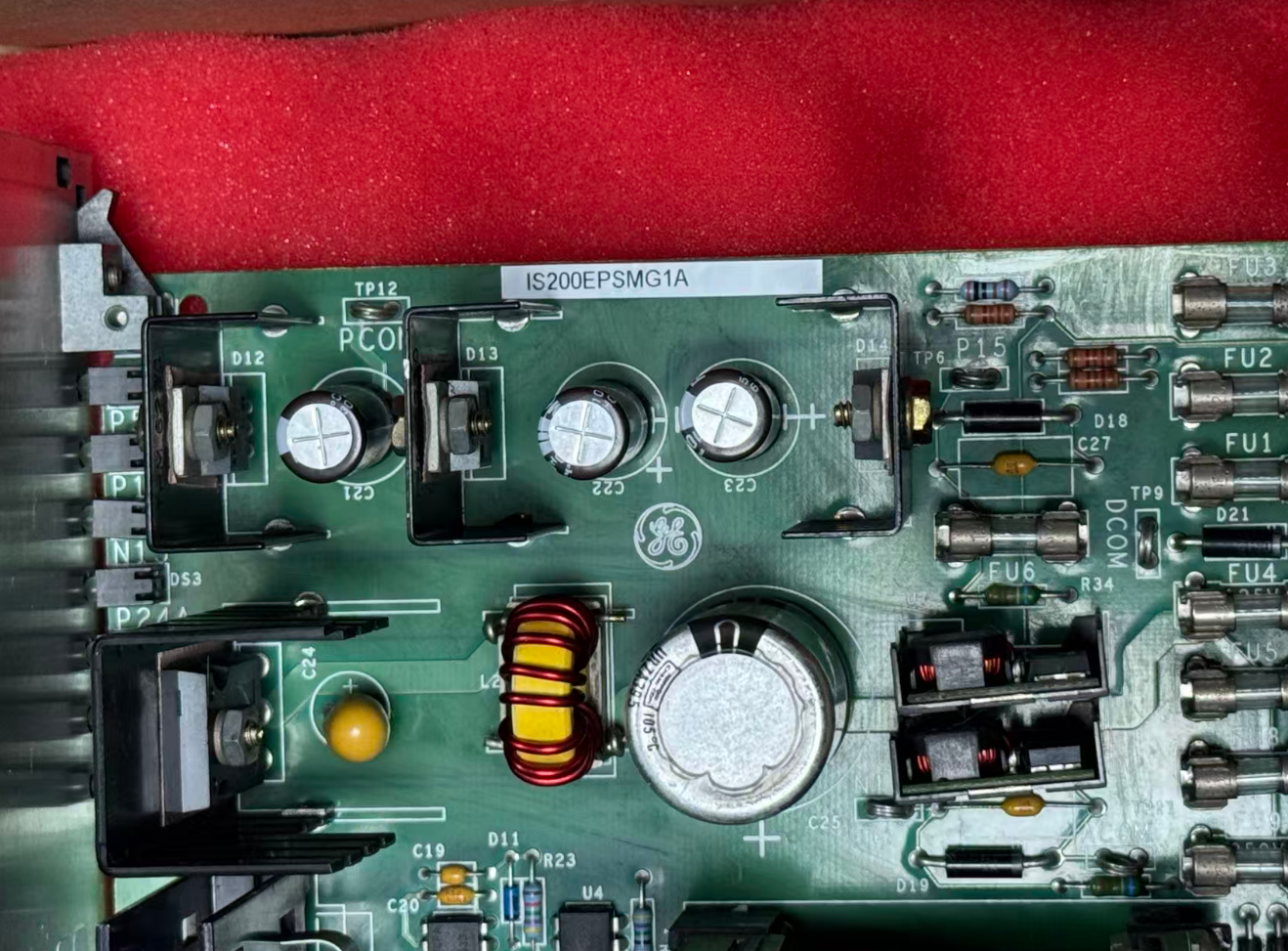

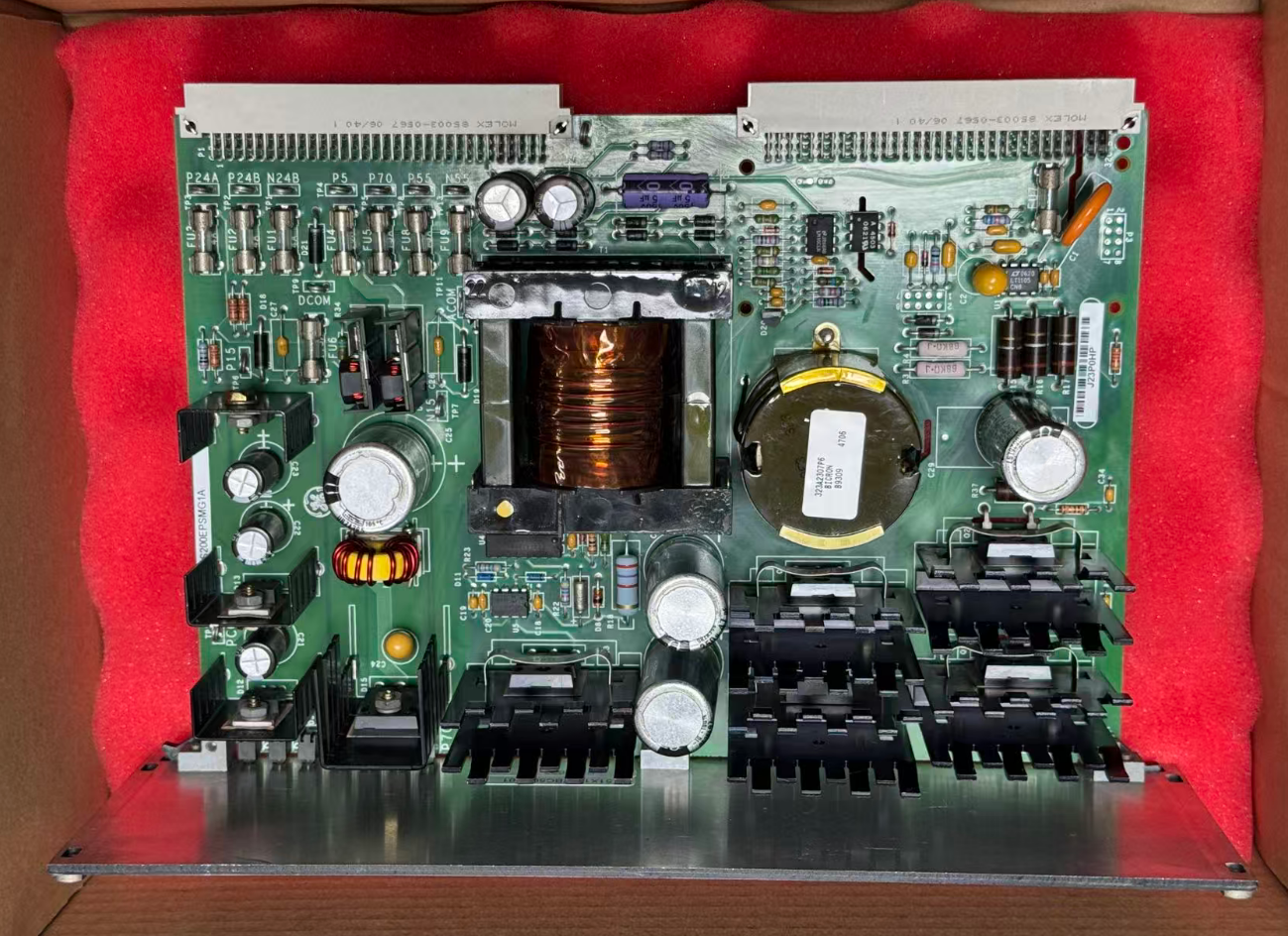

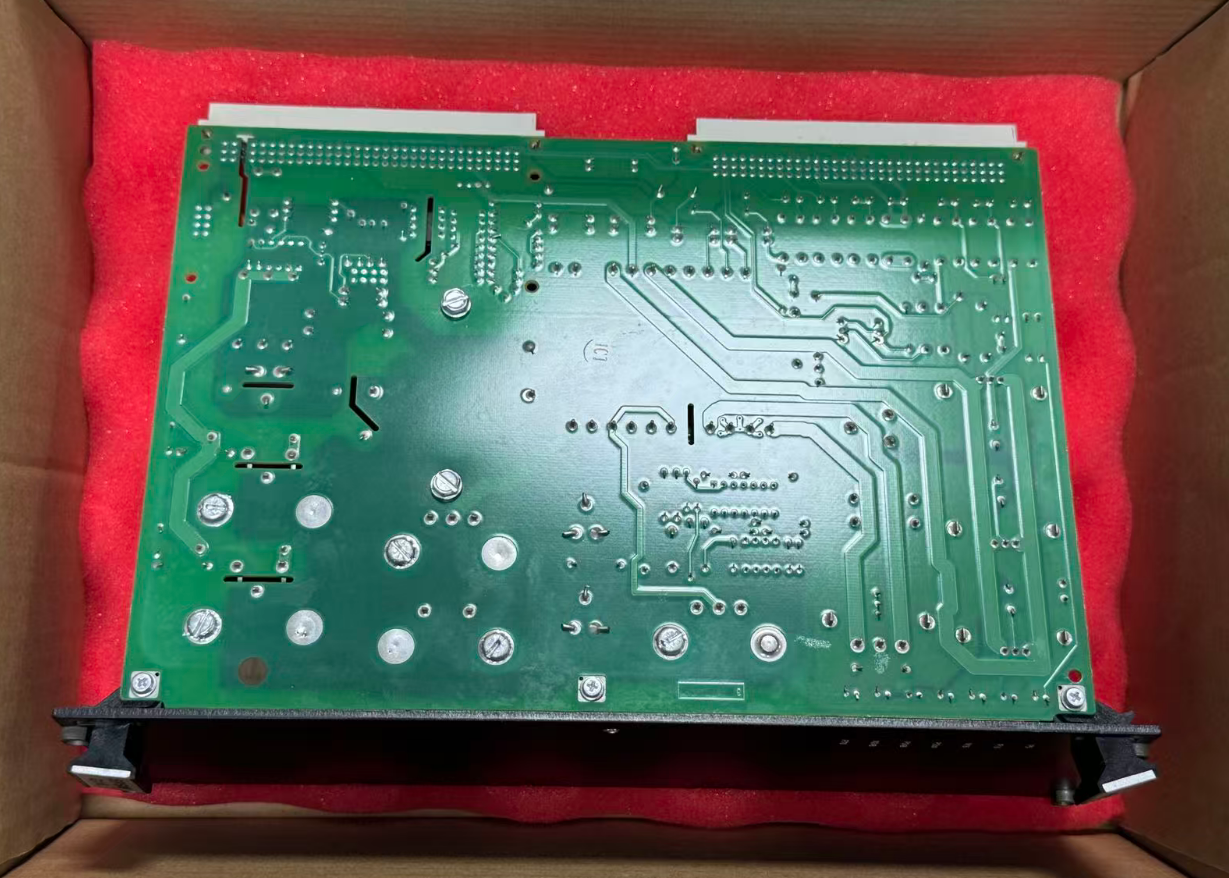

IS200EPSMG1A GE Mark VI

De IS200EPSMG1A is de kern van de stroomconversie-eenheid in de voedingketen van het EX2100 excitatiecontrolesysteem. Deze module ontvangt een 125V DC-ingang van de IS200EPDMG1B stroomdistributiemodule en zet deze, via een tweestaps circuitarchitectuur bestaande uit een interne buck-regelaar en een push-pull-omvormer, nauwkeurig om in meerdere geïsoleerde gereguleerde voedingen die nodig zijn voor het controlesysteem.

Specifiek zet de buck-regelaar de ingangsspanning om naar een tussenliggende spanning van 50 V DC, die vervolgens door de push-pull-omvormer wordt verwerkt om meerdere uitgangskanalen te genereren; de transformator binnen de push-pull-omvormer zorgt voor hoogspanningsisolatie tussen de ingangsvoeding en de uitgangen van het controlesysteem.

• Bedrijfstemperatuur: -40°C tot +70°C
• Relatieve luchtvochtigheid: 5% tot 95% (niet-condenserend)
• Trillingsbestendigheid: 0,05 g RMS, 57 Hz tot 250 Hz
• Schokbestendigheid: 5 g, 22 ms
• Montagemethode: EPBP backplane plug-in installatie

• Excitatiecontrolesystemen voor stoomturbines en gasturbines in thermische centrales (kolen- en gasgestookt)
• Excitatiecontrolesystemen voor hydroturbines in waterkrachtcentrales
• Excitatiesystemen voor conventionele eilanden in kerncentrales
• Excitatiesystemen voor compressoren en pompen in de olie- en gasindustrie
• Excitatiesystemen voor reactoren en scheiders in de chemische industrie
• Excitatiecontrolesystemen voor windturbines in windparken
• Onshore en offshore windenergieprojecten
• Grootschalige industriële automatiseringscontrolesystemen

Bij een piekvermogen-centrale in een koud klimaat ondervond het GE EX2100-systeem herhaaldelijk opstartfouten na een winteronderhoudsonderbreking. De diagnostische LED op de IS200EPSMG1A-module bleef uit totdat technici de kast voorverwarmden, waarna deze weer normaal functioneerde.

Dit geval geeft aan dat na een langdurige stilstand in een koude omgeving, interne componenten van de module opstartvertragingen kunnen ondervinden als gevolg van lage temperaturen. Het wordt aanbevolen om verwarmingsapparaten voor de kast te installeren in extreem koude gebieden.

Hoeveel EPSM-modules kunnen op de EPBP backplane worden geïnstalleerd?
Er kunnen maximaal drie EPSM-modules op de EPBP backplane worden geïnstalleerd om logische voeding te leveren aan de controllers.

Ondersteunt de IS200EPSMG1A een redundante configuratie?
Ja. In het EX2100 excitatiecontrolesysteem wordt elke controller (M1, M2 en C) gevoed door drie onafhankelijke EPSMG1-eenheden, wat N+1 stroomredundantie biedt.

Wat zijn de vereisten voor de voeding van de IS200EPSMG1A?
De ingang is 125 V DC, geleverd door de EPDM stroomdistributiemodule.

Wat is de garantieperiode voor deze module?
Doorgaans is de garantieperiode voor originele producten 12 maanden.
