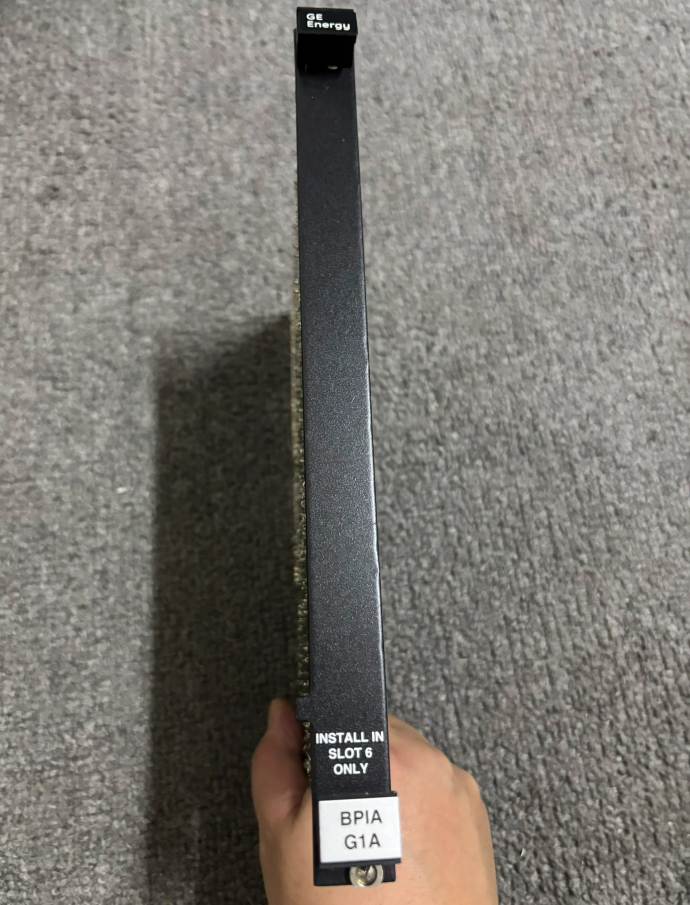

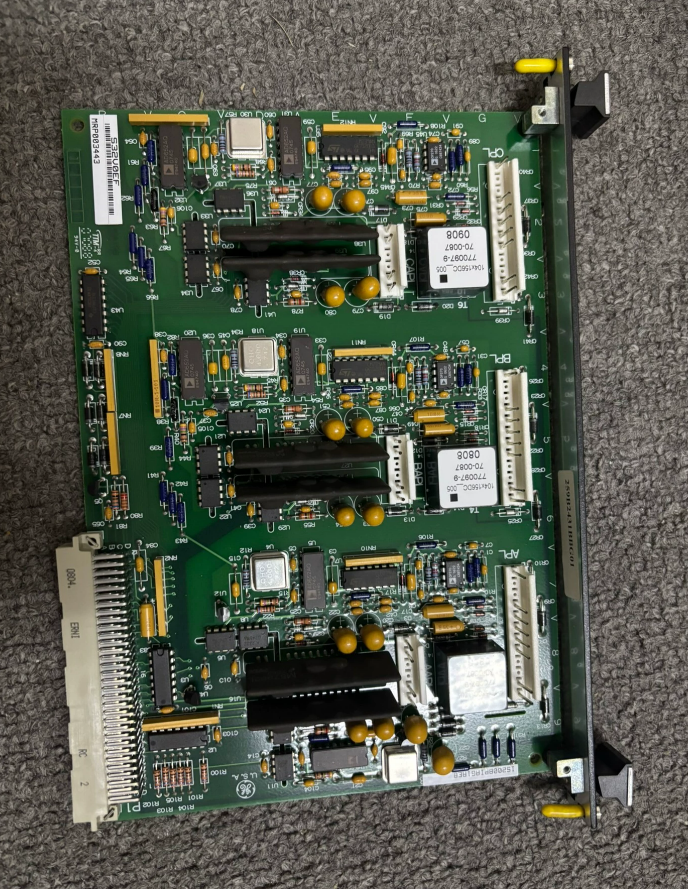

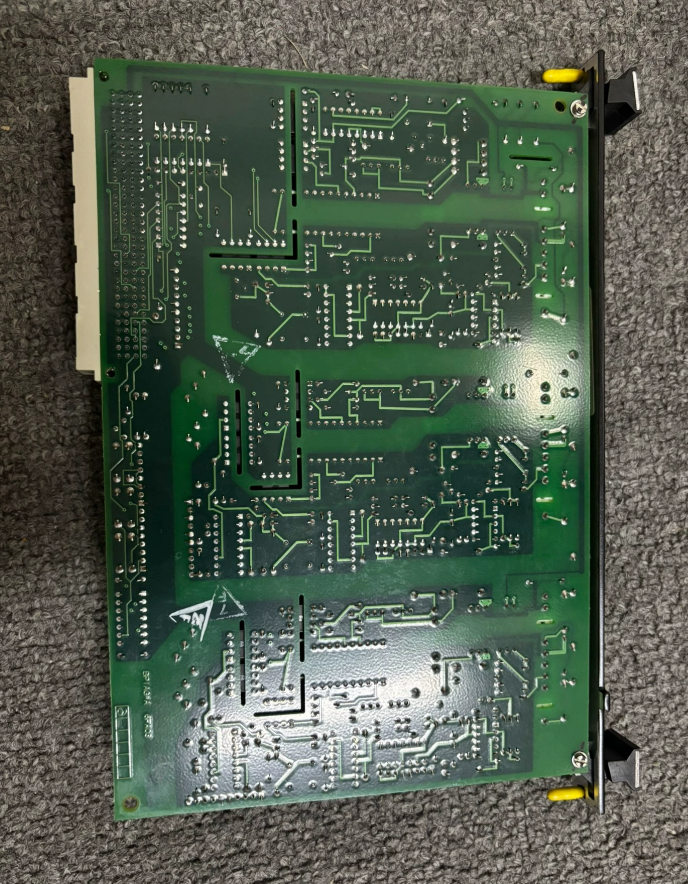

IS200BPIAG1A GE Mark VI

De GE IS200BPIAG1A is een Bridge Personality Interface Board (BPIA).Deze module maakt deel uit van de Mark VI IS200-productserie en dient als een van de kerncomponenten in besturingssystemen voor gasturbines en stoomturbines.

Als een "brug" tussen de bediening en de aandrijving dient dit bord tussen het VME-besturingsrack en de driefase IGBT-driver,en is verantwoordelijk voor het omzetten van de PWM-pulssignalen van het besturingssysteem in poortdrive-signalen die IGBT-modules met een hoog vermogen kunnen aansturen.

This board combines 8 configurable analog inputs with a three-phase IGBT gate drive interface and is vividly described by the industry as a fusion of the inverter's "sensory nerves" and "phase commander. "

In het Mark VI-systeem fungeert dit bord meestal als de hoofdcontroller of kernprocessormodule van het rack.het beheer van alle I/O-modules in het rack, het uitvoeren van besturingslogica en het uitwisselen van gegevens met andere racks via een hogesnelheidsnetwerk.

• Productsoort: Bridge Arm Custom Interface Board (Analog Input + IGBT Driver)
• Serie: GE Speedtronic Mark VI
• Hoofdstroomvoorziening: 24 V gelijkstroom ±10%, ≤1,5 A
• Resolutie: 16-bit
• Schakelfrequentie: 0-25 kHz
• Isolatiespanning: 2500 Vrms (primary ∼ secondary)
• Foutresponstijd: ≤ 300 μs
• Testpunten: 29
• Werktemperatuur: -40°C tot +70°C
• Bergingstemperatuur: -45°C tot +85°C

De IS200BPIAG1A is speciaal ontworpen voor harde industriële omgevingen en is vooral geschikt voor de volgende toepassingen:

• Energieopwekking: Gasturbinesysteem: gebruikt voor aandrijving en monitoring van gasturbines
• Stoomturbinesysteem: geschikt voor industriële stoomturbinesystemen voor het opwekken van elektriciteit
• Elektrische installaties met gecombineerde cyclus: deze module is gebruikt voor het volgen van temperatuurveranderingen in hulplagers in een 400 MW-combineercentrale
• Hulpkrachtsystemen voor kerncentrales: worden gebruikt voor de temperatuurmonitoring van smeerolie

De IS200BPIAG1A integreert vier soorten signalen, stroom, spanning, RTD en thermocouple in één eenheid.het elimineert de noodzaak van externe omvormers en opwinding energiebronnen, waardoor de systeemarchitectuur en de veldbedrading aanzienlijk worden vereenvoudigd.

een accuraatheid van ≤ ± 0,05% FS, gecombineerd met een Butterworth-laagdoorlaatfilter van de vierde orde, zorgt voor signaalkwaliteit onder complexe bedrijfsomstandigheden;1 Gbps redundante achtergrondcommunicatie zorgt voor ononderbroken gegevensoverdrachtIn combinatie met een breed werktemperatuurbereik van -40°C tot +70°C en een anti-interferentieontwerp bereikt het apparaat een MTBF van meer dan 100.000 uur.

Geschikt voor industriële toepassingen, zoals chemische verwerking, elektriciteitsopwekking en windenergie, die strenge accuraatheid en continue werking vereisen.het is de voorkeursoplossing voor hoog betrouwbare procesbesturingssystemen.
