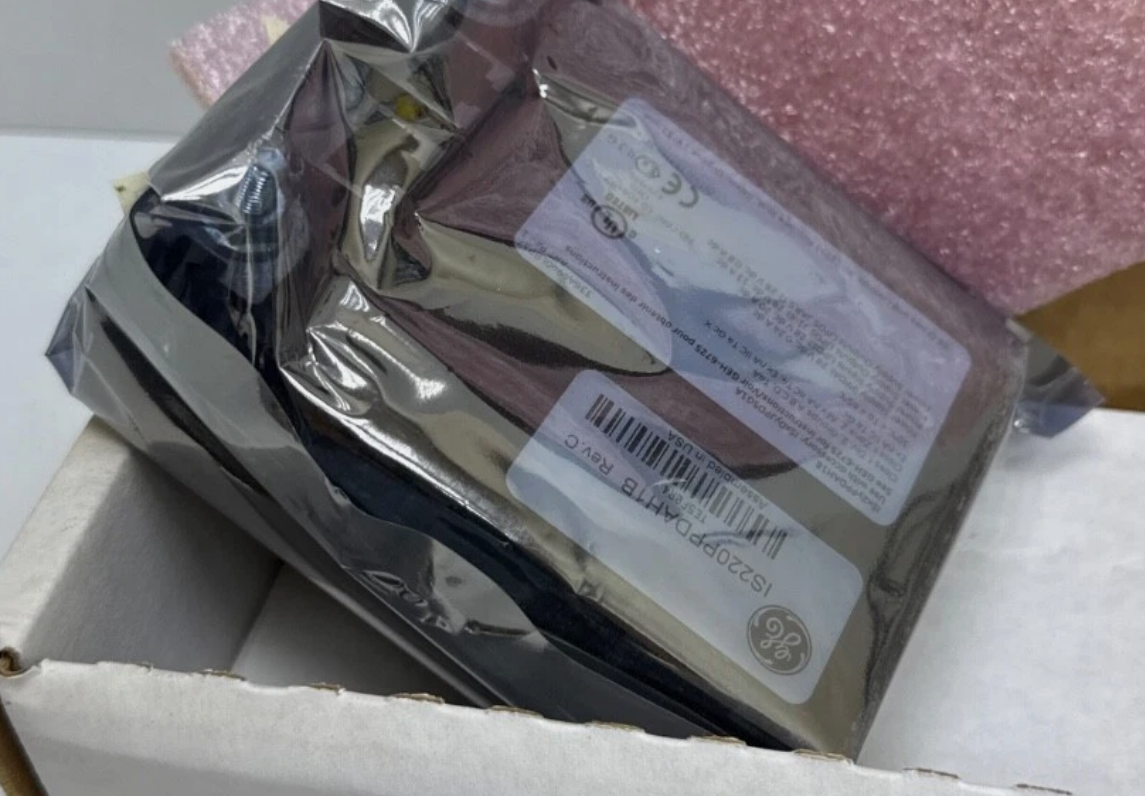

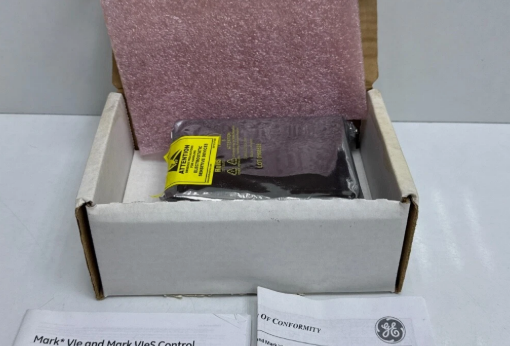

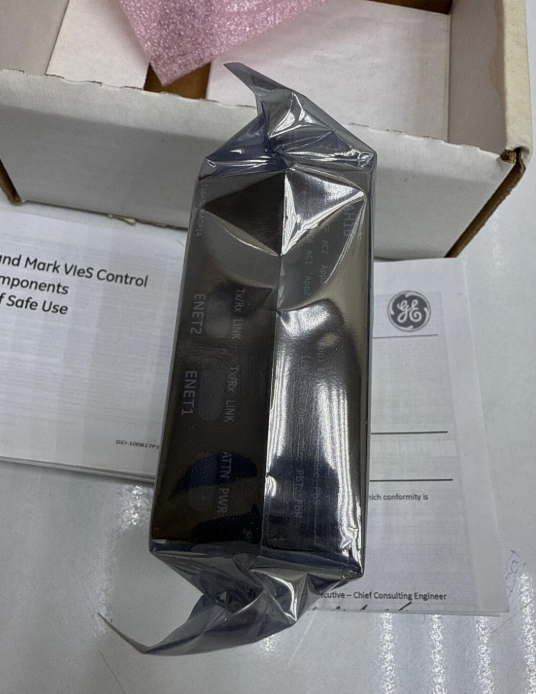

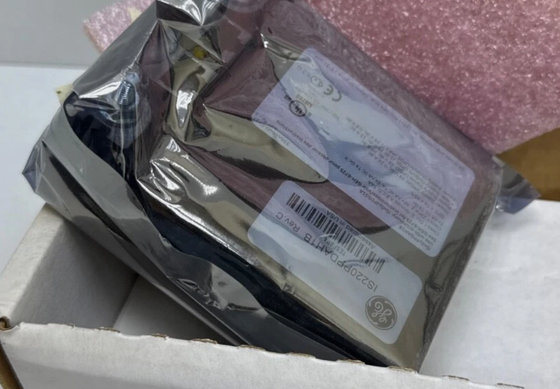

IS220PPDAH1B GE Merk VIe

• Bedrijfstemperatuur: -40°C tot +70°C
• Opslagtemperatuur: -55°C tot +85°C
• Relatieve luchtvochtigheid: 5%-95%
• Beschermingsgraad: IP20
• Ingangsspanning: 24 VDC (18-36 VDC)
• Uitgangsspanning: 24 VDC / 28 VDC, multi-kanaals geïsoleerd
• Uitgangsstroom: Maximaal 10 A per kanaal, totaal vermogen 480 W
• Stroomverbruik: Maximaal 5 W

Als een kerncomponent voor terugkoppeling van stroomverdeling in het Mark VIe besturingssysteem van GE, is de IS220PPDAH1B de voorkeursoplossing geworden voor het monitoren en beheren van stroomverdelingssystemen in sectoren zoals energieopwekking, olie en gas, chemicaliën en datacenters. De uitstekende functies omvatten plug-and-play elektronische ID, automatische herconfiguratie, dubbel redundante Ethernet-communicatie, 1:1 redundante hot-swap-mogelijkheid en vijf-niveau bescherming.

De module conditioneert terugkoppelingssignalen van stroomverdelingspanelen en biedt een Ethernet-interface voor aangesloten controllers. Dit bord verzamelt systeemterugkoppelingssignalen - waaronder stroombusspanning, status van aftakkingszekeringen, detectie van aardfouten en de gezondheid van het energiesysteem - van aangesloten kernverdelingspanelen (zoals JPDS, JPDM, JPDG of JPDC) en zendt deze informatie in realtime naar Mark VIe of Mark VIeS controllers via dubbel redundante Ethernet-interfaces.

In een gasturbinecentrale werd de IS220PPDAH1B ingezet in de sectie voor monitoring van stroomverdeling van het Mark VIe besturingssysteem. De module monitort aardfouten en lichte fluctuaties in de busbarspanning in realtime, en geeft vroege waarschuwingen af voordat de isolatie een kritieke drempel bereikt.

Dit stelt operationeel en onderhoudspersoneel in staat om tijdig in te grijpen voordat er een trip optreedt, waardoor de aanzienlijke financiële verliezen die het gevolg zouden zijn van ongeplande uitval succesvol worden voorkomen.

Ondersteunt de module hot-swapping?
Ja. Het Mark VIe I/O-pakket is ontworpen om hot-swapping te ondersteunen. Zorg er echter voor dat u bij het uitvoeren van deze bewerking geschikte ESD-beschermingsapparatuur draagt en verifieer dat het systeem zich niet in een kritieke operationele staat bevindt.

Op welke verdeelpanelen kan de IS220PPDAH1B worden geïnstalleerd?
Het wordt doorgaans geïnstalleerd op JPDM, JPDC of JPDS verdeelpanelen. De module is compatibel met JPDC, JPDS, JPDM en JPDG stroomvoorzieningspanelen.

Kan de module aardfouten zelfstandig detecteren?
De module kan aardingssignalen lokaal monitoren, maar geavanceerde detectie van aardfouten vereist installatie met een compatibel JPDE-bord.

Wat is de garantieperiode voor deze module?
Doorgaans is de garantieperiode voor originele producten 12 maanden.
