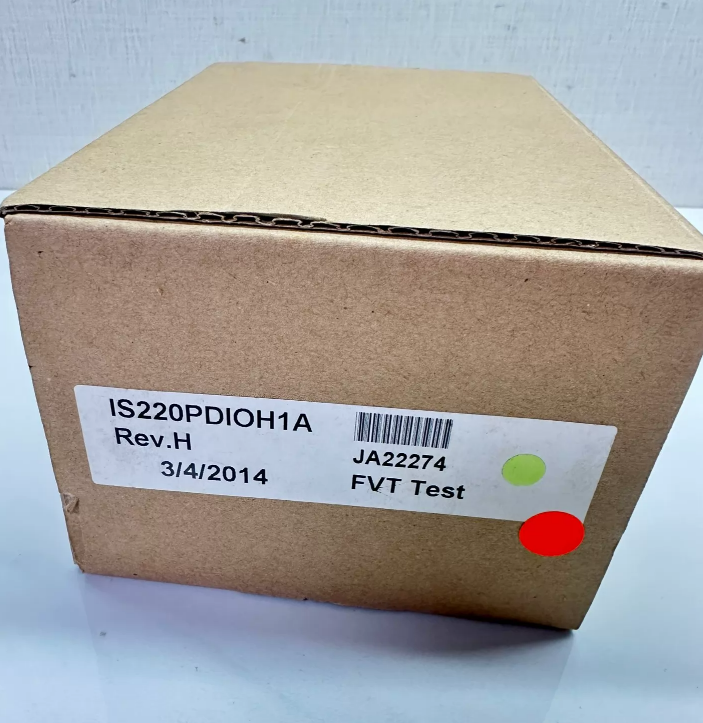

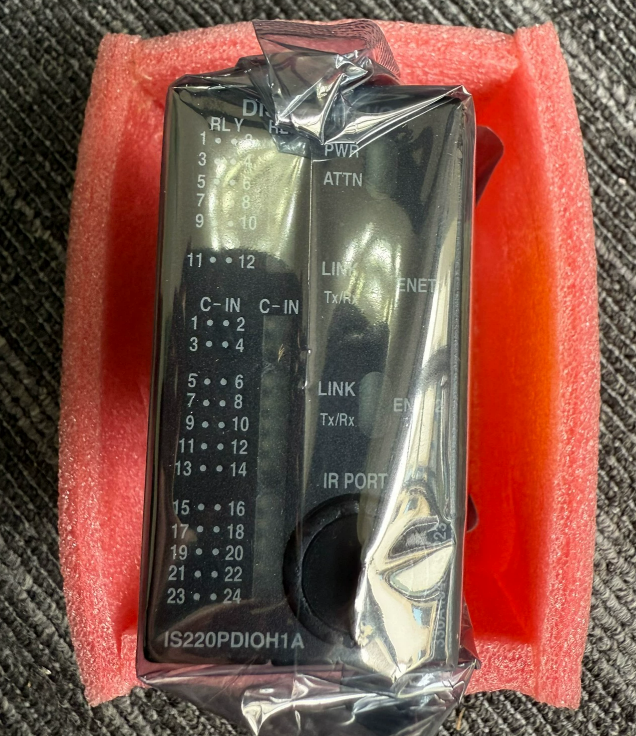

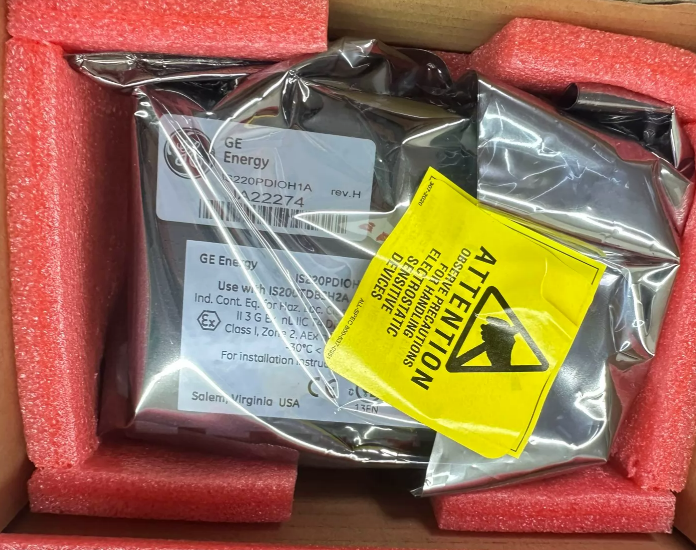

IS220PDIOH1A GE Mark VIe

• Werktemperatuur: -40°C tot +70°C (tot +85°C voor sommige modellen)
• Bergingstemperatuur: -55°C tot +90°C
• Relatieve luchtvochtigheid: 5%-95% (niet-condenserend)
• Bescherming: IP20
• Stroomtoevoerspanning: 24 V gelijkstroom (werkbereik: 9-36 V gelijkstroom)
• Energieverbruik: < 4 W
• Ondersteunt verschillende configuratiemodi, waaronder simplex, dual redundancy en triple redundancy (TMR)
• Compatibel met TMR-systemen en ondersteunt toepassingen op veiligheidsniveau SIL 2
• Met een warmwisselbaar ontwerp (opmerking: de werking moet worden uitgevoerd met de stroom uitgeschakeld), waardoor onderhoud of vervanging mogelijk is zonder de algemene werking te verstoren

De IS220PDIOH1A is een sterk geïntegreerde discrete input/output (I/O) module ontworpen door GE voor de Mark VIe Speedtronic-series besturingssystemen.Als essentieel onderdeel van een gedistribueerd besturingssysteem (DCS), deze module wordt voornamelijk gebruikt voor het opnemen van digitale signalen van veldtoestellen en het uitvoeren van besturingssignalen op basis van instructies van het besturingssysteem,Het systeem dient als een cruciale brug tussen veldtoestellen zoals sensoren en actuatoren en het besturingssysteem..
De kernontwerpfilosofie van de module, die in de industrie gewoonlijk "PDIO" (Discrete I/O Pack) wordt genoemd, is om zowel de digitale invoer- als de digitale uitvoerfuncties sterk te integreren op een enkel PCB.een one-stop-oplossing bieden voor het verkrijgen van gegevens van en het besturen van veldapparaten zoals contactenHet wisselt gegevens in realtime uit met de Mark VIe-controller via dual 100 Mbps full-duplex IONet Ethernet, waardoor extreem korte reactietijden worden gewaarborgd.

Bij een bepaalde centrale heeft het gebruik van deze module voor het in realtime monitoren van prestatiegegevens van de stoomturbine het niveau van operationele monitoring aanzienlijk verbeterd.Door verschillende bedrijfsparameters van de stoomturbine te verzamelen, de module biedt nauwkeurige, real-time gegevensondersteuning voor het besturingssysteem.

1. Installeer het terminalbord: installeer het geselecteerde terminalbord (TDBS of TDBT) veilig
2. Invoeging van de module: het PDIO-I/O-pakket wordt rechtstreeks in de aansluiting van het terminalbord geplaatst
3. Mechanische beveiliging: Beveilig de module mechanisch met behulp van de gegraven studs naast de Ethernet-poorten; de studs glijden in de overeenkomstige bevestigingsbeugels op het eindblok
4. Ethernet aansluiten: verbind een of twee Ethernet-kabels.
5. Verbinding van de stroom: verbinding van de drie-pins stroomconnector met een stroombron om stroom te leveren aan de module
6. Softwareconfiguratie: indien nodig, gebruik het ToolboxST-programma om het I/O-pakket te configureren
