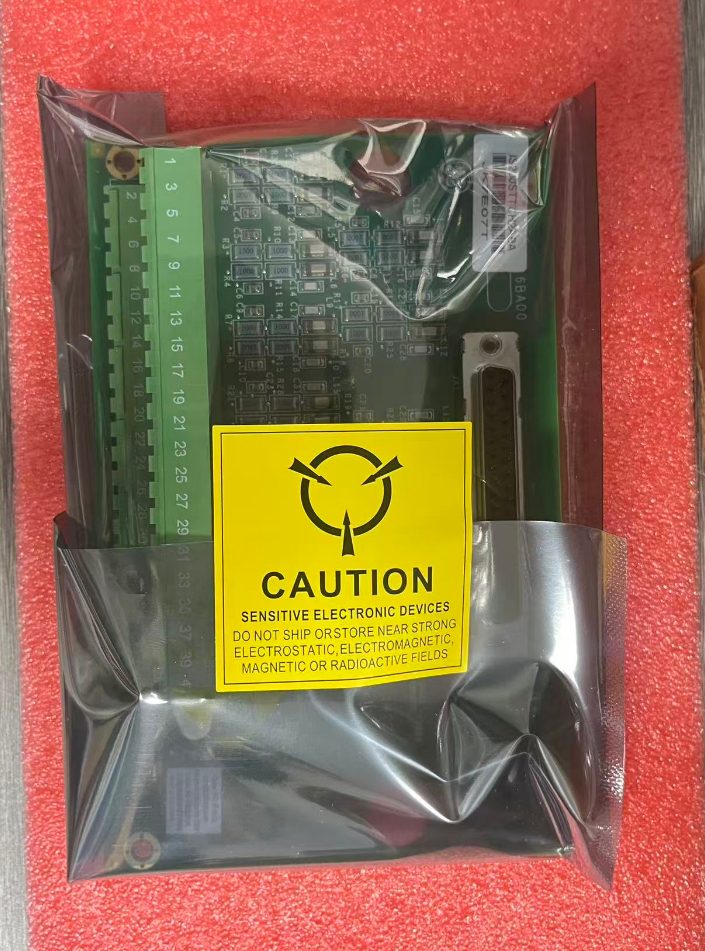

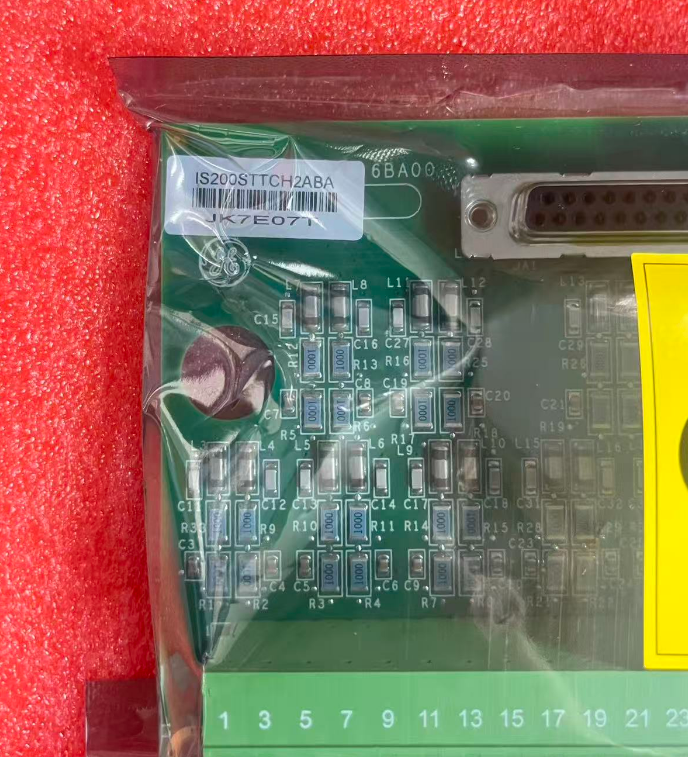

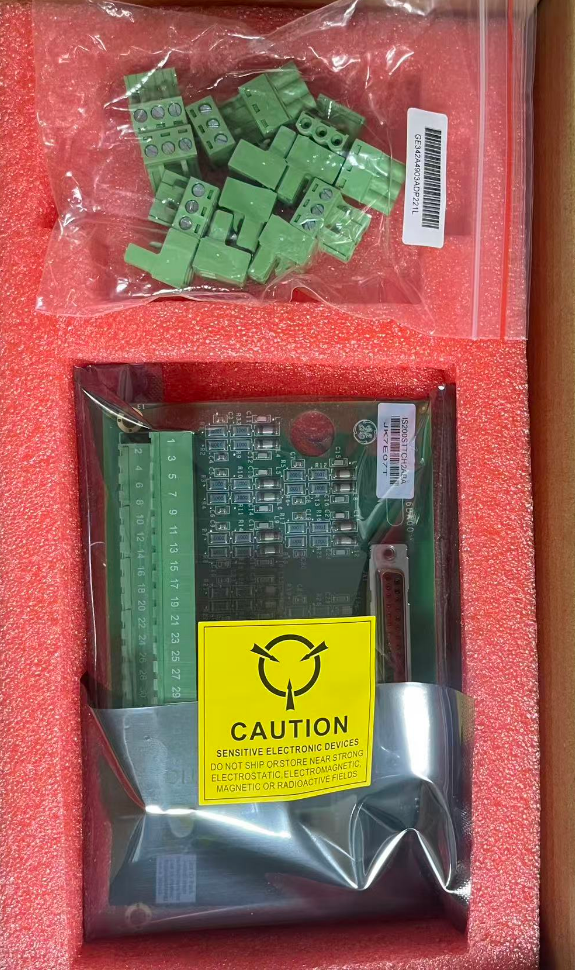

IS200STTCH2A GE-markering VI

  • IS200STTCH2A GE Mark VI
  • IS200STTCH2A GE Mark VI
  • IS200STTCH2A GE Mark VI
  • IS200STTCH2A GE Mark VI
Plaats van herkomst VS
Merknaam GE
Certificering Certificate of Origin
Modelnummer IS200STTCH2A
Min. bestelaantal 1 st
Prijs $3700
Verpakking Details Originele doosverpakking
Levertijd 5-7 dagen
Betalingscondities T/T
Levering vermogen 1-99 stuks / 3-5 dagen
Productdetails
Merk GE Modulenummer IS200STTCH2A
Catalogus Mark VI Verkoopprijs $ 3700
Oorsprong VS HS-code 8537101190
Voorwaarde Op voorraad Doorlooptijd 3-5 werkdagen
Bruto gewicht/verzendgewicht 2.2 lbs / 35,2 oz / 1 kg Verpakkingsgrootte 16 cm x 16 cm x 12 cm
Verzendhaven Xiamen Garantie 1 jaar
Betaling T/T Koerierspartners DHL, UPS, TNT, FedEx en EMS
Laat een bericht achter
Productomschrijving
IS200STTCH2A GE Mark VI
Merknaam General Electric
Model IS200STTCH2A
Catalogus Mark VI
Bruto gewicht/verzendgewicht 2.2 lbs / 35.2 oz / 1 kg
Verpakkingsmaat 16 cm x 16 cm x 12 cm
Land van oorsprong VS
HS-code 8537101190
Levertyd In voorraad
Zeehaven Xiamen
Betaling T/T
Verkoopprijs $ 3700
Garantie 12 maanden
Levertyd 3-5 werkdagen
Koerierspartners DHL, UPS, TNT, FedEx en EMS
Kenmerken
  • Werktemperatuur: -30°C tot +65°C (niet-condenserend)
  • Bergingstemperatuur: -40°C tot +85°C
  • Relatieve luchtvochtigheid: 5% tot 95% (niet-condenserend)
  • Hoogte: ≤ 4000 meter (verlaagde werking; 10% verlaging per kilometer)
  • Trillingsweerstand: 5-16 Hz: ±1,5 mm verplaatsing; 16-150 Hz: 1 g versnelling
  • Schokweerstand: 15 g/11 ms halve sinusgolf
  • Verontreinigingsgraad: klasse 2 (conform IEC 60664-1)
  • Installatieplaats: Inrichtingsbediening; vermijd direct zonlicht en chemisch corrosieve gassen
Beschrijving
De IS200STTCH2A is een speciale thermocouple-invoermodule voor besturingssystemen van de General Electric (GE) Mark VI-serie en maakt deel uit van de temperatuursignaalverwervingseenheden in de I/O-pakketserie.Deze module is speciaal ontworpen voor industriële gasturbinesHet omzet temperatuursignalen (zoals Type J, Type K,en Type T) verzameld van veldthermocouplesensoren in digitale signalen voor gebruik door het besturingssysteem bij de monitoring, beveiliging en gesloten-loopcontrole.
De module is voorzien van een Eurocard-vormfactor en ondersteunt VME bus backplane communicatie.met een vermogen tot maximaal 16 onafhankelijke thermocouple-kanalen (sommige configuraties omvatten een 8-kanaals terminalblok met speciale compensatieterminals voor koude verbinding)Het bevat ook een hoge-precisie-cold-junction compensation (CJC) circuit om de metingsnauwkeurigheid in het volledige bereik te garanderen.
Installatiestappen
  1. Controleer de chassis-slots: controleer of de doelslot een VME-busslot is (en geen P0-powerslot) en zorg ervoor dat er minstens 10 mm koelruimte is tussen aangrenzende slots.
  2. Voer de module in: Lijn de bovenste en onderste rails van de module met de rack slots, druk het dan gelijkmatig in totdat de backplane connector volledig is ingeschakeld." trek de bovenste en onderste bevestigingsschroeven aan (koppel: 0,5-0,6 N*m).
  3. Installeer het eindblok: bevestig het eindblok IS200TBTCH2A met behulp van een DIN-rail of een montageplaat in de kast en zorg ervoor dat het niet verder van de module-body ligt dan de lengte van de kabel toestaat.
  4. Verbind de kabel: gebruik een vooraf afgesloten afgeschermde kabel om de DB37-connector op het voorpaneel van de module aan te sluiten op de overeenkomstige connector op het eindblok.Vervolgens trek je de sluitingsschroeven aan (let op de richting om een verkeerde uitlijning te voorkomen).
  5. Sluit het thermocouple aan: Sluit het veld termocouple compensatie leidt naar de overeenkomstige "+" en "−" terminals op het terminal blok volgens hun polariteit,en het schild aan het ene uiteinde aan de zijkant van het terminalblok.
Gevalleringen
In de centrale van een petrochemische onderneming wordt de temperatuur van de omhulsel van de stoomturbine gemonitord met behulp van een enkelmodule, een enkelkanaalsysteem voor het verkrijgen van gegevens.Twee IS200STTCH2A-modules zijn geconfigureerd met DMR-redundantie, waarbij elke module onafhankelijk gegevens verzamelt van twee PT100-thermistors op hetzelfde lager.
Dit voorkomt niet alleen het verliezen van temperatuursignalen en de daaropvolgende noodontplooiing als gevolg van modulefouten, maar maakt ook het verkrijgen van overbodige temperatuursignalen mogelijk.Bij storing van een van beide modules, schakelt het systeem automatisch over op gegevens van de back-upmodule, zodat de eenheid het hele jaar door zonder ongeplande stilstand kan werken.
Veelgestelde vragen
Wat zijn de belangrijkste verschillen tussen de IS200STTCH2A en de IS200STTCH1A?
De belangrijkste verschillen zijn onder meer: (1) Het aantal kanalen op de STTCH2A is van 8 naar 16 verhoogd; (2) Er is ondersteuning voor thermoparen van type N en type B toegevoegd;(3) De CJC-nauwkeurigheid is verbeterd van ±1°C tot ±0°C..5°C; (4) Het is compatibel met het hogesnelheids UDB-communicatieprotocol, waardoor de gegevenshernieuwingssnelheid wordt verhoogd tot 100 ms (voorheen 200 ms).
Is het noodzakelijk om het systeem uit te schakelen wanneer een module wordt vervangen?
In een redundante DMR/TMR-configuratie wordt hot-swapping ondersteund zonder dat het systeem moet worden uitgeschakeld; in een monomoduleconfiguratie moet het systeem echter vóór vervanging worden uitgeschakeld;anders, zal het signaal van dat meetpunt verloren gaan, wat een beschermingsmaatregel kan veroorzaken.
Wat is de garantieperiode voor deze module?
Normaal gesproken is de garantieperiode voor originele producten 12 maanden.
IS200STTCH2A GE Mark VI Module
