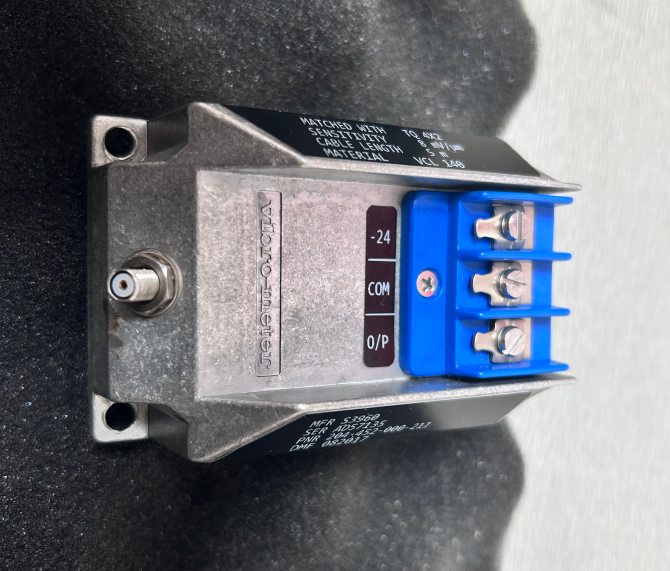

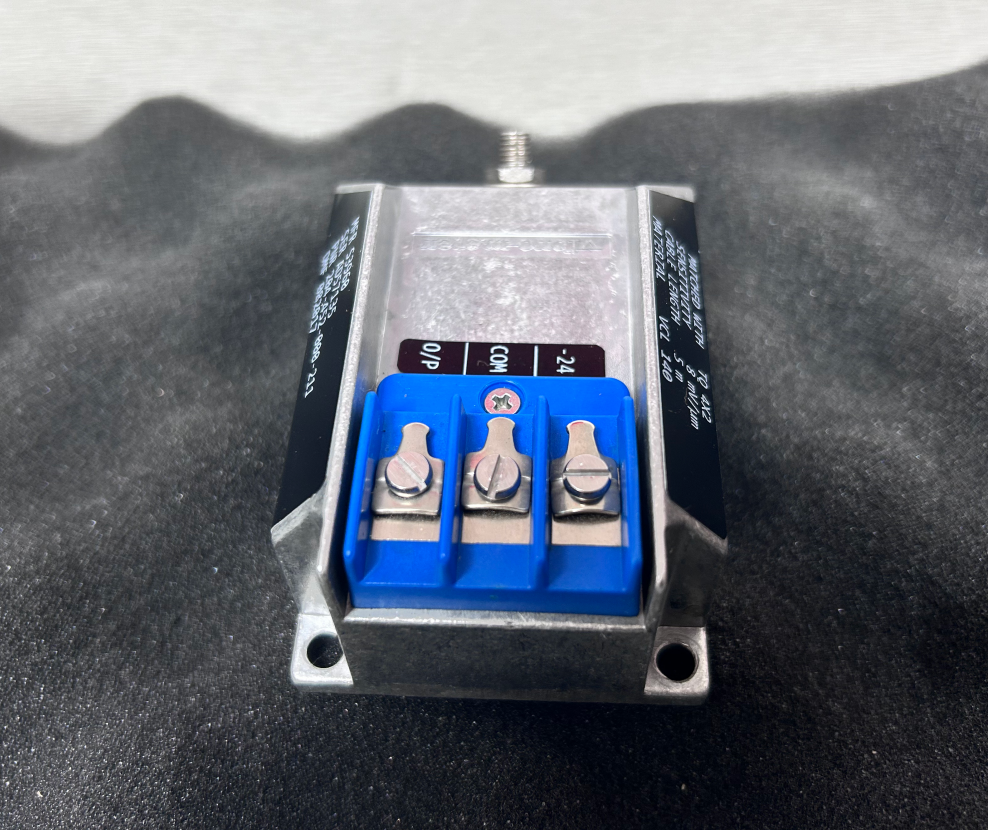

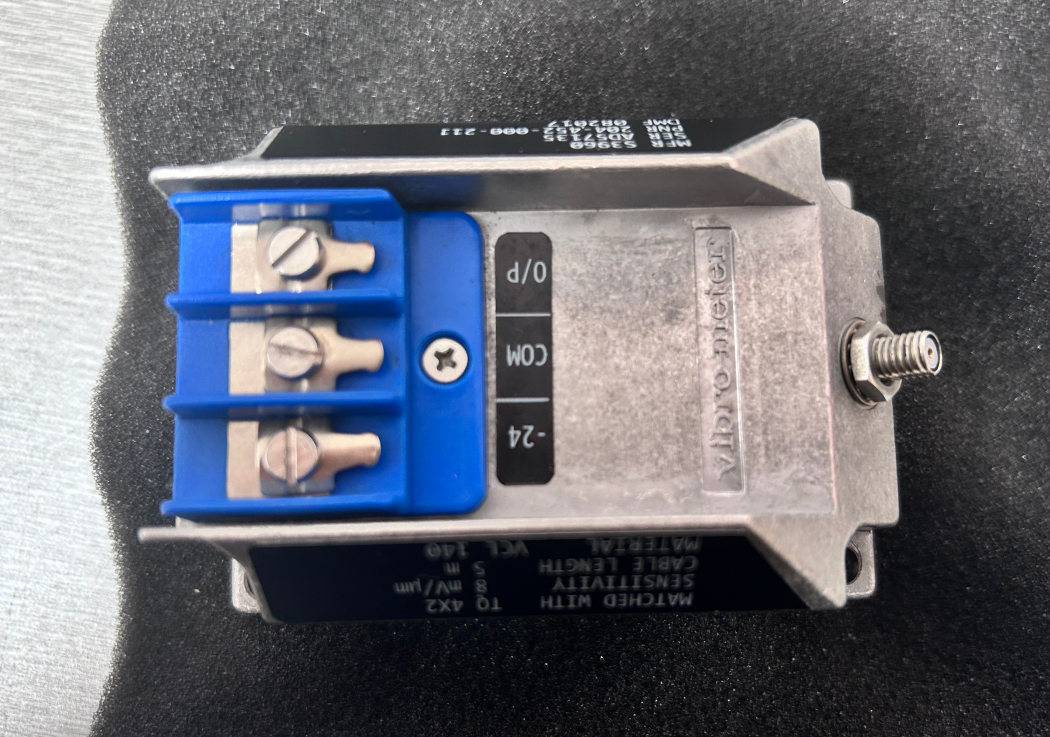

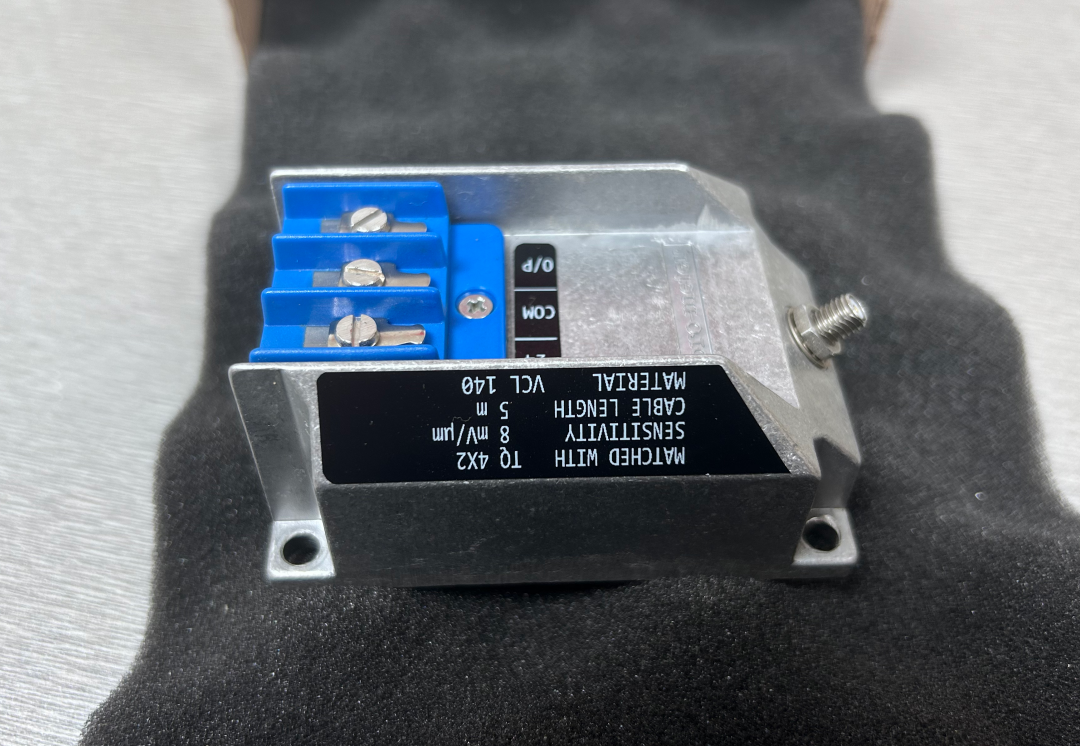

IQS452 204-452-000-021

IQS452 204-452-000-021is een hoogwaardige signaalconditioner die voornamelijk is ontworpen voor kritische trillingsbewakingstoepassingen in roterende machines.Het is voorzien van een geïntegreerde hoogfrequente oscillator/demodulator die een aandrijfsignaal levert aan compatibele sensoren en het elektromagnetische veld genereert dat nodig is voor de gapmeting.

In combinatie met de niet-contact sensoren TQ402 of TQ412 vormt het een compleet, gekalibreerd wervelstroomproximiteitsmetingssysteem met volledig uitwisselbare componenten.Het systeem maakt het mogelijk om de relatieve verplaatsing van bewegende machineonderdelen zonder contact te meten, waarbij een spannings- of stroomsignaal wordt uitgezonden dat evenredig is met de afstand tussen de sensorsondepunt en het doel (zoals een machineas).

• Minimale splitsingsspanning: -1,6 V
• Maximale splitsing: -17,6 V
• Dynamisch bereik: 16 V
• Uitgangsimpedantie: 500 Ω
• Kortsluitingsstroom: 45 mA
• Voerspanning: -20 V tot -32 V
• Voedingsstroom: 13 ± 1 mA (maximaal 25 mA)
• Invoercapaciteit: 1 nF
• Inlaatinductiviteit: 100 μH

• Hoogprecisie meting: bereikt verplaatsingsmeting op microniveau op basis van het principe van wervelstroom
• Uitzonderlijke betrouwbaarheid: hoogwaardige onderdelen en een aluminium behuizing, geschikt voor harde industriële omgevingen
• Flexible configuratie: Configureerbaar meetbereik en -gevoeligheid; ondersteunt stroom- of spanningsuitgang
• Explosiebestendige certificering: dubbele ATEX- en CSA-certificering voor gebruik in explosieve omgevingen
• Onderling uitwisselbaarheid van componenten: alle systeemcomponenten zijn volledig uitwisselbaar, waardoor onderhoud wordt vergemakkelijkt
• Grote temperatuuraanpassingsvermogen: werktemperatuur van -30°C tot +70°C
• Signaloverdracht over grote afstanden: de huidige uitgangsmodus ondersteunt signaaloverdracht over grote afstanden
• Voorspellende onderhoudsondersteuning: realtime monitoring van de trillingsstatus van roterende machines

Energieopwekking: Vibratiebewaking van stoomturbines, gasturbines, generatoren en windturbines

Olie en gas: Vibratieanalyse en -bewaking van compressoren, pompen en leidingen

Vervaardiging: gezondheidsbeheer van kritieke apparatuur zoals elektromotoren, versnellingsbakken en ventilatoren

Vervoer: proeven van vliegtuigmotoren en controle van spoorlagers

Roterende machines: turbocompressoren, hydraulische turbines, wisselstroomgeneratoren, enz.

Een gascentrale maakt gebruik van de IQS 452 (model 204-452-000-021) in combinatie met TQ 412 nabijheidssensoren om de schachttrillingen en de asverschuiving van zijn gasturbines in realtime te controleren.

Het systeem geeft een hooggevoelig spanningssignaal van 8 mV/μm en wordt via een drie-draadconfiguratie aangesloten op de DCS.het operationele en onderhoudsteam in staat stelt om vroegtijdig abnormale trends van trillingen op te sporen en ongeplande stopzetting te voorkomen.

Welke uitvoertypen wordt ondersteund door de IQS 452 (204-452-000-021)?

Dit model maakt gebruik van een spanningsuitgang (configuratie met drie draden) met een uitgangsbereik van -1,6 V tot -17,6 V en een dynamisch bereik van 16 V.De IQS 452-serie ondersteunt ook een stroomuitgang (2-draad) configuratie, die kan worden geselecteerd op basis van de bestelvereisten.

Welke sensoren kunnen met de IQS 452 worden gebruikt?

De IQS 452 is voornamelijk ontworpen voor gebruik met TQ 402 of TQ 412 contactloze nabijheidssensoren.

Hoe wordt de totale lengte van het systeem bepaald?

De totale systeemlengte (TSL) is de som van de integrale kabellengte van de sensor en de verlengkabellengte. De 204-452-000-021 is geconfigureerd als een totale systeemlengte van 5 m.De minimale TSL-vereiste is 4.4 m voor een verbinding van 5 m en 8,8 m voor een verbinding van 10 m.

Wat is de garantieperiode?

Standaard industriële garantie: 12 maanden; met een goede installatie en zonder overbelasting heeft het product een levensduur van 5-10 jaar.
