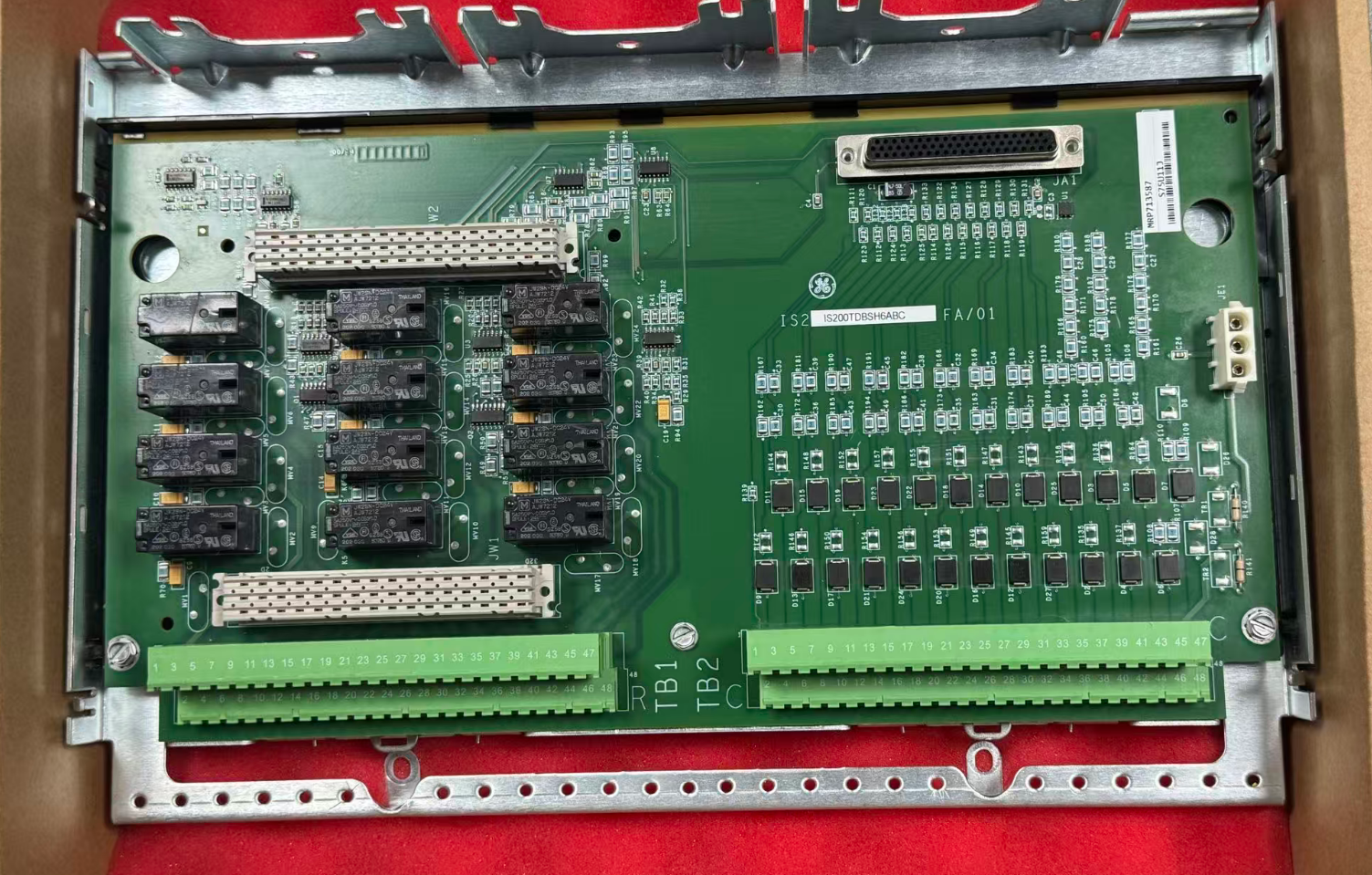

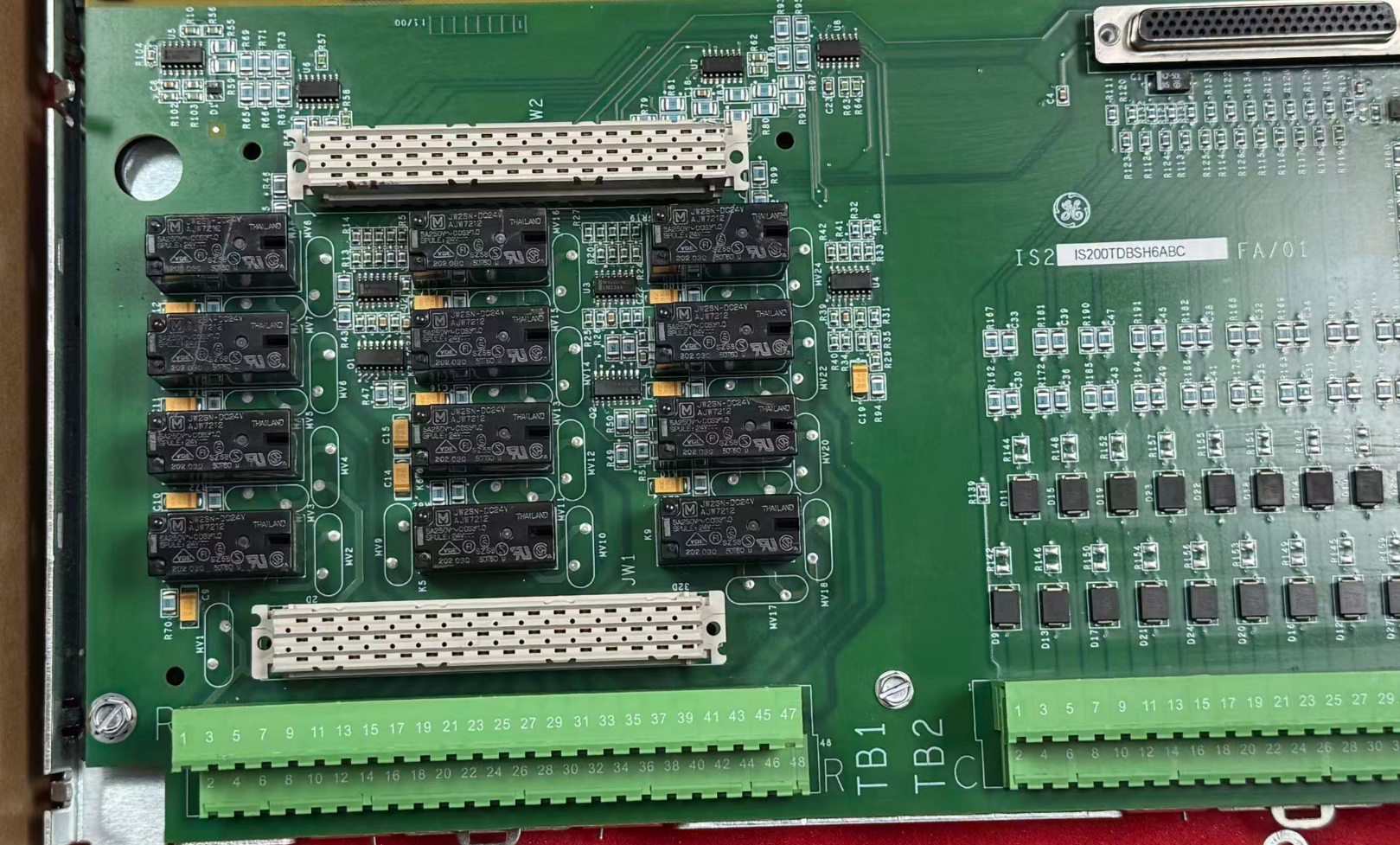

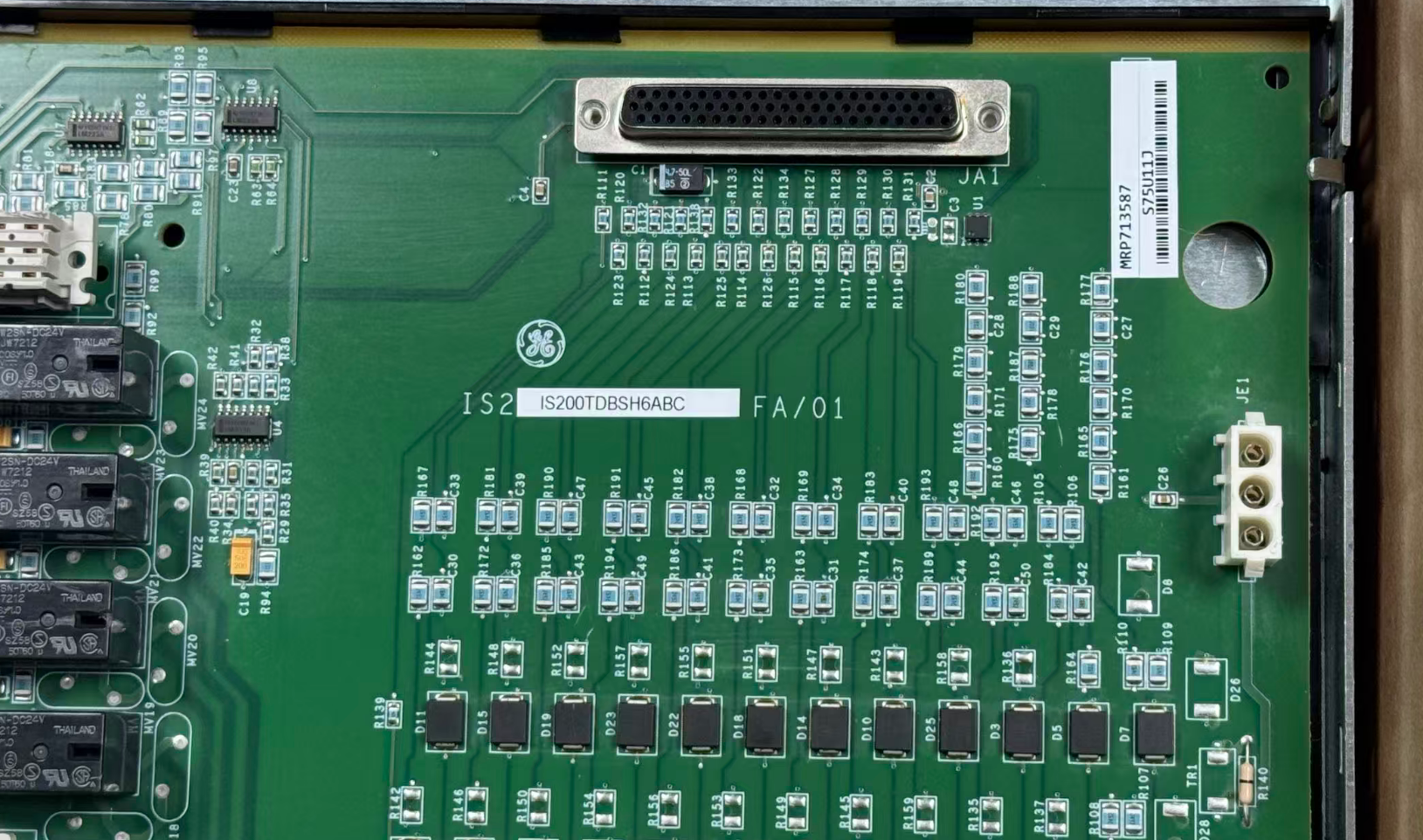

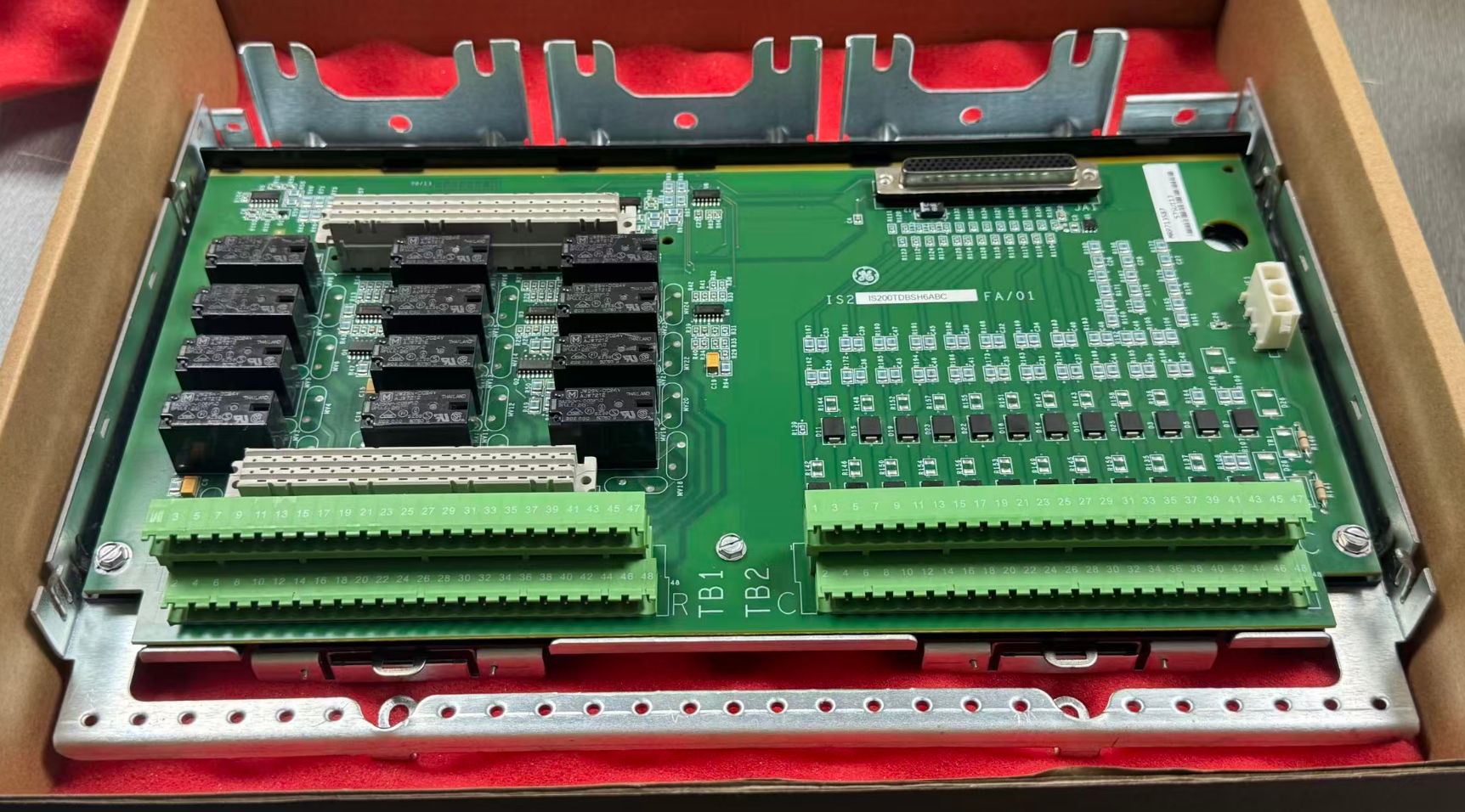

IS200TDBSH6A GE Mark VI Discrete I/O-simplex-terminalkaart

De GE IS200TDBSH6A is een discreet simplex-terminalbord. Het fungeert als een fysieke interface en verbindt logische signalen van verschillende veldgebaseerde discrete sensoren (zoals drukschakelaars, temperatuurschakelaars en klepstandsignalen) met het besturingssysteem. Tegelijkertijd zet het de logische commando's van de controller om in droge contactuitgangen via ingebouwde relais om externe actuatoren zoals magneetkleppen en contactors aan te sturen.

Dit model is de simplex tegenhanger van de TMR-versie (Triple Modular Redundant), TDBTH6A, en is ontworpen voor niet-veiligheidskritische BOP- (Balance of Plant)- en hulpcircuits. Het modelachtervoegsel "6A" is van cruciaal belang; het betekent 125V DC-compatibiliteit, met spanningsdelers en metaaloxidevaristoren (MOV's) die speciaal zijn ontworpen voor 125V-transiënten - waardoor het zich onderscheidt van de 24V-versie (achtervoegsel "H2A").

• Ingangskanalen: 24 kanalen, groepsgeïsoleerd (compatibel met droog contact)
• Ingangsbevochtigingsspanning: 100-145 V DC (nominaal 125 V DC)
• Uitgangskanalen: 12 Form-C SPDT-relais
• Contactvermogen: 0,6 A bij 125 V DC / 3,15 A bij 24 V DC / 120 V AC
• Logische voeding: +5 V DC (van PDIO-pakket)
• Veldvoeding: Extern 125 V DC (door gebruiker geleverd)
• Isolatiespanning: 1500 Vrms (kanaal-naar-backplane)
• Bedrijfstemperatuur: -30°C tot +65°C
• Relatieve vochtigheid: 5-95% RH (niet-condenserend)
• Montage: DIN-rail of vlakke montage

GE-EX2000.pdf

• Dit model dient als een simplex alternatief voor de TMR-versie en elimineert de noodzaak van TMR-hardware in niet-kritieke lussen, waardoor de kosten met ongeveer 50% worden verlaagd in vergelijking met de TMR-versie, terwijl ook de kastkosten en de voorraad reserveonderdelen worden verlaagd.
• Het ondersteunt rechtstreeks de 125V DC-veldapparaten die vaak in energiecentrales worden aangetroffen, waardoor de noodzaak voor externe signaalomvormers wordt geëlimineerd en de systeemarchitectuur wordt vereenvoudigd.
• Het ontwerp maakt gebruik van discrete componenten in plaats van een hoog integratieniveau, wat een grotere flexibiliteit biedt voor toekomstig onderhoud en de vervanging van specifieke componenten.
• Ontworpen voor een breed industrieel temperatuurbereik, is het bestand tegen de zware omstandigheden van elektriciteitscentrales. Het ondergaat een inbrandtest voorafgaand aan verzending, waardoor een hoge betrouwbaarheid en duurzaamheid wordt gegarandeerd.
• Het ondersteunt online hot-swapping en maakt gebruik van ingebouwde EEPROM om automatisch kanaaltypen te identificeren, waardoor elk aansluitblok in slechts ongeveer 3 minuten kan worden vervangen.

1. Inspecteer periodiek de integriteit van de conforme coating om kortsluiting op de printplaat te voorkomen die wordt veroorzaakt door chemische corrosie of fysieke schade
2. Maak gebruik van de ingebouwde hardwarefiltering en diagnostische functies voor ruisonderdrukking van het systeem om de kwaliteit van het ingangs-/uitgangssignaal regelmatig te controleren en potentiële bronnen van elektromagnetische interferentie te identificeren
3. Controleer tijdens stilstand van de apparatuur voor onderhoud of de DIN-railclips of montageschroeven goed vastzitten en verwijder het opgehoopte stof van het plaatoppervlak om een ​​optimale warmteafvoer en isolatieprestaties te garanderen

Bij een grote energiecentrale met gecombineerde cyclus heeft het technische team de kern-I/O-terminal geüpgraded naar het IS200TDBTH6A-model om te voorkomen dat hoogfrequente ruis valse uitschakelalarmen veroorzaakt.

Dankzij de superieure hardwarefiltering en de 12V RMS AC-spanningsonderdrukkingsmogelijkheden van het apparaat werd hoogfrequente ruis effectief geïsoleerd, waardoor de nauwkeurigheid van de signaaloverdracht tot 100% werd verhoogd.

Na de upgrade elimineerde de fabriek niet alleen het risico van ongeplande uitschakelingen veroorzaakt door valse alarmen, maar kreeg ze ook nauwkeurige controle over hulpapparatuur via stabiele relaisuitgangen, waardoor de algehele operationele efficiëntie en veiligheid van de unit aanzienlijk werd verbeterd.
