IS200TVIBH2B GE Mark VI

  • IS200TVIBH2B GE Mark VI
  • IS200TVIBH2B GE Mark VI
  • IS200TVIBH2B GE Mark VI
  • IS200TVIBH2B GE Mark VI
Plaats van herkomst VS
Merknaam GE
Certificering Certificate of Origin
Modelnummer IS200TVIBH2B
Document GE Mark VI.pdf
Min. bestelaantal 1 st
Prijs $1900
Verpakking Details Originele doosverpakking
Levertijd 5-7 dagen
Betalingscondities T/T
Levering vermogen 1-99 stuks / 3-5 dagen
Productdetails
Merk GE Modulenummer IS200TVIBH2B
Catalogus Mark VI Verkoopprijs $1.900
Voorwaarde Op voorraad Oorsprong VS
Doorlooptijd 3-5 werkdagen Garantie 1 jaar
Gewicht 1KG
Laat een bericht achter
Productomschrijving

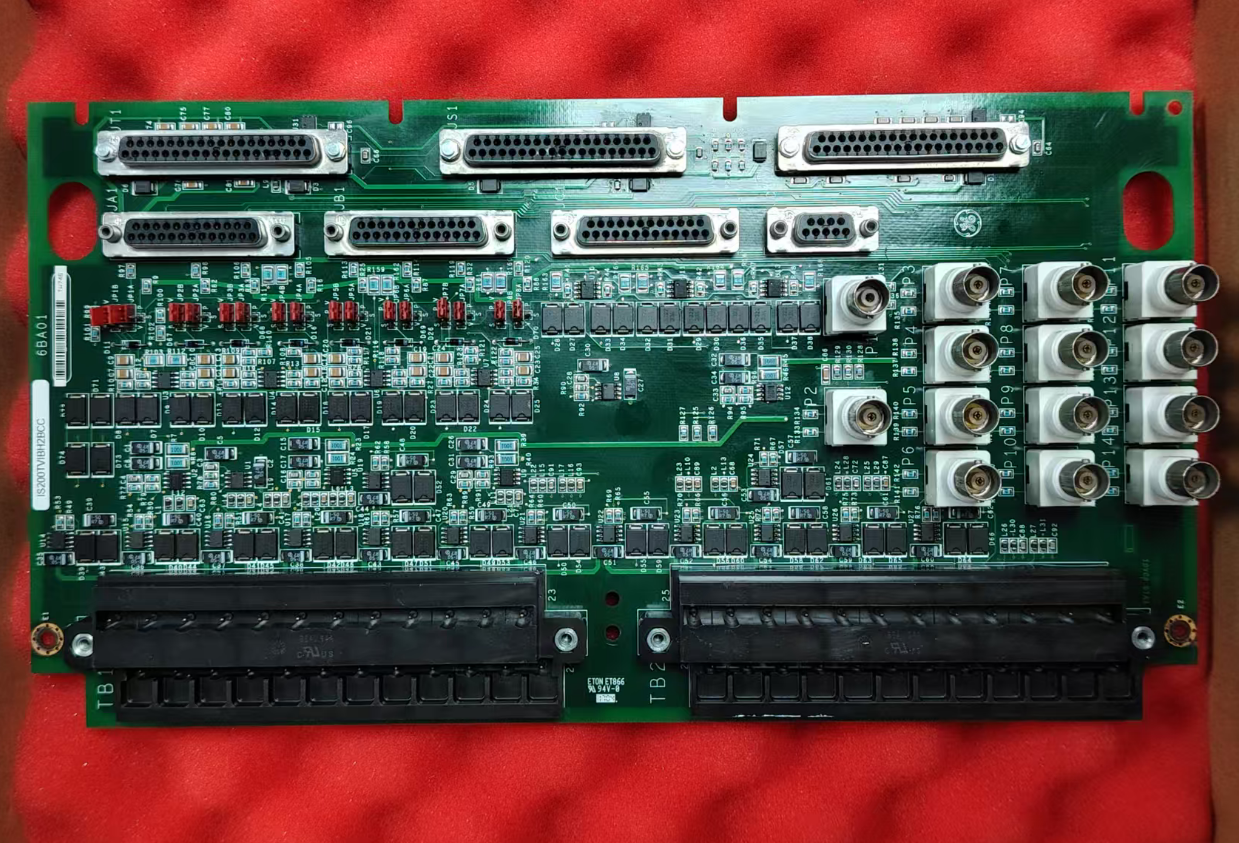

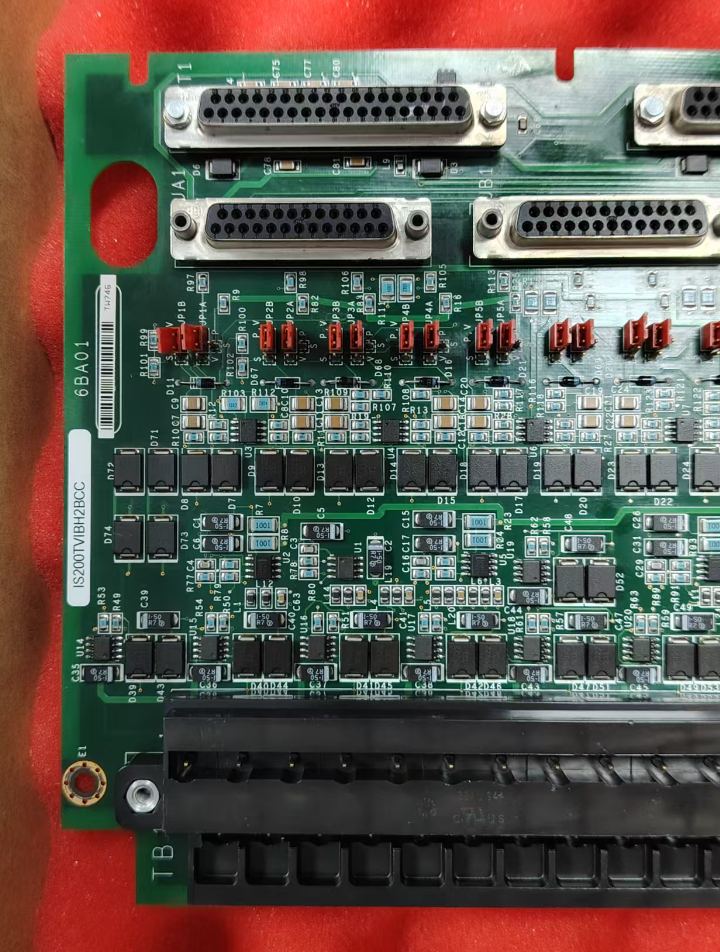

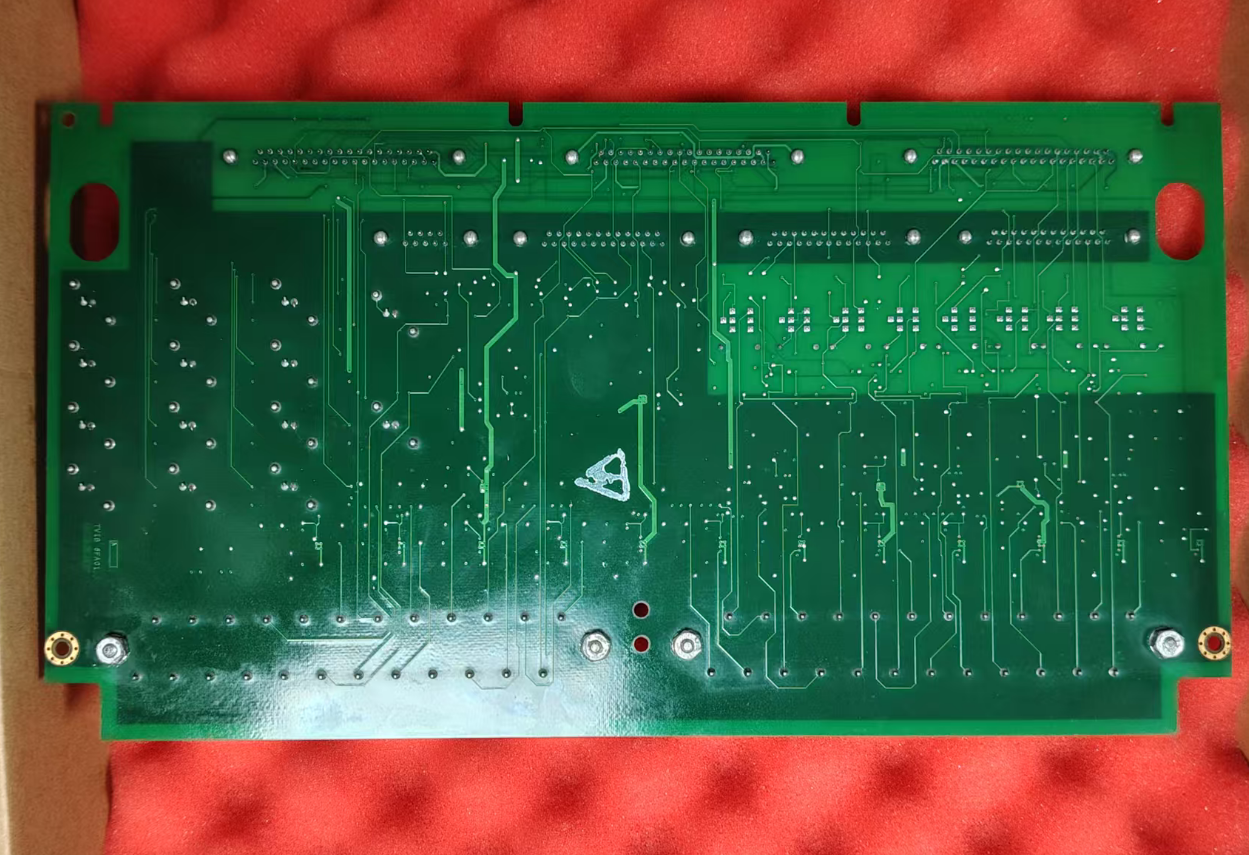

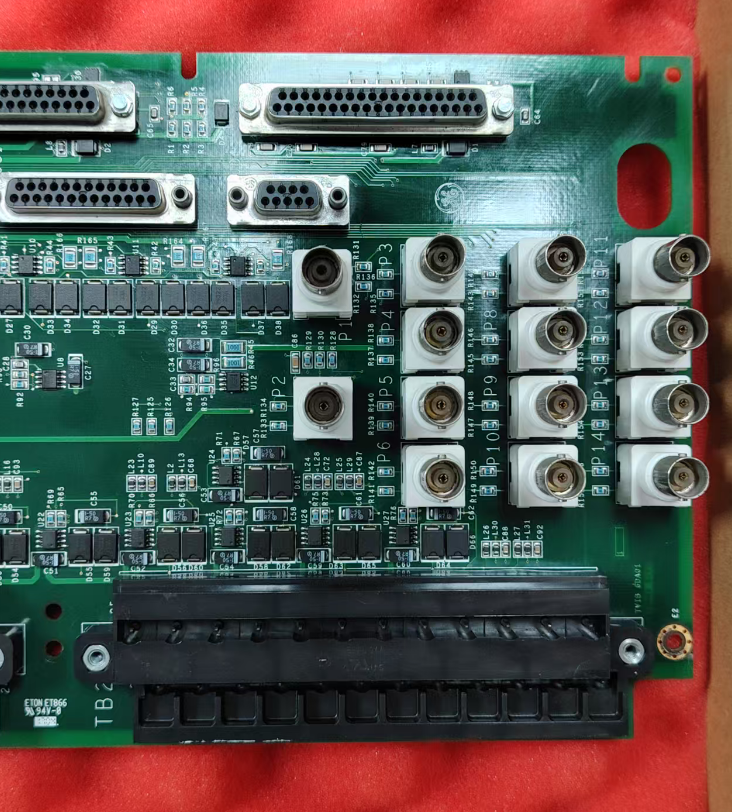

IS200TVIBH2B GE Mark VI Vibration Terminal Board
De IS200TVIBH2B is een trillingssignaal terminal board ontworpen en geproduceerd door General Electric (GE).als hardware-interface voor het trillingsbewakingssysteem, die sensoren aansluit op de hoofdbesturingsmodule, waardoor de trillingsstatus van stoomturbinegeneratoren nauwkeurig kan worden gecontroleerd en beschermd.
In het Mark VI trillingsanalyse systeem werkt de IS200TVIBH2B meestal samen met de IS200VVIB-plaat.deze kaart kan worden aangesloten op maximaal drie VVIB-boards van dezelfde serieIn een TMR (Triple Module Redundancy) -systeemconfiguratie kan één TVIB-bord aansluiten op drie VVIB-boards.
De kernfunctie van de IS200TVIBH2B is het verstrekken van directe fysieke en elektrische terminal mapping voor roterende machine instrumentatie, het verwerken van signaal conditionering, gegevensverwerking,en communicatie met andere modulesHet dient als primair eindpunt voor meerdere trillingssonden en versnellingsmeters, waarbij analoge signalen naar een GE Mark VIe of compatibel bewakingssysteem worden geleid.
IS200TVIBH2B GE Mark VI Vibration Terminal Board
Belangrijkste kenmerken
  • Productsoort: Vibratieterminaalbord
  • Serie: Mark VI
  • Inlaatspanning: 24 V gelijkstroom
  • Werktemperatuur: -40°C tot +70°C
  • Bergingstemperatuur: -40°C tot +85°C
  • Vibratie I/O-poorten: 8
  • Totaal I/O-kanalen: 16
  • Invoertype: analoog
  • Inlaatbereik: 0 tot 10 V
  • Genauigheid: 0,1%
  • Resolutie: 12 bit
  • Monstertempo: 100 kHz
  • Communicatie-interface: RS485
Productspecificaties
Merknaam General Electric
Model IS200TVIBH2B
Catalogus Mark VI
Bruto gewicht 2.2 lbs / 35.2 oz / 1 kg
Verpakkingsmaat 16cm x 16cm x 12cm
Land van oorsprong VS
HS-code 8537101190
Levertyd In voorraad
Zeehaven Xiamen
Betaling T/T
Verkoopprijs $1.900
Garantie 12 maanden
Verwerkingstijd 3-5 werkdagen
Koerierpartners DHL, UPS, TNT, FedEx en EMS
Een gevalstudie
In een toepassing waarbij een industriële stoomturbine met een enkele extractie wordt gebruikt,het IS200TVIBH2B-terminalbord wordt gebruikt voor de aansluiting van de X/Y-as vibratiesondes die zijn geïnstalleerd op de voor- en achterlagers van de turbineHet verzamelt de trillingssignalen van de rotor in realtime en stuurt de gegevens naar het Mark VI-besturingssysteem.
Wanneer de trillingsamplitude de vooraf ingestelde alarmdrempels overschrijdt, waarschuwt het systeem de bediener; als de trillingen verder verslechteren en de drempelwaarde bereiken, wordt de beschermingslogica geactiveerd.en de turbine onmiddellijk wordt uitgeschakeld via een elektronische starttoestel (ETD), waardoor wrijving tussen de rotor- en statorcomponenten wordt voorkomen en catastrofale storingen worden voorkomen.
Vibration monitoring system application diagram
Voorzorgsmaatregelen voor de installatie
Veilige installatie Zorg ervoor dat het eindbord veilig op zijn plaats is in de kast. Alle bevestigingsschroeven moeten worden gespannen tot het gespecificeerde koppel om loskomen door trillingen te voorkomen.
Keuze van de kabel Voor trillingssignalen moet een afgeschermde kabel met gedraaide paren worden gebruikt.
Isolatie van kabels Er moet voldoende isolatie worden gehandhaafd tussen hoogspanningsveldkabels en laagspanningsvibratiesignaalkabels om inductieve koppeling te voorkomen.
Specificaties voor het aanleggen Het kabelschild moet worden afgesloten op het aangewezen aardingspunt op het eindbord om ervoor te zorgen dat de totale lusimpedantie de voor de bewakingsmodule aangegeven drempel niet overschrijdt.Het schild dient alleen aan het eind van de signaalbron te worden geaard of zoals vereist door de ontwerpdocumentatie van het systeem om grondlussen te voorkomen..
Ventilatie en warmteafvoer Een ventilatieruimte van ten minste 30 mm rond de module moet worden gehandhaafd.
Test na installatie Na de installatie wordt een punt-tot-punt elektrische continuïteitstest uitgevoerd om te waarborgen dat er geen kortsluitingen zijn tussen de signaaldraden en het chassis van de kast.
Kennisgeving van de draadloosheid Alle veldbedrading moet volgens het schema van het circuit worden gemarkeerd voordat deze wordt aangesloten op de schroefterminals.
Onderhoudsmethoden
Online testen Het Mark VI-systeem ondersteunt online functionele tests van beschermingssystemen, met inbegrip van trillingsbewakingslussen,de integriteit van de alarm- en triplogic kunnen worden gecontroleerd terwijl de eenheid in bedrijf is.
Toezicht op de conditie Via het HMI-operatorstation (Human-Machine Interface) kunnen operators real-time informatie bekijken zoals trillingsniveaus, 1X trillingsamplitude en fasehoek, trendanalyse uitvoeren,en het implementeren van voorspellend onderhoud.
Foutdiagnose Wanneer het systeem afwijkingen detecteert, zoals sensorverbindingen, stroomstortingen of signalen buiten bereik,specifieke alarmmeldingen worden op de HMI gegenereerd om onderhoudspersoneel te helpen snel het probleem te identificeren.
Vaak gestelde vragen
Is de IS200TVIBH2B te kalibreren?
Deze kaart heeft geen potentiometers en vereist geen kalibratie.
Is de IS200TVIBH2B compatibel met alle kaarten in de Mark VIe-serie?
Met uitzondering van de VVIB-kaart is deze kaart niet compatibel met andere kaarten uit de Mark VIe-serie.
Welke as snelheden ondersteunt de IS200TVIBH2B?
Het ondersteunt as snelheden variërend van 3000 tot 3600 t/min. Hoger as snelheden vereisen een hogere bemonstering snelheid.
