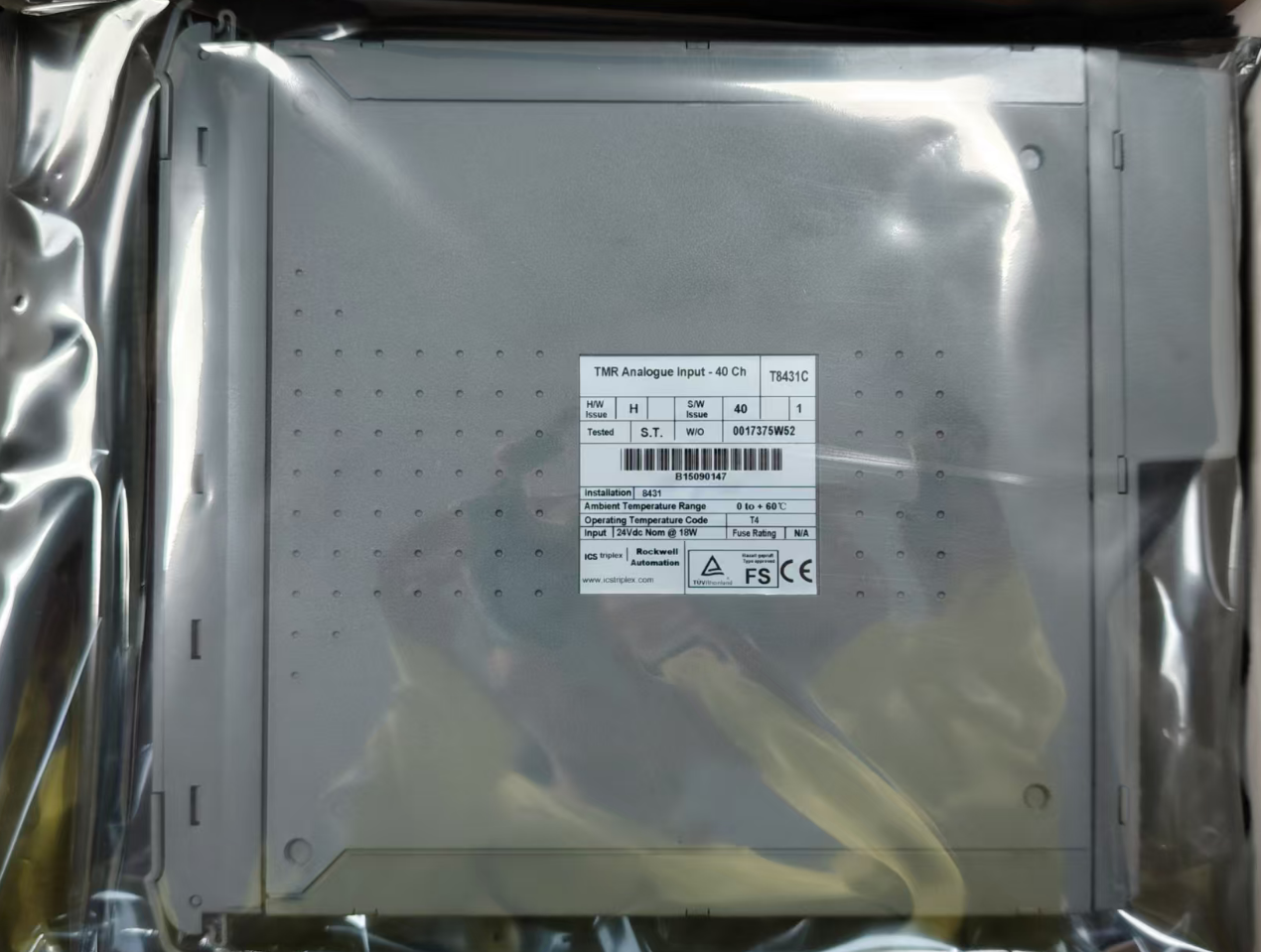

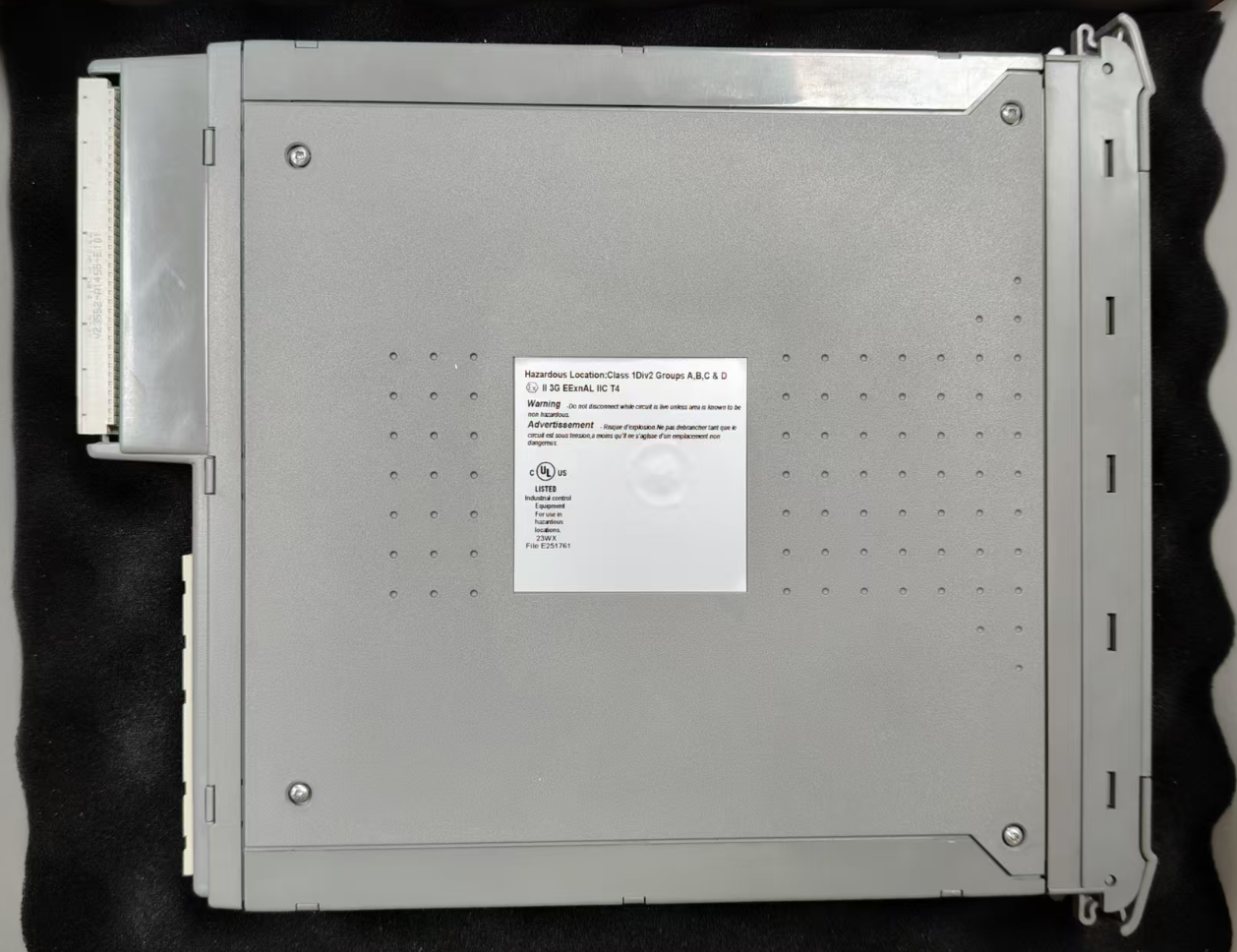

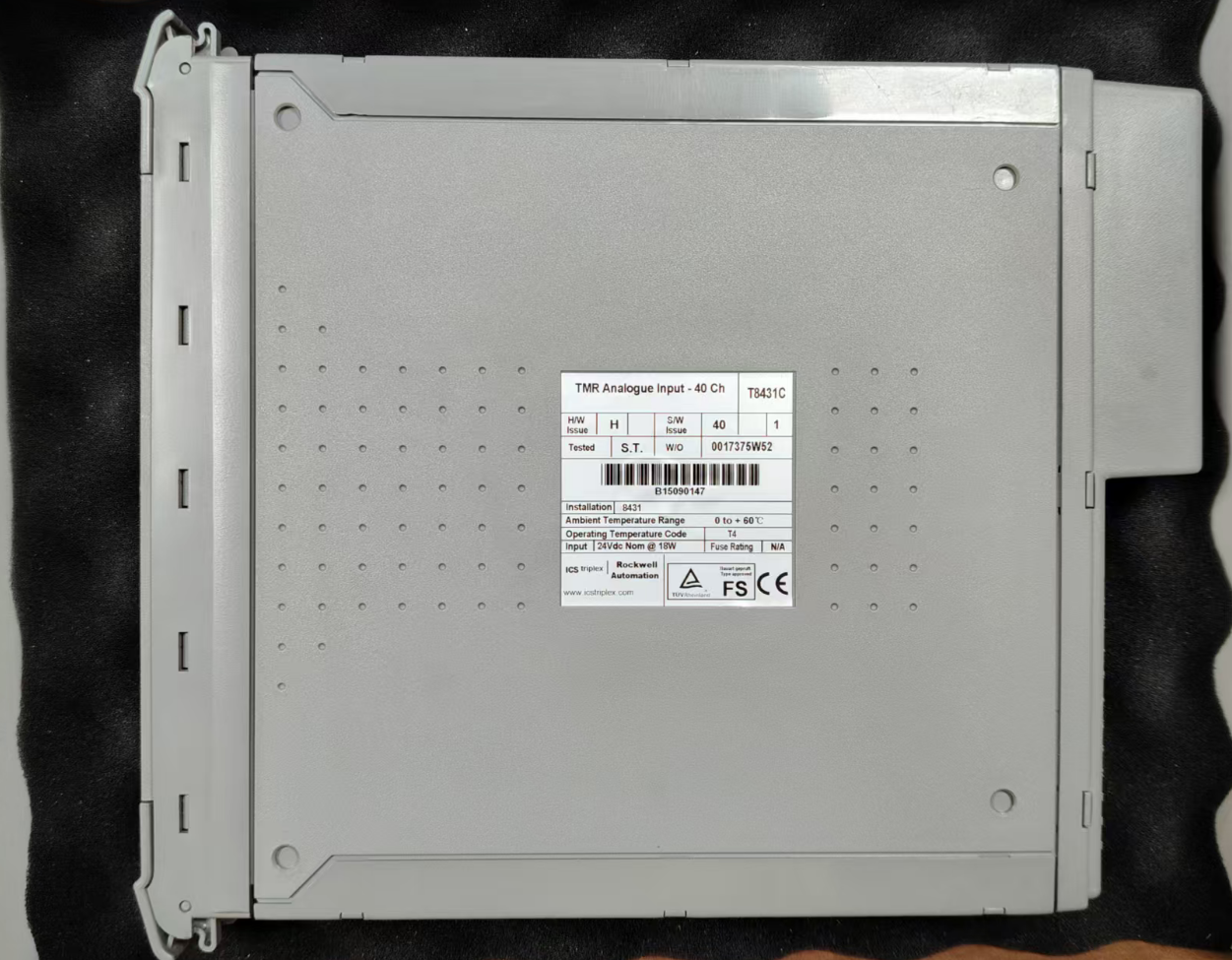

T8431C Invensys Triconex

De T8431C is de kern I/O-module van de Trusted TMR-serie.Deze module is bijzonder geschikt voor toepassingen die een zeer hoge systeembetrouwbaarheid vereisen., zoals veiligheidsinstrumenten (SIS), noodstopsystemen (ESD) en vlam- en gasdetectiesystemen (F&G).

De primaire functie van de module is het nauwkeurig opnemen van analoge signalen uit het veld en deze veilig en betrouwbaar door te zenden naar de TMR-controller binnen het Trusted-systeem.met een vermogen van niet meer dan 50 W, biedt de module flexibele configuratieopties en ondersteunt zowel stroomsignalen (zoals 4-20 mA temperatuur-, druk- en stroomzenders) als spanningssignalen.

• Productsoort: betrouwbare TMR-analooginvoermodule
• Serie: Trusted TMR Series
• Aantal ingangskanalen: 40 kanalen
• Invoersignaaltype: 0-22 mA stroom / 0-6 VDC spanning
• Proeftijd: 0,5 ms
• Resolutie: 3,9 μA (1/256 mA)
• Metingsnauwkeurigheid: ± 1% van de volledige schaal
• Kalibratie nauwkeurigheid: 0,03%
• Werkspanning: 20-32 VDC
• Energieverbruik: ca. 15-18 W
• Operatietemperatuur: -5°C tot +60°C (sommige modellen ondersteunen -40°C tot +70°C)
• Bergingstemperatuur: -25°C tot +70°C
• Relatieve luchtvochtigheid: 10% tot 95% RH (niet-condenserend)
• Isolatiespanning: 2500 Vrms
• Bescherming: IP20
• Bevestiging: 19 inch rekbevestiging (4TE-slots)
• Veiligheidscertificering: SIL 3 (IEC 61508)

1. Zorg ervoor dat de veldkabel is geïnstalleerd en correct is geplaatst
2. Gebruik de losmaaktoets om de uitwerpslot op de module los te maken, zodat de slot volledig open is
3. Houd de ejector en zorgvuldig de module in de doel slot
4. Druk naar beneden op de bovenkant en onderkant van de voorzijde van de module om de module volledig op zijn plaats te duwen
5. Sluit de module ejector en zorg ervoor dat het snap in de vergrendelde positie

In elektriciteitscentrales wordt de T8431C gebruikt in overspeedbeschermingssystemen voor gasturbines en stoomturbines, evenals in veiligheidsinterlocksystemen voor ketels.De module bewaakt belangrijke parameters zoals de rotatiesnelheidAls een parameter het veilige bereik overschrijdt, wordt onmiddellijk een afsluitingsbeschermingsmechanisme geactiveerd om schade aan apparatuur en lichamelijk letsel te voorkomen.

Welke soorten invoersignalen ondersteunt de T8431C?
De T8431C ondersteunt 0-22 mA stroominvoer en 0-6 VDC spanningsinvoer, en kan worden geconfigureerd voor verschillende standaard industriële signaalbereiken, zoals 0-10 V, 0-20 mA en 4-20 mA.

Ondersteunt de T8431C hot-swapping?
Ja. De T8431C ondersteunt hot-swap functionaliteit. In Companion Slot of SmartSlot configuraties kunnen defecte modules worden vervangen terwijl het systeem draait, zonder dat er stilstand nodig is.

Wat is de kalibratiecyclus voor de T8431C?
Het wordt aanbevolen om de ingangskanalen om de twee jaar te kalibreren om langdurige drift en daaruit voortvloeiende onnauwkeurigheden op te sporen.

T8431 Gegevensblad (PDF)
