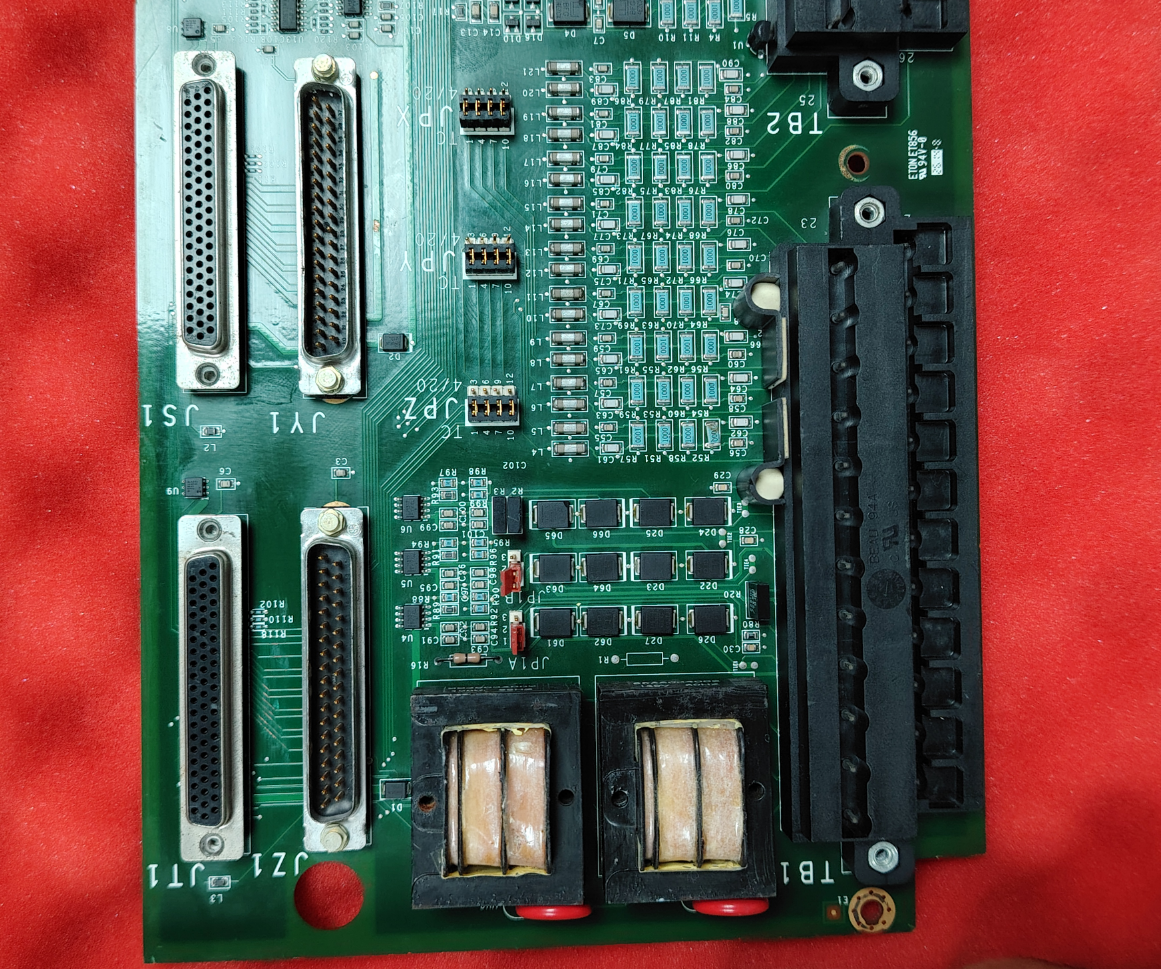

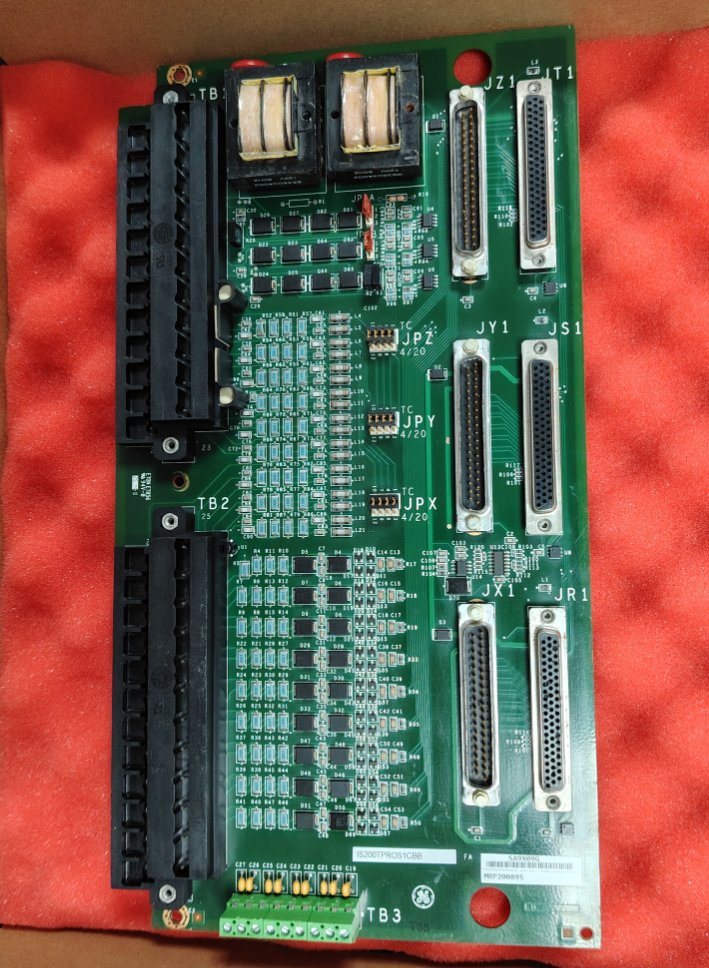

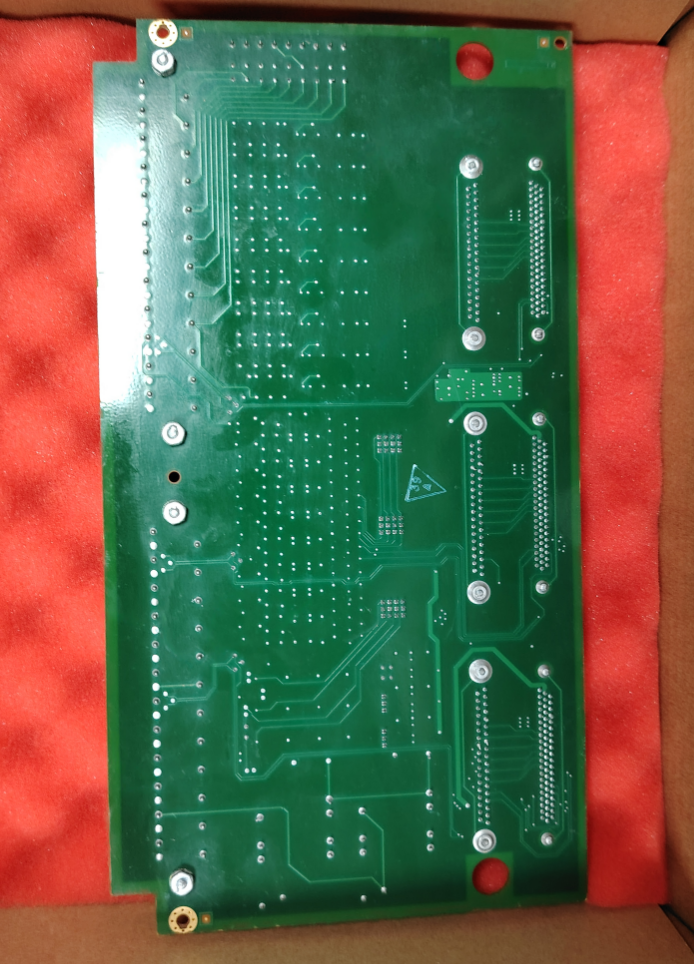

IS200TPROS1C GE-markering VIe

De IS200TPROS1C is een speciaal klemmenbord voor PPRO (Backup Turbine Protection) en YPRO (Mark VIeS Safety Backup) modules in de GE Mark VIe-serie besturingssystemen. Met een barrière-stijl (schroefaansluiting) ontwerp biedt het een stabiele en veilige signaalinterface op gevaarlijke locaties, omgevingen met extreme temperaturen en kritische besturingssystemen die een hoge beschikbaarheid vereisen.

• Producttype: verwijderbaar schroefklemmenblok
• Systeem: Mark VIe / Mark VIeS-besturingssysteem
• Primaire toepassing: Voor signaalaansluiting en afsluiting in regelsystemen voor gasturbines/stoomturbines
• Compatibel met Euro-stijl klemmenblokken voor eenvoudige bedrading ter plaatse
• Duidelijke draaddikte- en koppelvereisten zorgen voor een veilige verbinding
• Werkt binnen een breed temperatuurbereik van -40°C tot +70°C

Installatielocatie:Dit aansluitblok wordt geïnstalleerd aan de onderkant van het I/O-chassis, zoals de IS220PPROS1B, of in een daarvoor bestemde sleuf.

Bedradingsprocedure:Gebruik eerst een schroevendraaier om de klemschroeven los te draaien. Steek vervolgens de gestripte koperdraad erin (wij raden aan koudgeperste aansluitklemmen van de juiste maat te gebruiken). Gebruik een momentschroevendraaier of sleutel om de schroeven vast te draaien met het standaardkoppel van 1,1 Nm (9,6 in-lb) om de verbinding te voltooien.

In een aardgastransmissiepijpleiding heeft de gebruiker een Mark VIe-besturingssysteem geïmplementeerd in combinatie met de IS220PPROS1B I/O-module en het IS200TPROS1C-klemmenbord. Dit klemmenbord wordt gebruikt als interface met PT-signalen en snelheidssensoren, waardoor real-time monitoring van de turbinesnelheid en trillingssignalen mogelijk is en automatisch wordt overgeschakeld naar back-upbeschermingslogica in het geval van een storing in het hoofdbesturingssysteem om een ​​veilige uitschakeling van de apparatuur te garanderen.

Kan de IS200TPROS1C afzonderlijk worden aangeschaft?
Ja, het wordt vermeld als een zelfstandig accessoire en wordt doorgaans gebruikt in combinatie met het IS220PPROS1B-chassis.

Waarin verschilt deze van de IS200SPROH1A?
De IS200TPROS1C is een klemmenbord (voor bedrading), terwijl de IS200SPROH1A doorgaans een processor of hoofdbesturingskaart is die wordt gebruikt in combinatie met PPRO-modules (specifieke details zijn afhankelijk van het volledige modelachtervoegsel). De twee vervullen verschillende rollen binnen het systeem.

Heeft de IS200TPROS1C extra overstroombeveiliging nodig?
Ja. In de documentatie wordt expliciet vermeld dat de IS200TPROS1C zelf geen overstroombeveiliging biedt voor circuits die zijn aangesloten op een stroombron. Gebruikers moeten zorgen voor een extern overstroombeveiligingsapparaat (zoals een zekering) dat voldoet aan de UL- of IEC-normen.
