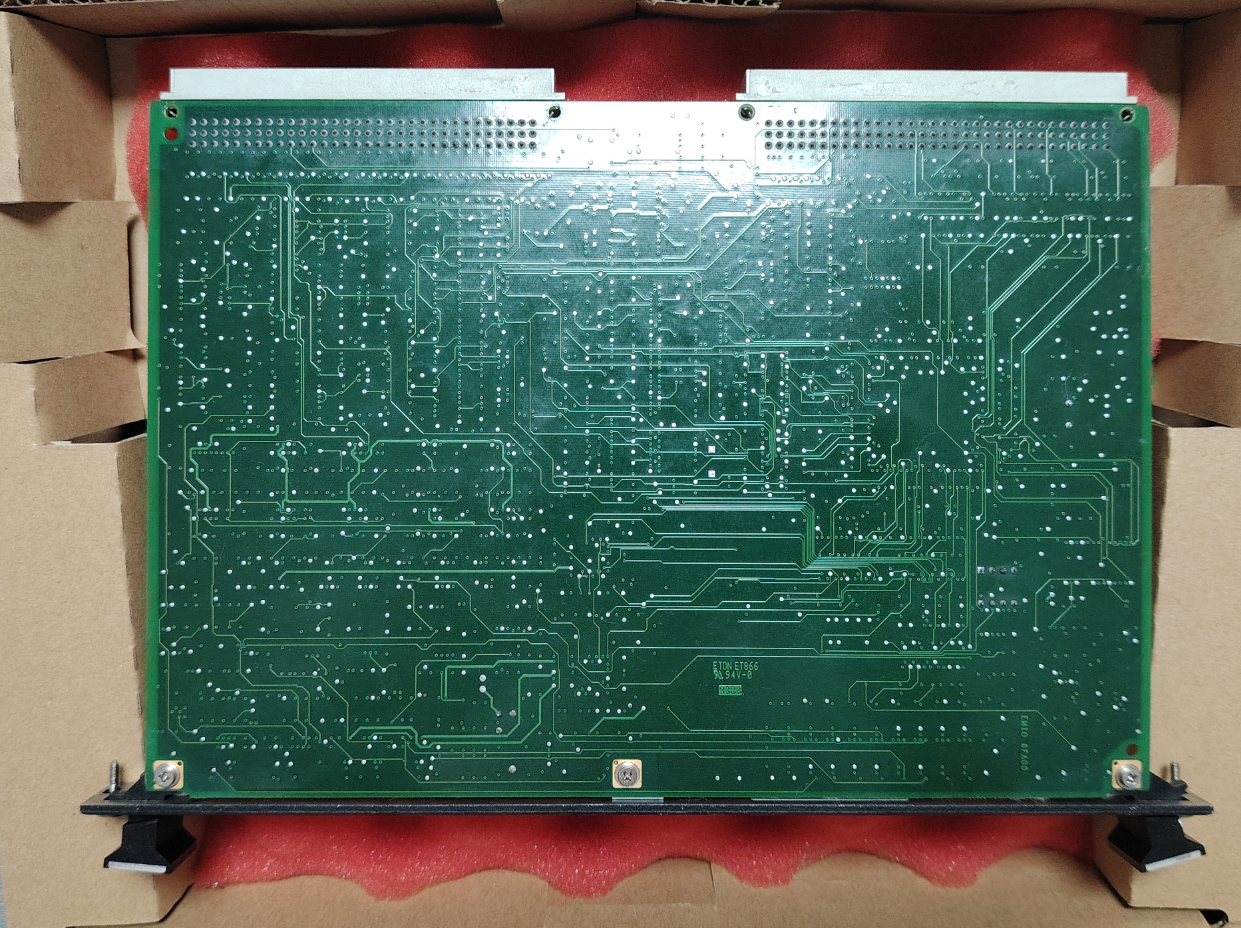

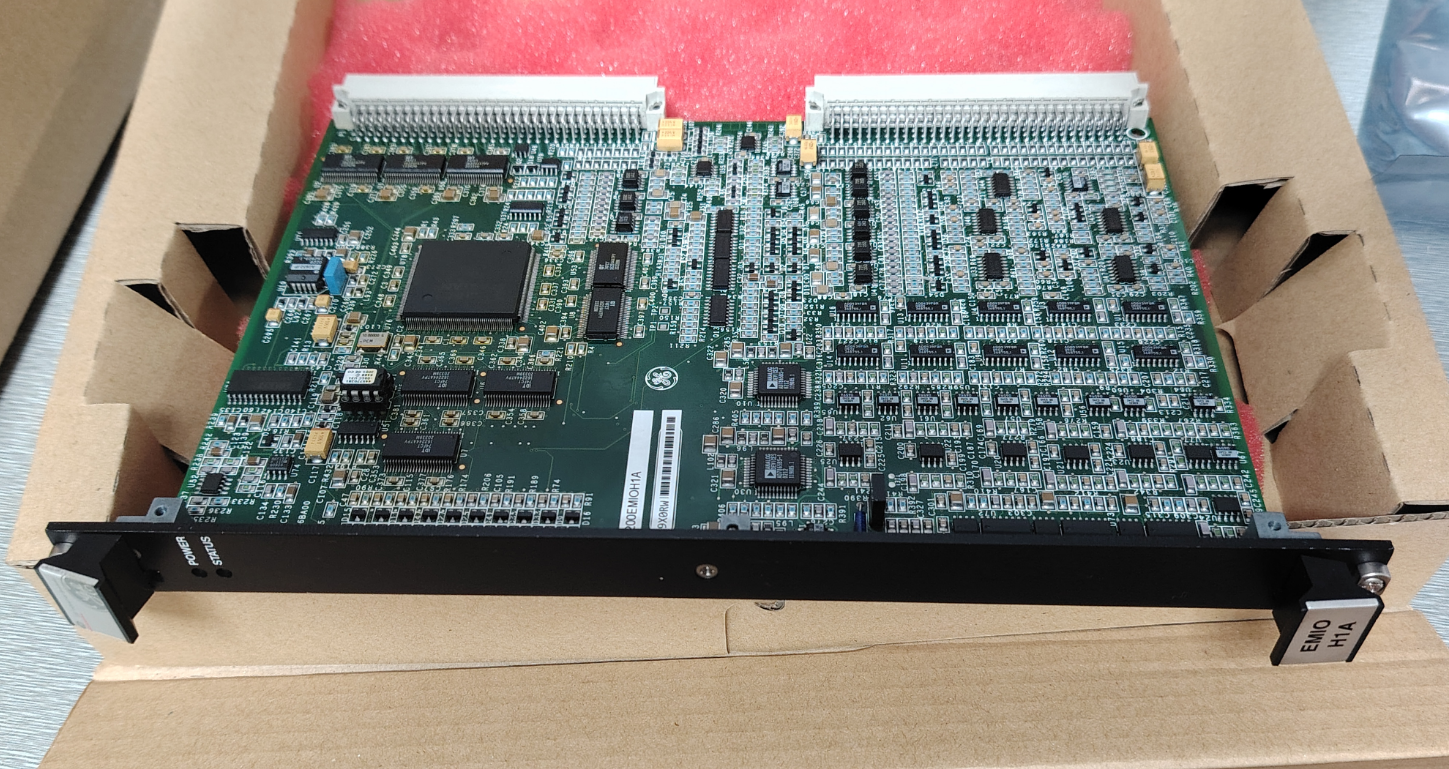

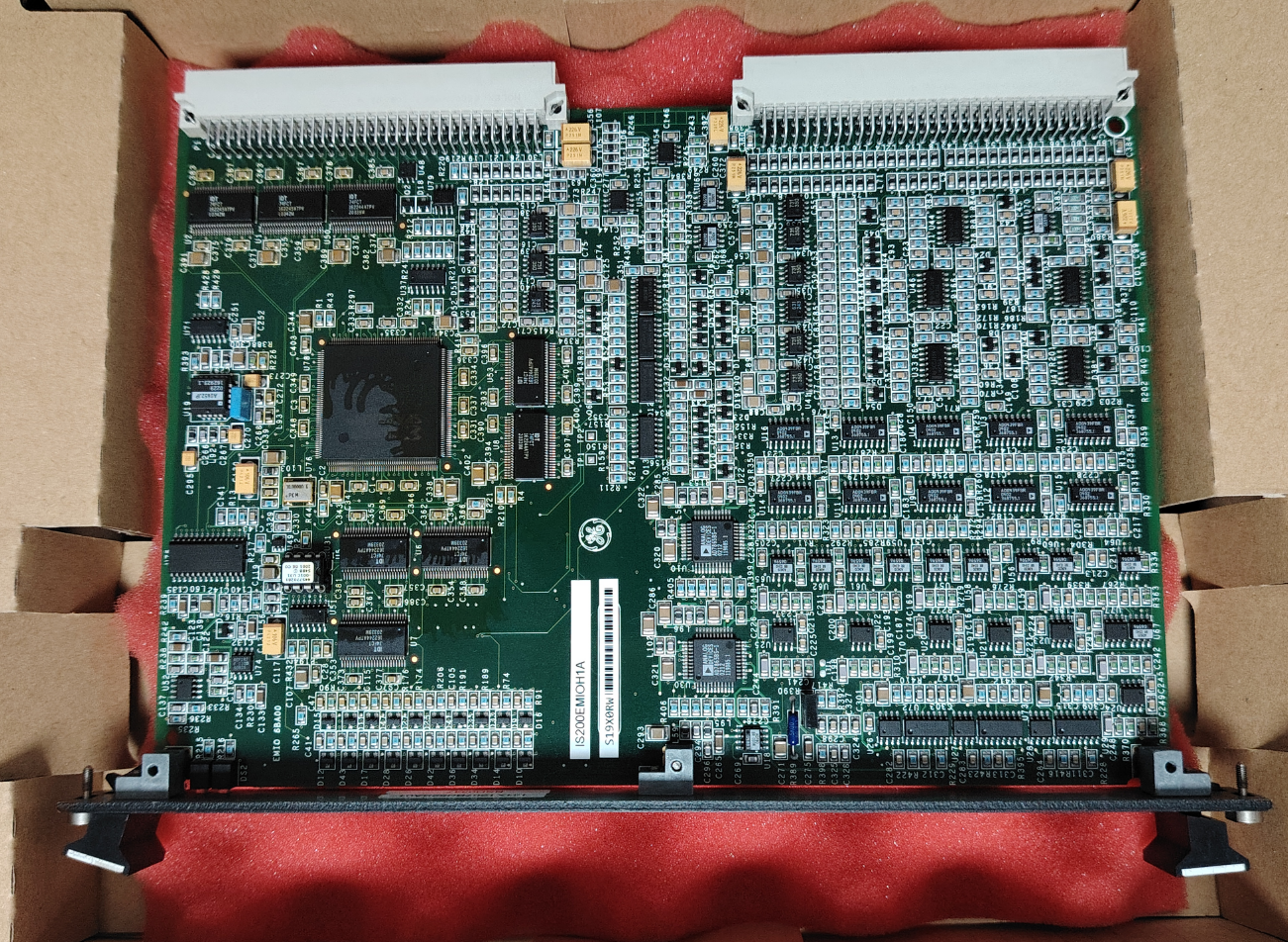

IS200EMIOH1A GE Mark VI CARD-EX2100 HOOFD I/O-kaart

De GE IS200EMIOH1A is de belangrijkste I/O-interfacekaart in het EX2100 / Mark VIe-bekrachtigingscontrolesysteem. Het fungeert als de centrale hub voor signaalverwerking en -distributie binnen het gehele excitatiesysteem en verzorgt de drievoudige conversie en verwerking van signalen in het magnetische veldcircuit van de generator.

Dit bord is ontworpen als een VME-standaardmodule met dubbele hoogte en één slot. Door de hardwarespecificaties grondig te analyseren, reserveonderdelen zorgvuldig te selecteren en te vergelijken en zich strikt aan gestandaardiseerde onderhouds- en vervangingsprocedures te houden, wordt de operationele efficiëntie van het systeem aanzienlijk verbeterd en wordt het risico op ongeplande downtime als gevolg van hardwarestoringen verminderd.

• Compatibele systemen: Mark VI, Mark VIe, EX2100, EX2100e
• Vormfactor: VME-standaardkaart met dubbele hoogte, enkele sleuf
• Voeding: 5 VDC vanaf backplane of 24 VDC
• Stroomverbruik ≤ 12 W (bij volledige belasting)
• Analoge ingangen: 16 kanalen (configureerbaar voor TC, RTD, 4-20mA)
• Digitale ingangen: 16 kanalen (24V DC droge/natte contacten)
• Analoge nauwkeurigheid: ±0,1% FS (4-20 mA), ±0,5°C (RTD)
• Isolatiespanning: 500 V AC (tussen kanalen en naar het systeem)
• Bedrijfstemperatuur: -30°C tot +70°C (model met brede temperatuur: -40°C tot +85°C)

Gegevensbladlink:GE Mark VI.pdf

• Stroomopwekking door gasturbines:Het wordt gebruikt in zware gasturbine-energieopwekkingseenheden zoals de 9FA-, 9FB- en 7HA-serie en beheert nauwkeurig de PT/CT-signalen in het generator-excitatiecircuit om een ​​snelle respons bij de excitatieregulatie te garanderen.
• Thermische en kernenergie:Gebruikt in ultra-superkritische thermische energie-eenheden van 600 MW-1300 MW en conventionele eilandstoomturbine-eenheden in kerncentrales. Door middel van snelle I/O-updates en poortpulscontrole handhaaft het een stabiele generatoruitgangsspanning om te voldoen aan de strenge normen voor stroomkwaliteit van het elektriciteitsnet.
• Waterkracht en energieopslag:Ontworpen voor de unieke bedrijfsomstandigheden van hydrogeneratoreenheden, handhaaft het de regelnauwkeurigheid onder complexe omstandigheden zoals frequente opvoerhoogtevariaties en belastingsschommelingen. Het speelt ook een onmisbare rol in scenario's met hoge precisie en snelle respons, zoals energiecentrales met pompopslag en synchrone faseverschuivende machines.
• Windenergie:Biedt cruciale ondersteuning voor controlesystemen voor de excitatie van windturbines, waardoor een stabiele werking wordt gegarandeerd, zelfs in ruige omgevingen met frequente windsnelheidsschommelingen, waardoor wordt gegarandeerd dat windenergiesystemen windenergie efficiënt en betrouwbaar omzetten in elektriciteit.
