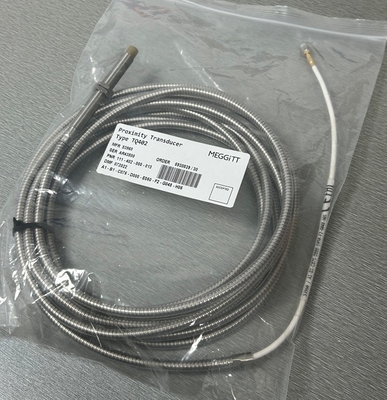

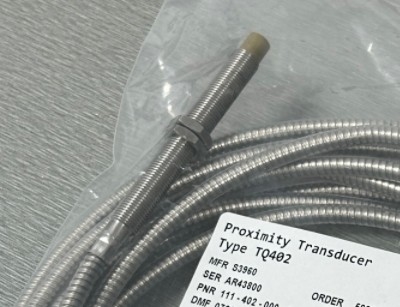

TQ402 111-402-000-012 A1-B1-C040-D000-E010-F0-G000-H05 Nabijheidsmetingssysteem

TQ402 111-402-000-012 A1-B1-C040-D000-E010-F0-G000-H05 Nabijheidsmetingssysteem

Kenmerken:

Operatiegevoeligheid

• Besteloptie B21: 8 mV/μm (200 mV/mil)

• Besteloptie B22: 2,5 μA/μm (62,5 μA/mil)

• Besteloptie B23: 4 mV/μm (100 mV/mil)

• Besteloptie B24: 1,25 μA/μm (31,2 μA/mil) Lineair meetbereik (typisch)

• Besteloptie B21: 0,15 tot 2,15 mm, overeenkomend met een uitgang van −1,6 tot −17,6 V

• Besteloptie B22: 0,15 tot 2,15 mm, overeenkomend met een uitgang van -15,5 tot -20,5 mA

• Besteloptie B23: 0,3 tot 4,3 mm, overeenkomend met een uitgang van −1,6 tot −17,6 V

• Besteloptie B24: 0,3 tot 4,3 mm, overeenkomend met een uitgang van -15,5 tot -20,5 mA Frequentierespons: DC tot 20 kHz (-3 dB)

Uitwisselbaarheid van elementen: alle componenten in een systeem zijn uitwisselbaar

Beschrijving:

TQ4xx-gebaseerde nabijheidsmetingsystemen zijn met name geschikt voor het meten van de relatieve trillingen en de aspositie van roterende machineassen, zoals die in stoom,gas- en hydraulische turbines, evenals in alternatoren, turbocompressoren en pompen.

Het systeem is gebaseerd op een TQ402 of TQ412 contactloze sensor en een IQS900 signaal conditioner.Deze vormen een gekalibreerd nabijheidsmetingssysteem waarin elk onderdeel uitwisselbaar is.Het systeem geeft een spanning of een stroom uit die evenredig is met de afstand tussen de punt van de transducer en het doel, zoals een machineas.

Temperatuurbereiken

• Transducer: -40 tot +180°C bij drift < 5% (operationeel). +180 tot +220°C bij drift > 5% (korte overleving).

• Transducer en kabel: -40 tot +195°C bij gebruik in een Ex-zone

• Kabel, aansluiting en optionele bescherming: -40 tot +200°C

Beschermingsclassificatie (volgens IEC 60529): de kop van de nabijheidssensor (transducerspits en integrale kabel) is IP68

Trillingen (volgens IEC 60068-2-26): 5 g piek tussen 10 en 500 Hz

Schokversnelling (volgens IEC 60068-2-27): 15 g piek (halve sinusgolf, duur 11 ms)
