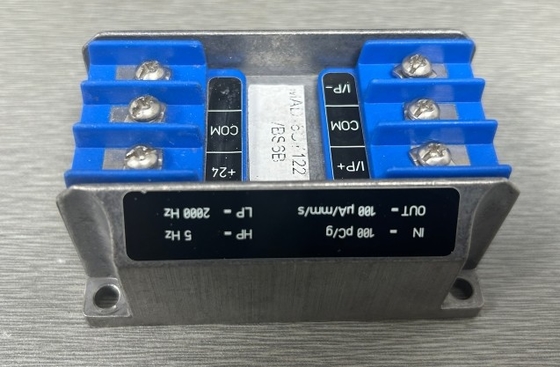

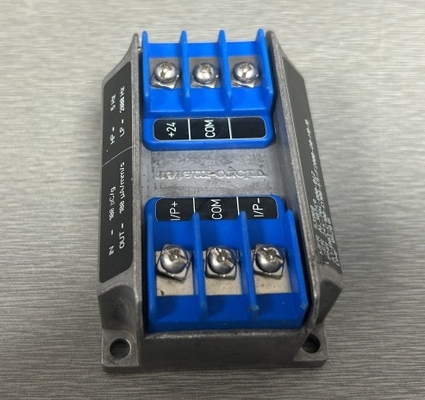

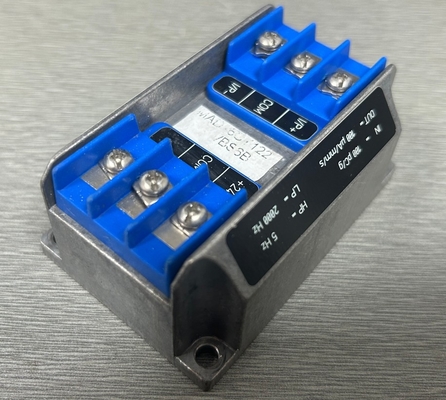

IPC704 244-704-000-042 A1-B03-C100-D100-E5-F2000-G0-H0-I0 Signalconditioner Piezo-elektrische transducer

IPC704 244-704-000-042 A1-B03-C100-D100-E5-F2000-G0-H0-I0 Signalconditioner Piezo-elektrische transducer

Kenmerken:

• Voor CA xxx piezo-elektrische versnellingsmeters en CP xxx dynamische druksensoren
• Configureerbare hoog- en laagdoorlaatfilters
• Frequentiebereik: 0,5 Hz tot 20 kHz
• Optioneel integrator voor het produceren van een snelheidsuitgang
• Optioneel 2-draadstroom- of 3-draadspanningstransmissie
• Gecertificeerd voor gebruik in explosieve omgevingen
• Er zijn verschillende installatieopties beschikbaar

Beschrijving:

De IPC 704 signaalconditioner zet het op lading gebaseerde signaal van een piezo-elektrische transducer om in een stroom- of spanningssignaal.Dit stroom- of spanningssignaal wordt via een standaard 2-draad- of 3-draadtransmissiekabel naar de verwerkingselektronica verzonden.

De elektronische circuits van de IPC 704 signaalconditioner zijn ingebouwd in een gegoten aluminium behuizing.De signaalconditioner heeft configureerbare high-pass en low-pass filters en een optionele integrator om een snelheidsuitgang te gevenBovendien beschermen RFI-filters de invoer en de uitvoer tegen radiofrequente interferentie en andere elektromagnetische invloeden.

IPC 704 voor sensoren met behulp van standaard piezo-elektrische materialen (244-704-000-042-...)

• Overdracht zonder integrator: 0,1 tot 10 mV/pC of 0,1 tot 10 μA/pC

• Overdracht met integrator: 981 tot 98 100 mV/pc.s of 981 tot 98 100 μA/pc.s

IPC 704 voor sensoren die gebruikmaken van GaPO4-piezo-elektrisch materiaal (244-704-000-511-...))

• Overdracht: 0,1 tot 50 mV/pC of 0,1 tot 50 μA/pC

Lineariteitsfout: ≤ 0,2 %

Temperatuurstabiliteit: typisch 100 ppm / °C

Fase 3:

180° tussen het invoersignaal en de versnellingsuitgang.

180° tussen het invoersignaal en de uitgangsdruk.

90° tussen de versnelling en de snelheid (zie onderstaande grafiek).

Bedrijfsgegevens:

We zijn de leverancier van industriële automatisering reserveonderdelen. We zijn gespecialiseerd in PLC module, DCS kaart stukken, ESD systeem kaart stukken, trillingen monitoring systeem kaart stukken,stoomturbinesysteemmoduleWe hebben de relatie met beroemde PLC DCS product onderhoud service providers in de wereld.

Onze producten worden op grote schaal gebruikt in CNC-machines en metallurgie, olie en gas, petrochemie, chemie, papierdrukken, textieldrukken en verven, machines, elektronica,automobielindustrie, tabak, kunststofmachines, elektriciteit, waterbesparing, waterbehandeling/milieubescherming, gemeentelijke techniek, verwarming, energie, transmissie en distributie.
