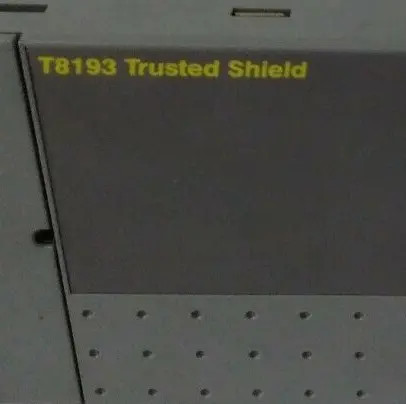

ICS Triplex T8193 SHIELD FOR CONTROLLER MODULE 3

PRODUCT: ICS Triplex T8193 SHIELD VOOR CONTROLLER MODULE 3SLOT TRUSTED

Productoverzicht

Productoverzicht

Dit document geeft algemene informatie over de Trusted® Processor Interface Adapter T812X. De adapter biedt gemakkelijke toegang tot de communicatiepoorten van de Trusted Triple Modular Redundant (TMR) Processor (T8110B & T8111) in het Controller Chassis voor het Distributed Control System (DCS) en andere verbindingen. De unit wordt ook gebruikt om een aantal uitgebreide faciliteiten mogelijk te maken die beschikbaar zijn op de Trusted TMR Processor, waaronder faciliteiten voor de ontvangst van IRIG-B tijdsynchronisatiesignalen, het inschakelen van Dual (‘enhanced’) Peer to Peer en het inschakelen van het Trusted System om MODBUS Master te worden.

Kenmerken:

• Maakt gemakkelijke toegang mogelijk voor externe systemen om te communiceren met een Trusted TMR Processor. • Eenvoudige installatie (wordt rechtstreeks aangesloten op de achterkant van het Controller Chassis). • Twee RS422/485 configureerbare 2- of 4-draads aansluitingen. • Eén RS422/485 2-draads aansluiting. • Fout/uitval aansluitingen voor Actieve en Standby Processors. • Processor diagnostische aansluiting. • PSU uitschakelmonitor aansluitingen. • Optie voor het aansluiten van IRIG-B122 en IRIG-B002 tijdsynchronisatiesignalen. • Optie om MODBUS Master in te schakelen op de Trusted Communications Interface.

De Trusted Processor Interface Adapter T812x is ontworpen om rechtstreeks te worden aangesloten op de achterkant van een Trusted TMR Processor positie in een Trusted Controller Chassis T8100. De adapter biedt een communicatie-aansluitinterface tussen de Trusted TMR Processor en externe systemen. De adapter biedt ook de optie om IRIG-B tijdsynchronisatiesignalen op de Processor aan te sluiten. De verbinding tussen de adapter en de Trusted TMR Processor verloopt via twee 48-weg DIN41612 E-type connectoren (SK1), elk voor aansluiting op de Actieve en Standby Processors.

De adapter bestaat uit een PCB waarop de communicatiepoorten, IRIG-B connectoren en beide SK1-sockets (connectoren naar de Actieve/Standby Trusted TMR Processors) zijn gemonteerd. De adapter bevindt zich in een metalen behuizing en is ontworpen om op de juiste connector aan de achterkant van het Controller Chassis te worden geklikt. Er zijn ontgrendelingsknoppen aanwezig om de adapter los te koppelen. De communicatiepoorten die beschikbaar zijn op de adapter zijn RS422/RS485 2-draads op poort 1 en RS422/RS485 2- of 4-draads op poorten 2 en 3. Er is een aardpunt voorzien op de PCB zodat de chassis-aarde van de Processor wordt aangesloten op de behuizing van de adapter en de module-rack-aarde. Het is een belangrijke veiligheids- en Electrostatic Discharge (ESD)-vereiste dat de potentiaalvereffening is aangesloten en onderhouden wordt.

Leveringsdetails:

Garantie: 12 maanden.
Levertijd: 1-2 werkdagen.
Type betaling: T/T en Western Union.
Koerierspartners: DHL, UPS, TNT, FedEx en EMS.
Technische specificaties, handleidingen en gegevensbladen: Beschikbaar op aanvraag.
