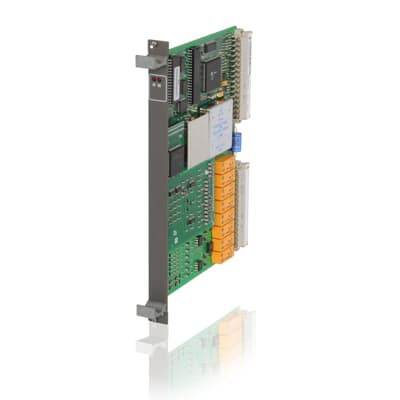

Product:ABB 83SR04F-E GJR2390200R1210 besturingsmodule

Beschrijving

De module wordt gebruikt voor het opslaan van binaire en analoge programma's
Het kan de controle-taken op de aandrijvings-, groep- en eenheidsbeheersniveaus uitvoeren.
worden gebruikt voor de volgende toepassingen:
- Bestuur van eenrichtingsverkeer
- Bestuur van aandrijvingsapparaten
- Aandrijving van elektroventielen
- Beheersing van binaire functiegroepen
(sequentiële en logische)
- 3 stappen controle
- Signal conditionering.
De module is bestemd voor gebruik in combinatie met het multifunctionele verwerkingsstation.
De module kan in drie verschillende modi worden bediend:
- Binaire besturingsmodus.
(en analoge basisfuncties)
met een variabele cyclustijd
- Analoog besturingsmodus
(en binaire besturing)
met een vaste, selecteerbare cyclustijd
- Signal conditioneringsmodus
met een vaste cyclustijd en een verstoord bitsysteem
De werkingsmodus wordt geselecteerd door middel van een functieblok
TXT1, die als eerste in de structuur verschijnt.
In de binaire besturingsmodus tot 4 binaire functiegroepen
besturingselementen of 4 aandrijvingselementen, of combinaties van aandrijving en
voor elke functie kunnen binaire functiegroepscontroles worden geïmplementeerd
module (met vermelding van de modulecyclustijd).
In de analoge besturingsmodus: maximaal 4 analoge besturingssystemen
- afhankelijk van de
De tijd van de actuator regelen - kan voor elk
de module (zie “Operation modes”).
De module bevat 4 hardware-interfaces met de schakelinstallatie en het proces.

Bestelgegevens:
83SR04-E/R1210 Opvolgnummer: GJR2390200R1210
