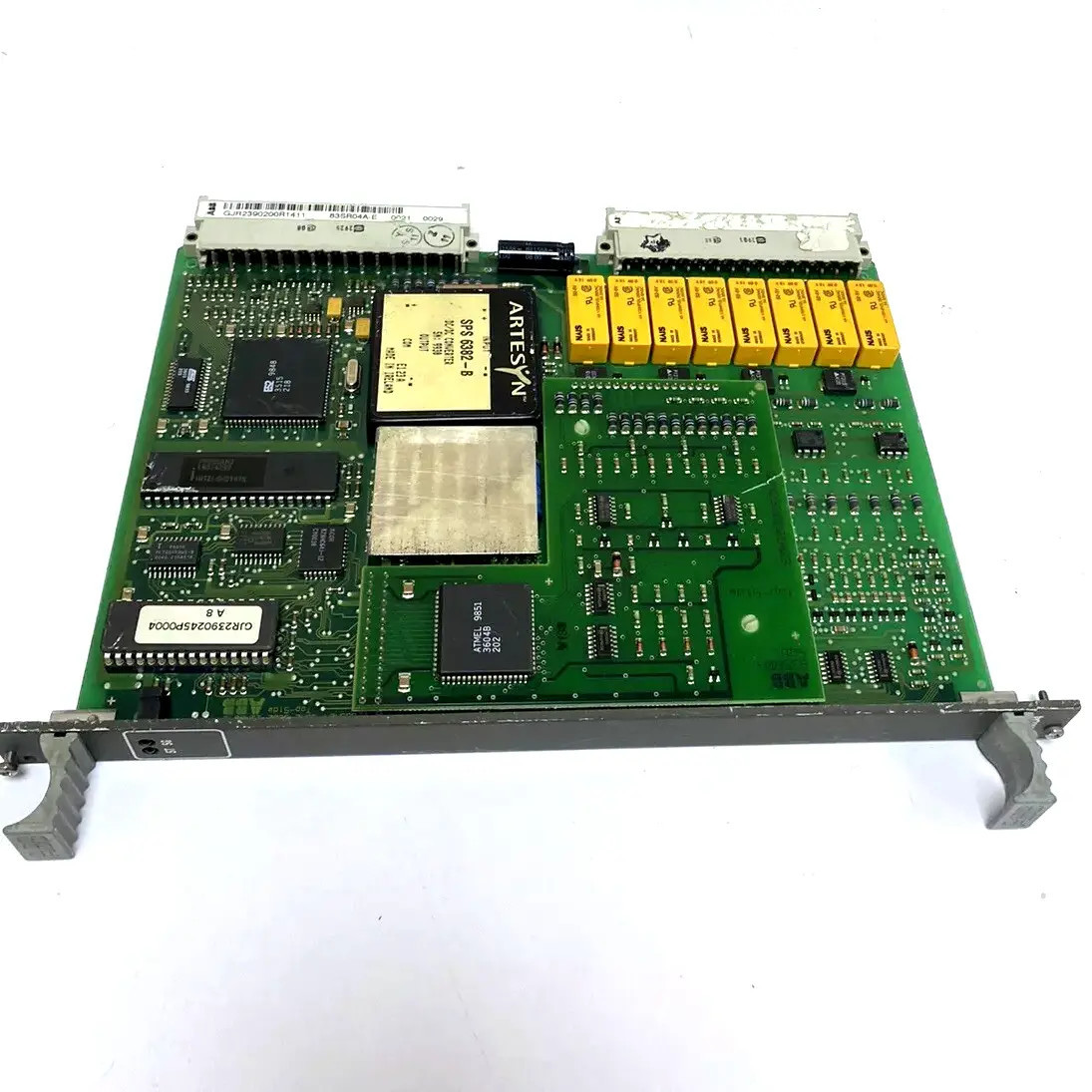

Product:83SR04 GJR2390200R1210 83SR04G-E ABB Binaire en analoge besturingssignaalverwerkingscontrolemodule

Beschrijving

De beschreven module lijkt een veelzijdige besturingsmodule te zijn die wordt gebruikt voor verschillendebinaire en analoge besturingstakenover verschillende controle niveaus heen, met inbegrip vanaansturing,groepscontrole, encontrole van de eenheidHieronder vindt u een samenvatting en uitleg van de kenmerken, functies en toepassingen:

Belangrijkste kenmerken en functies:

1. Controle-taken: De module wordt gebruikt voor opslagprogramma'sdat beide beheertbinaireenanaloge besturingsfunctiesHet kan een verscheidenheid aan controle-taken uitvoeren, waaronder:
   • Bestuur van de aandrijvingvoor eenrichtingsverkeer.
   • Bestuur van de aandrijvingvoor actuatoren en magnetoventielen.
   • Beheer van binaire functiegroepen(zoals sequentiële en logische besturing).
   • 3-stappenbesturingvoor verschillende soorten operaties.
   • Signalconditioningom de nauwkeurigheid van het signaal te verbeteren of signalen aan te passen voor verdere verwerking.
2. Werkwijze: De module ondersteunt drie verschillende werkwijzen, elk geschikt voor verschillende besturingsscenario's:
   • Binaire besturingsmodus (met analoge basisfuncties): Deze modus werkt met een variabele cyclustijd en ondersteunt binaire besturing (aan/uit of logische toestanden) en basis-analoge besturingsfuncties.
   • Analoog besturingsmodus (met binaire besturing): In deze modus is de cyclustijd vast en selecteerbaar.
   • Signalconditiemodus: Deze modus wordt gebruikt voor het wijzigen van signalen en werkt met een vaste cyclustijd en kan een "storing bit" uitvoeren om eventuele fouten of problemen met de signaalverwerking aan te geven.
3. Gebruikersprogramma en geheugen: Het gebruikersprogramma van de module wordt opgeslagen inniet-vluchtig geheugen (EEPROM)Het programma kan worden geladen of gewijzigd via dePDDS (procesgegevensdistributiesysteem)met behulp van het bussysteem, waardoor de module flexibel en eenvoudig te herconfigureren is.
4. Automatische adrestoewijzing: De module stelt automatisch zijn adres in wanneer deze is aangesloten op eenmultifunctionele verwerkingsstation, die de installatie en installatie vereenvoudigt zonder handmatige adresconfiguratie.
5. Foutcontrole en pariteitDe module heeft ingebouwde foutcontrole op communicatie-integriteit. Het verifieert de foutloze overdracht van telegrammen ontvangen van de station bus op basis van hun parity bits.het voegt pariteitsbits toe aan de telegrammen die naar de bus worden verzonden om foutloze gegevensoverdracht te garanderen.
6. Stroomvoorziening en spanning: De module werkt met een+24 V gelijkstroomde operationele spanning en genereert intern verschillende spanningsniveaus om de procesinterfaces van stroom te voorzien (US11, US21, US31, US41).Deze spanningen zijn kortsluitbestendig en ontworpen om interactie tussen de verschillende voedingsniveaus te voorkomen.
7. Diagnose en indicatoren: De module biedt diagnose viaLED-indicatorenop het voorpaneel:
   • ST (verstoring): Dit licht geeft een verstoring aan, hetzij in de module, hetzij in de gegevenscommunicatie met de module.
   • SG (Moduleverstoring): geeft problemen of storingen aan in de module zelf.
8. Interfaces: De module omvat:4 hardware-interfacesDeze interfaces zijn ontworpen voor flexibele verbinding en werking binnen industriële systemen, waardoor controle en monitoring mogelijk zijn.

Toepassingen:

De module kan worden gebruikt in verschillende industriële automatiserings- en besturingssystemen voor toepassingen zoals:

• Bestuur van de aandrijving:
  • Voor het bedienen van eenrichtings aandrijvingen, aandrijvingen en magnetoventielen biedt deze module de nodige signaalconditionering en besturingslogic.
• Sequentiële en logische besturing:
  • De binaire functiegroepcontrolemodus wordt gebruikt omsequentiële logicacontroleofstap-voor-stap controleHet is een zeer geschikt instrument voor de verwerking van een groot aantal processen, ideaal voor toepassingen zoals productielijnen, transportvoertuigen of assemblage robots.
• Signalconditionering:
  • De module kan worden gebruikt voor:signaalconditie, wat belangrijk is om ervoor te zorgen dat ingangssignalen nauwkeurig worden verwerkt voordat ze worden verzonden naar de controller of andere verwerkingsapparatuur.
• Drie-stappencontrole:
  • In gevallen waarin processen een3-stappenbesturing(zoals bij temperatuurregeling, motorregeling of andere driestaatssystemen) biedt deze module de nodige functionaliteit.

Voordelen:

1. Flexibiliteit: De mogelijkheid om verschillende werkwijzen te selecteren (binary control, analog control, signal conditioning) maakt de module geschikt voor een breed scala aan toepassingen en gebruiksgevallen.
2. Fouthantering en communicatie-integriteit: De ingebouwde pariteitscontroles en foutmeldingen viaLED-indicatorenDe module zal helpen om een betrouwbare communicatie en systeemintegriteit te garanderen, waardoor de module robuuster is in industriële omgevingen.
3. Eenvoudige integratie: De automatische adresinstelling en de compatibiliteit met multifunctionele verwerkingsstations maken de module gemakkelijk te integreren in grotere systemen, waardoor de installatietijd en de complexiteit worden verkort.
4. Compact en betrouwbaar: Het compacte ontwerp en de robuuste diagnostiek (met storingsindicatoren) maken deze module geschikt voor kritieke industriële omgevingen waar de betrouwbaarheid van het systeem essentieel is.

Conclusie:

Deze module is een krachtige en flexibele besturingsoplossing diebinaire en analoge besturing,signaalconditie, enfoutcontroleHet gebruik ervan in verschillende industriële toepassingen, van aandrijflijnen tot sequentiële logica en signaalconditionering, maakt het een veelzijdige keuze voor complexe automatiseringssystemen.met een breedte van niet meer dan 50 mmDeze module biedt een betrouwbare, efficiënte en aanpasbare prestaties.
