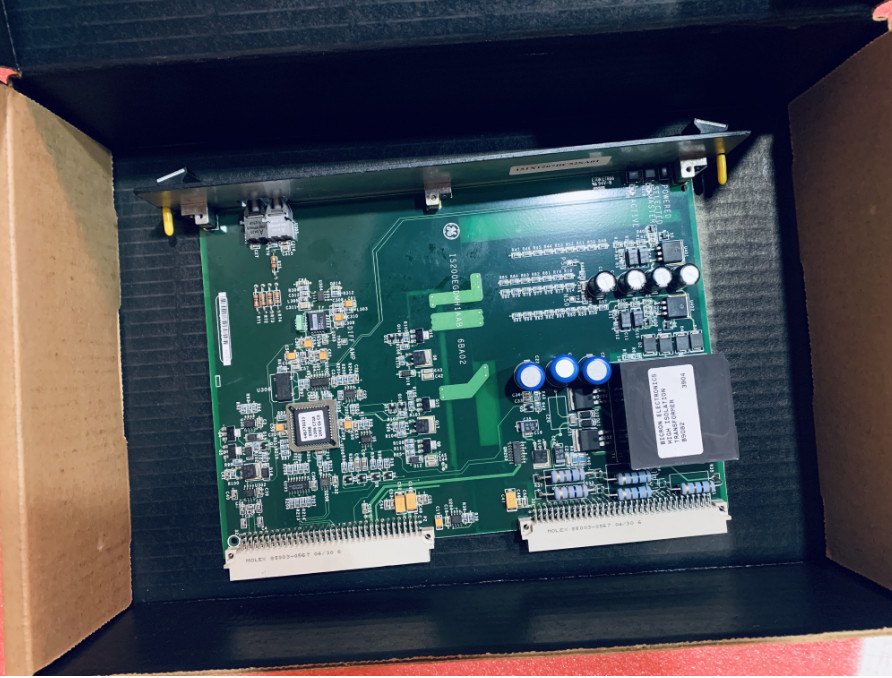

Product:IS200EGDMH1AFG Exciter Ground Detector Module

Beschrijving

IS200EGDMH1AFG is een Exciter Ground Detector Module vervaardigd en ontworpen door General Electric als onderdeel van de EX2100-serie die wordt gebruikt in GE Excitation Control Systems.De IS200EGDMH1 Ground Detection Module wordt gebruikt in de EX2100 Excitation ControlHet is een dubbele slot, dubbele hoogte (6U) form factor board die wordt gemonteerd in de Exciter Power Backplane rack (EPBP).Het veld grond detector detecteert veld lek-leeftijd weerstand tussen elk punt in de generator veld circuit aan de grondEen simplex-systeem heeft één EGDM en een redundant-systeem heeft drie. De locatie van de EGDM's is weergegeven in figuur 1.detecteert de spanning via de grondsensorweerstand en stuurt het signaal naar de EGDM ((s) via een negengeleiderkabelDe EXAM-module is gemonteerd in de hoogspanningsmodule in het hulppaneel.

In een redundant besturingselement is de verzameling van drie EGDM-boards geconfigureerd als Controller (C), Master 1 (M1) en Master 2 (M2).De configuratie voor elk EGDM wordt bestuurd door een reeks programmapins op de P2-connectorInformatie over welke master het aandrijfssignaal aanbrengt aan de sensorweerstand in de Attenuatormodule wordt via de EISB in de regelaarstraal van de DSPX naar EGDM C verzonden.Bij ontvangst van deze informatie via de glasvezel, C voert het relais in de Attenuator-module aan als M2 de driver is, of laat het zonder stroom als M1 de gekozen master is.een verschilsignaal wordt naar M1 en M2 gestuurd dat de gekozen meester aangeeft;Dit signaal activeert de signaalgenerator op de actieve master en selecteert de testcommandobron op elke module (M1, M2 en C).Nu ontvangt de actieve master een oscillator signaal over de glasvezel link van de DSPX door de EISB dat het omzet in een positief of negatief 50-volt signaalDeze vierkante golfspanning wordt via een kabel naar de EXAM-module gestuurd en aan één uiteinde van de Sense-weerstand aangebracht.

De signaalconditioner ontvangt een gedempt (10:1) differentiaalsignaal van de Sense Resistor in de EXAM-module.De signaalconditioner is een eenvoudige eenheidsvergroting differentiële versterker met een hoge common-mode afstoting ratio gevolgd door een A-naar-D converter (spanning gecontroleerde oscillator VCO)De VCO voedt een glasvezel zender.De signaalconditioner circuitry wordt aangedreven door een geïsoleerde voedingsbron om de veiligheid van personeel en apparatuur te handhaven als gevolg van de hoge common-mode spanning bij de Sense ResistorDe signaalconditioner kan het vermogen van de versterker meten door de brugzijde van de verzwakte Sense Resistor op commando van de besturingssectie te aarden.

GEMEENSTELEN:

• Het C-gedeelte van de controller ontvangt alle programmerings- en besturingssignalen van de verschillende bronnen om te bepalen welke module de master zal zijn.Het ontvangt ook het oscillatorsignaal van de DSPX, zodat het bij elke overgang van het oscillatorsignaal een testcommando kan genereren.

• De testopdracht is een 250 ms lang signaal dat bij elke overgang van het oscillatorsignaal opnieuw kan worden geactiveerd (zelfs als de periode van het signaal minder dan 250 ms bedraagt).

• Deze testopdracht wordt vervolgens naar de besturingssectie van elke module (M1, M2 en C) gestuurd om bij elke positieve overgang van de testopdracht een testsignaal van 250 ms te genereren.Dit signaal kan niet opnieuw worden getriggerd en daarom moeten de overgangen meer dan 250 ms van elkaar verwijderd zijn voordat een ander testsignaal kan worden gegenereerd..

• Het voedingsonderdeel ontvangt 24 V dc van het geschikte EPSM via de EPBP (backplane).het omzet dit in ±65 V dc (niet geïsoleerd) voor de vermogenversterker in de signaalgeneratorsectie, en +5 V dc (geïsoleerd) en ±15 V dc (geïsoleerd) voor de signaalconditionering.

• De uitgang van de vermogenversterker is een spanningsbron met een uitgangsimpedantie van minder dan 1,0 Ohm. De uitgangsspanning is een ±50 Volt vierkant golf met een stroom beperkt tot ongeveer 80 mA,met een normale werktijd van 5 secondenTijdens de test wordt de periode verkort tot 400 ms.
•
•
