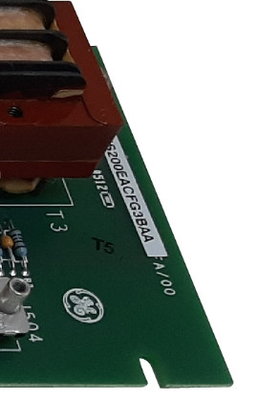

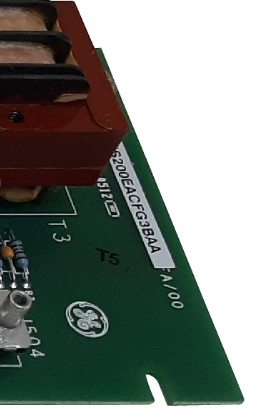

Product:IS200EACFG3BAA Exciter AC Feedback Card

Beschrijving

IS200EACFG3BAA is een Exciter AC Feedback Card ontwikkeld door GEHet is een onderdeel van het EX2100-besturingssysteem. Het Exciter AC Feedback board is verantwoordelijk voor het meten van de AC-toevoerspanning en -stroom van de exciter Permanent Magnet Generator (PMG).De EACF (Exciter AC Feedback) bord is gelegen in de exciter hulpkas.

Meting van de spanning van de exciter

• G1-versie: Deze versie ondersteunt een enkele driefasige ingangsspanning binnen het nominale bereik van maximaal 480 V rms met een tolerantie van +20% bij 50 of 60 Hz.
• G2-versie: de G2-versie is ontworpen om een enkele driefasige ingangsspanning binnen het nominale bereik van maximaal 1000 V rms te verwerken met een tolerantie van +20% bij 50 of 60 Hz.
• Beide versies van het bord zijn uitgerust met potentiële transformatoren die vanaf hun secundaire uitgangen een nominale uitgangsspanning van 1,6 V rms leveren.worden luchtkernstroomtransformatoren gebruikt, met een nominale secundaire uitgangsspanning van 0 tot 0,8 V rms bij 50 of 60 Hz.

Installatie

• Voorbereiding: Open de deur van de hulpkas en zorg ervoor dat alle elektrische circuits worden getest om te bevestigen dat de stroom is uitgeschakeld voordat u verder gaat.
• Kabels loskoppelen: alle kabels zorgvuldig van het bord loskoppelen, waarbij de volgende stappen worden nageleefd:
  • Controleer of alle kabels zijn gemarkeerd met de juiste naam van de aansluiting, zoals aangegeven op het bord, zodat het later eenvoudiger is om ze opnieuw aan te sluiten.
  • Voor spanningsinvoer moet de bedrading worden losgekoppeld van de schroefconnectoren TB1, TB2 en TB3.
  • Voor de spoel-invoer, ontkoppel de bedrading bij TB4.
• Handhaving van montageapparatuur: Wees voorzichtig met het vermijden van het laten vallen van montageapparatuur in de apparatuur, omdat dit kan leiden tot schade aan de apparatuur of lichamelijk letsel bij opnieuw aanbrengen van stroom.
• Verwijderen van het bord: Verwijder de drie schroeven die het bord aan de montage bevestigen en los het bord voorzichtig van zijn plaats.
• Installatie van het nieuwe bord: richt het nieuwe bord in dezelfde positie als het verwijderde bord en installeer het met behulp van de drie schroeven die in de vorige stap zijn verwijderd, veilig op de standoffs.
• Kabels en draden opnieuw aansluiten: alle kabels en draden opnieuw aansluiten op het nieuwe bord en ervoor zorgen dat ze correct zitten en zijn aangesloten zoals aangegeven op het etiket.Deze stap helpt bij het behoud van de juiste functionaliteit en connectiviteit.
• Beëindiging: Zodra alle verbindingen zijn geverifieerd en beveiligd, sluit u de deur van de hulpkas om het vervangingsproces te voltooien.
