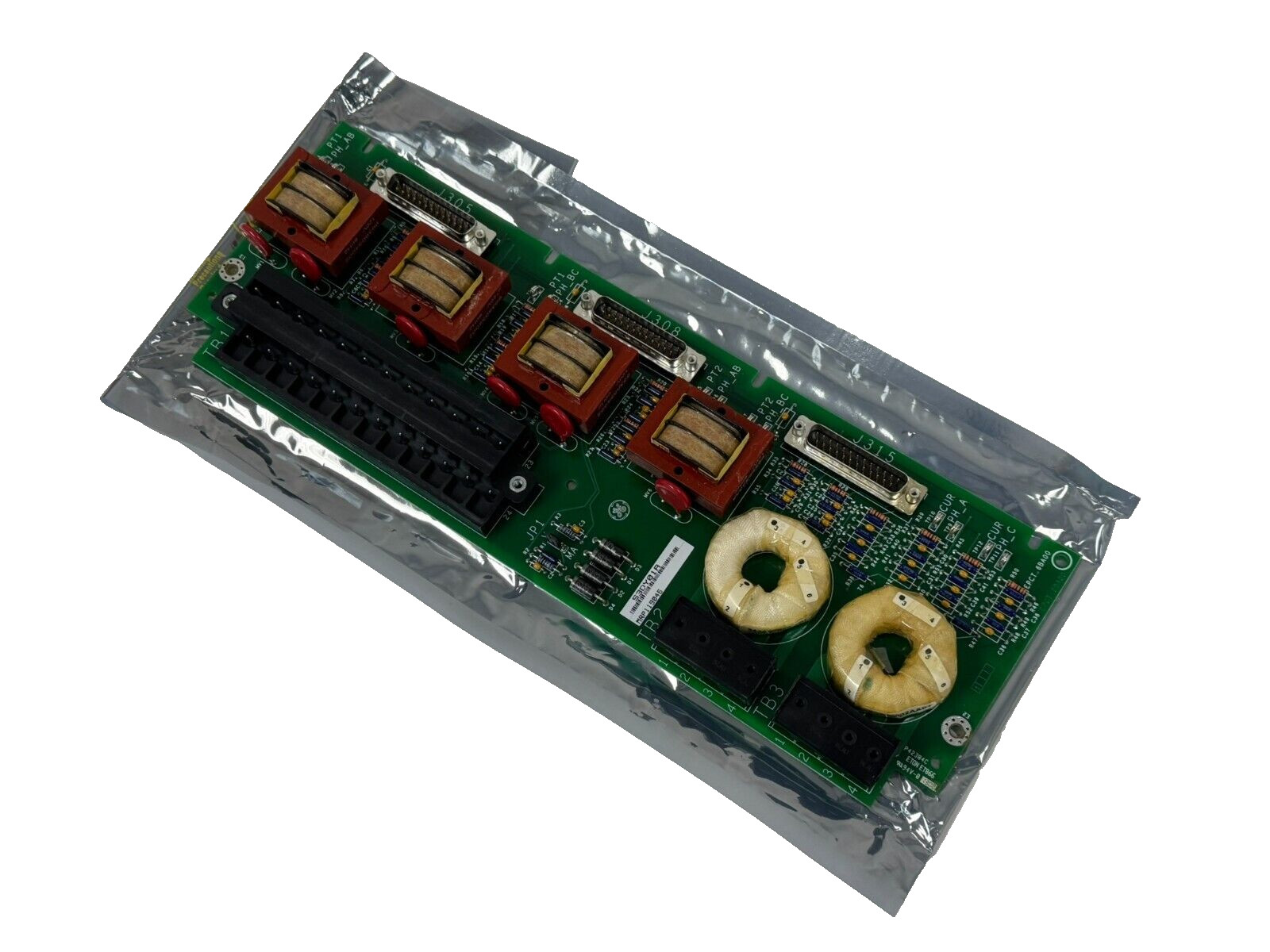

IS200EPCTG1AAA Exciter PT/CT Terminal Board

Beschrijving

IS200EPCTG1AAA is een Exciter PT/CT (EPCT) eindbord ontwikkeld door GEHet is een onderdeel van het EX2100 opwekkingssysteem.Exciter PT/CT (EPCT) terminal board dient als een onmisbaar onderdeel speciaal ontworpen om kritische metingen van generatorspanning en stroom via isolatie transformatoren te verwerkenDit bord integreert twee 3-fasen generator potentiële transformator (PT) spanningsinvoer en twee generator stroom transformator (CT) invoer, het aanbieden van de huidige opties van 1 A of 5 A.Alle uitgangssignalen van de isolatie transformatoren zijn efficiënt aangesloten op het EMIO-bordBovendien is er een enkele analoge ingang, die zowel spannings- als stroominvoer kan accepteren.Voor toepassingen die de grootste betrouwbaarheid vereisen, kan het systeem maximaal drie EPCT-platformen bevatten, waardoor redundantie en systeemsterkte worden gewaarborgd.

• De functionaliteit van het bord bestaat uit het ontvangen van generatorspanningen van de potentiële transformatoren van de klant en het doorsturen van deze ingangen via schakelaars naar TB1.Deze opstelling maakt kabellengtes tot 1000 ft mogelijk met behulp van 12 AWG-draadDe PT-invoeringen, die doorgaans bij een nominale 115 V rms en 50/60 Hz frequentie werken, zijn gesmolten om bescherming tegen mogelijke elektrische afwijkingen te garanderen.
• Binnen het bord voeren twee isolatie-transformatoren effectief een open delta-spanningsmeting met drie draden uit, die een uitgang van 1.533 V rms genereert van een 115 V rms-ingang.twee generatorstroominvoer van de CT's zijn aangesloten op niet-inplugbare eindblokkenElke transformator is voorzien van een 0-1 A rms winding en een 0-5 A rms winding, waarvan slechts één is aangesloten op de EPCT.met een draadbreedte van maximaal 10 AWG voor een betrouwbare transmissie.
• De onderstaande onderdelen zijn bestemd voor de toepassing van de volgende technieken:Het is van cruciaal belang op te merken dat deze testpunten niet moeten worden geaard via het meetapparaat.
• Deze ontwerpbeslissing is essentieel om nauwkeurige metingen te garanderen en mogelijke storingen te voorkomen die de nauwkeurigheid van de metingen in gevaar kunnen brengen.
• De opstelling van het bord, zoals afgebeeld in de opstelling van het bord, toont de opstelling van de componenten.essentieel voor hun respectieve metingenHet eindblok TB1, vastgehouden door twee schroeven, is ontworpen om indien nodig te worden verwijderd.dient als beschermende maatregel tegen een potentiële CT open circuit situatie.
• In een eenvoudige besturingsconfiguratie worden de spanningssignalen via de J305-aansluiting naar het EMIO-bord in de M1-controller geleid.deze signalen zijn verdeeld, waardoor de aansluiting op de connectoren J305, J308 en J315 mogelijk is. Vervolgens worden ze doorgegeven aan de controllers M1, M2 en C, waardoor redundantie en systeemresiliëntie worden gewaarborgd.
• Vergemakkelijkt metingen via acht spanningstestpunten (TP1-8), die strategisch op elk deel van de secundaire zijde van de isolatie-transformatoren zijn geplaatst.Deze testpunten bieden gemakkelijke toegang voor diagnostische en testdoeleinden.
• Het systeem bevat drie 25-pin sub-D-connectoren, namelijk J305, J308 en J315.een naadloze koppeling met het EMIO-bord mogelijk maken, waardoor de communicatie en gegevensoverdracht binnen de systeemconfiguratie worden vergemakkelijkt.
