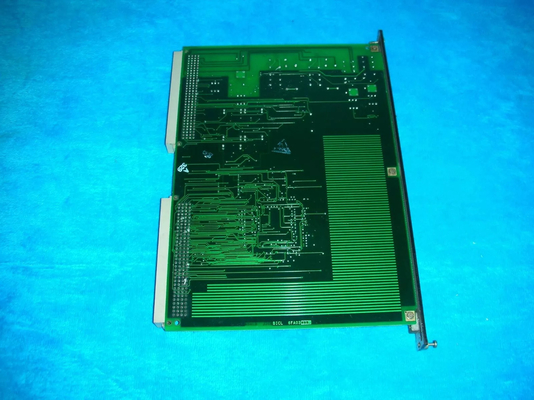

Product:IS200BICLH1AFD GE IGBT Drive/Source Bridge Interface Board

Beschrijving

De IS200BICLH1AFD is een circuit board component gemaakt door General Electric als onderdeel van hun Speedtronic Mark VI systeem.De MKVI werd ontworpen door GE voor het beheer van industriële stoom- of gasturbines en bevatte Ethernet- en DCS-communicatie van een op ramen gebaseerd besturingssysteemNet als de meeste Speedtronic-systemen van latere iteraties (Mark IV naar voren), is de Mark VI ontworpen met drievoudig redundante modulaire beschermingsmogelijkheden voor belangrijke controles zoals temperatuur, snelheid,overspeed, en trillingen.

De IS200BICLH1AFD functioneert als een IGBT Drive/Source Bridge Interface Board.

De IS200BICLH1AFD heeft een 1024 bit seriegeheugen voor de kaart-ID en de herziening van informatie.) alsmede diverse geïntegreerde schakelingenDe voorzijde van het bord wordt verbonden via twee schroeven en is leeg.

De IS200BICLH1A is een IGBT Drive/Source Bridge Interface Board (BICL) gemaakt door GE voor de Innovation Series.

Het doel van de IS200BICLH1A is om een tussenpersoon te zijn tussen een Innovation Series Drive en de Bridge Personality Interface Boards (BPIA, BPIB of SCNV), waarbij het een primaire interface tussen hen is.Dit bord heeft de mogelijkheid om de omgeving en brug temperaturen te controlerenHet heeft een interface met een PWM-snelheidscontrole en een systeemfoutendisplay.Dit bord heeft een 1024-bits seriële geheugen dat meestal is uitgerust met informatie over de revisie en identificatie van het bord.

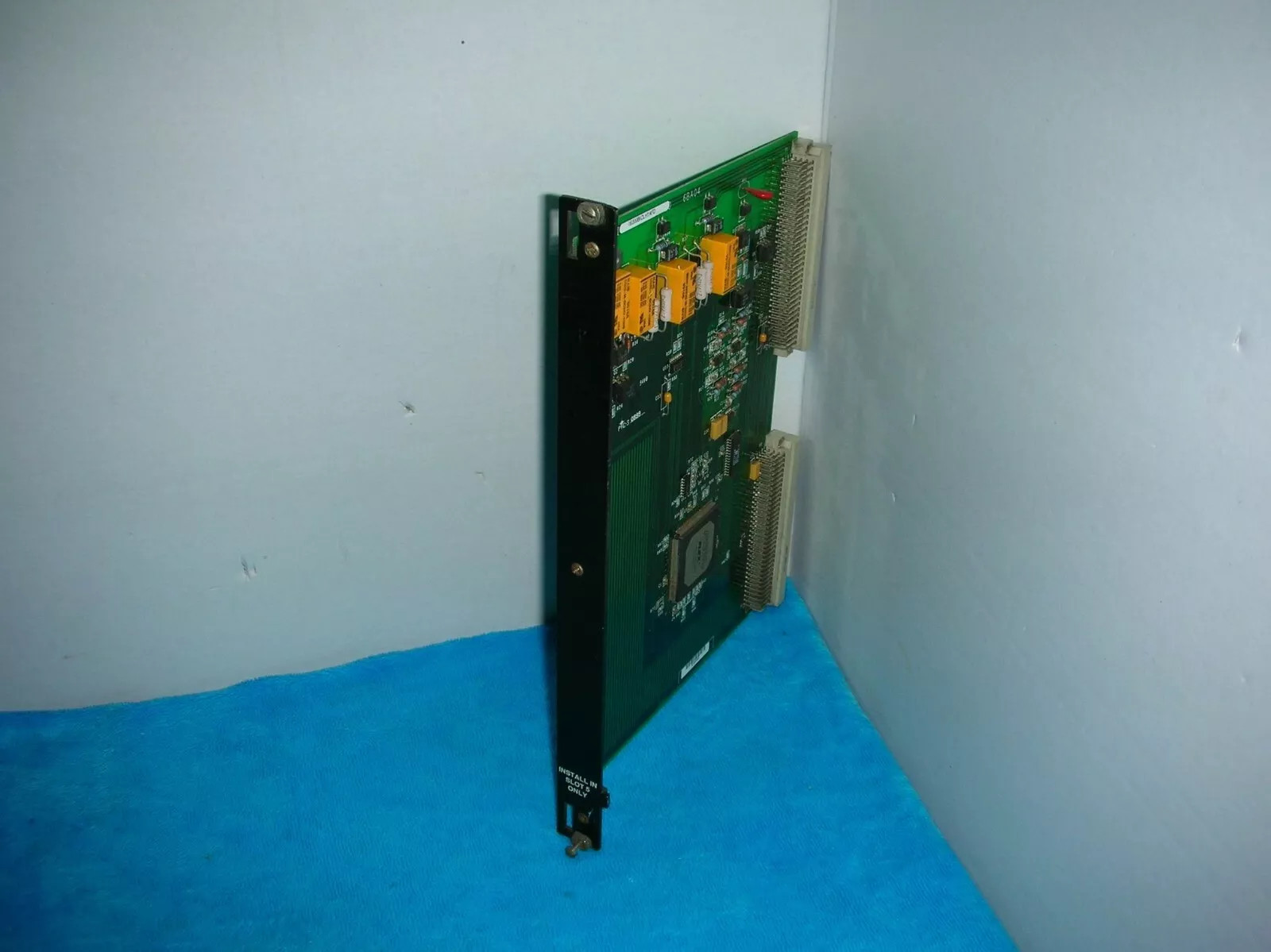

De IS200BICLH1A heeft een bijna lege voorzijde met een label waarop “Installeer in slot 5 alleen” staat geschreven.Er zijn twee beugels op de voorzijdeplaat die kunnen helpen installeren en verwijderen van de kaart van een VME-type rekNaast de beugels zijn twee schroeven die helpen om de kaart verder te bevestigen aan het rek. er zijn echter veel interne componenten op het eigenlijke pcb. er zijn 73 weerstanden, 31 condensatoren, 3 dioden,15 geïntegreerde schakelingenOp de rechterrand van het bord bevinden zich twee P1- en P2-pin-connectoren die de IS200BICLH1A verbinden met een kaartrek.
