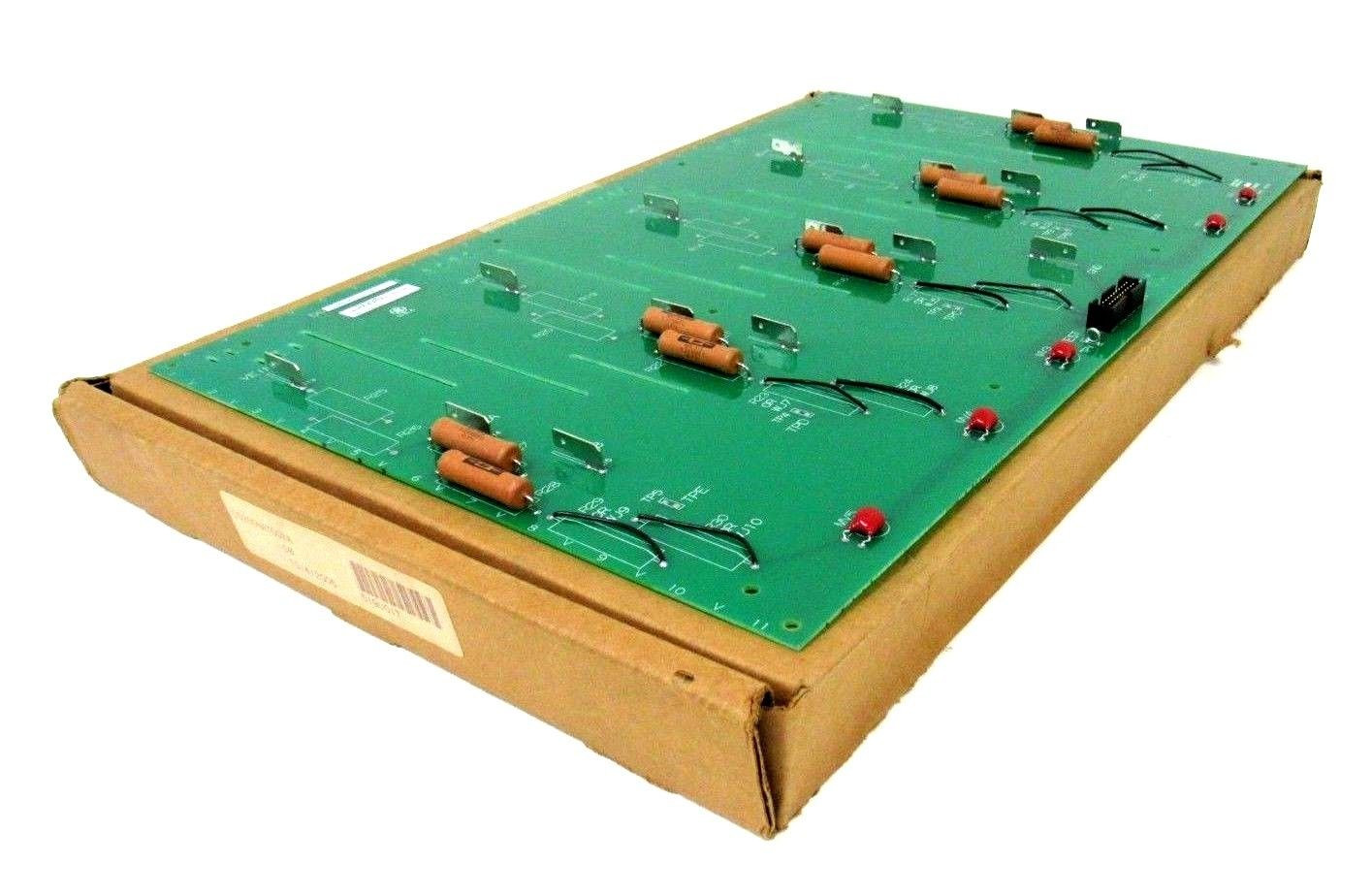

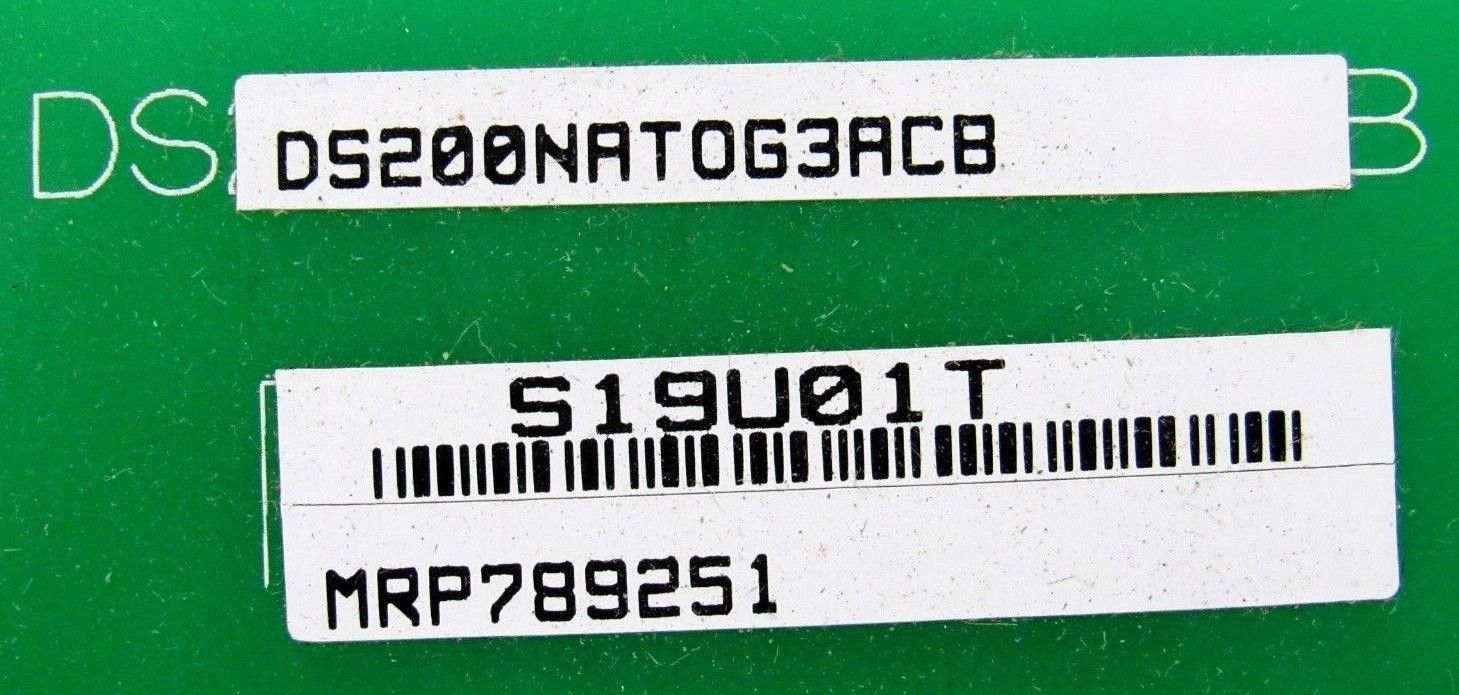

Product:DS200NATOG3ACB GENERAL ELECTRIC CIRCUIT BOARD

DS200NATOG3ACB is een Voltage Feedback Scaling board ontwikkeld door GE.Het maakt deel uit van het GE Speedtronic Mark V besturingssysteem. Het beheert en schaalt spanningsfeedback van een SCR (Silicon Controlled Rectifier) brug. De primaire functie is het dempen van zowel AC- als DC-spanningen geproduceerd door de SCR-brug, wat essentieel is voor nauwkeurige feedbackmeting.

Kenmerken

• De board werkt door de amplitude van de hoge spanningen gegenereerd door de SCR-brug te verminderen tot niveaus die veilig en nauwkeurig kunnen worden verwerkt door het besturingssysteem. Deze demping zorgt ervoor dat de feedbacksignalen van de SCR-brug nauwkeurig en betrouwbaar zijn.
• Naast zijn dempingsrol, integreert de board met andere kritieke componenten van het besturingssysteem. Het werkt samen met een gate distributie- en statusboard, dat de distributie van gate-pulsen en statussignalen beheert die nodig zijn voor de werking van de SCR-brug. De board interfaceert ook met een VME backplane, die de nodige connectiviteit en communicatiepaden biedt voor systeemintegratie.
• Door de SCR-brugspanningen te dempen en samen te werken met de gate distributie board en VME backplane, zorgt de board ervoor dat spanningsfeedback nauwkeurig wordt geschaald en effectief wordt geïntegreerd in het besturingssysteem. Dit draagt bij aan de algehele stabiliteit en prestaties van het elektrische systeem.

Input

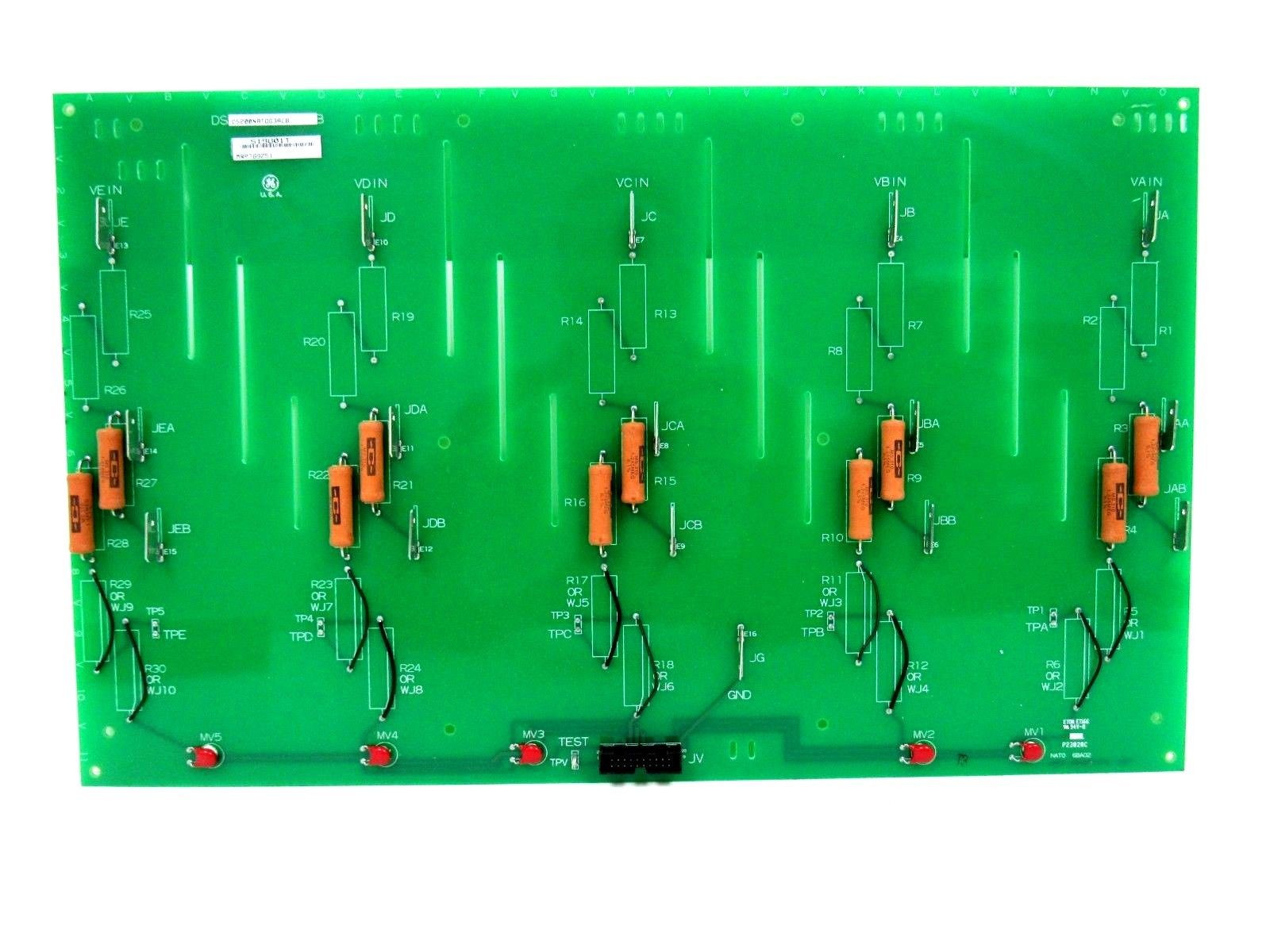

• De board is ontworpen met vijf identieke serieschakelingen van precisieweerstanden. Deze strings zijn specifiek gerangschikt om verschillende soorten spanningsingangen te verwerken.
• Er is één string gewijd aan elk van de drie AC-fasen van de SCR-brug, evenals één string voor de positieve en negatieve DC-busspanningen.
• Elke weerstandstring kan worden geconfigureerd om verschillende ingangsspanningen te verwerken door een combinatie van input stab connectors en draadjumpers.
• De board biedt een keuze uit drie verschillende input stab connectors en twee draadjumpers, waardoor demping van ingangsspanningen naar vijf specifieke niveaus mogelijk is: 6900 volt, 4200 volt, 3300 volt, 2200 volt of 1200 volt. Deze configureerbaarheid zorgt ervoor dat de board kan worden afgestemd op verschillende spanningsvereisten en operationele omstandigheden.

Output

• De outputs van de vijf weerstandstrings worden geconsolideerd in een enkele 20-pins ribbon header. Deze ribbon header dient als het primaire verbindingspunt voor de interface met andere componenten binnen het besturingssysteem. Door een 20-pins ribbon header te gebruiken, kanaliseert de NATO board efficiënt de geschaalde spanningssignalen van alle vijf strings in één samenhangende output interface, wat een eenvoudigere integratie met andere systeemelementen mogelijk maakt.
• Om de veiligheid en betrouwbaarheid van de outputsignalen te waarborgen, is elke output uitgerust met een metaaloxidevaristor (MOV). De MOV speelt een cruciale rol bij het beschermen van het systeem tegen overmatige spanningscondities. Als het output ribbon circuit wordt onderbroken terwijl de ingangsspanning nog steeds aanwezig is, fungeert de MOV om de spanning te klemmen en te beperken, waardoor wordt voorkomen dat deze stijgt tot niveaus die het systeem of andere aangesloten componenten zouden kunnen beschadigen. Deze beschermende maatregel helpt de integriteit van de outputsignalen te behouden en zorgt ervoor dat het systeem binnen veilige spanningsparameters werkt.
• De belastingsweerstand, die essentieel is voor nauwkeurige spanningsmeting en signaalschaling, bevindt zich niet op de board zelf. In plaats daarvan bevindt deze zich op de gate distributie- en statusboard. Deze ontwerpkeuze stelt de board in staat zich te concentreren op zijn primaire functie van spanningsdemping en -schaling, terwijl de belastingsweerstand, die zich op de gate distributie- en statusboard bevindt, de conversie van de gedempte signalen in meetbare spanningswaarden beheert. Deze opstelling helpt de functionaliteit van de NATO board te stroomlijnen en zorgt voor een effectieve integratie met het bredere besturingssysteem.

WOC heeft de grootste voorraad Mark V-onderdelen en we kunnen uw defecte onderdelen repareren met garantie.WORLD OF CONTROLS kan ook ongebruikte en gereviseerde componenten leveren met garantie. Ons team van experts staat 24 uur per dag klaar om uw dringende behoeften met betrekking tot kritieke onderdelen te ondersteunen, neem contact met ons op.
