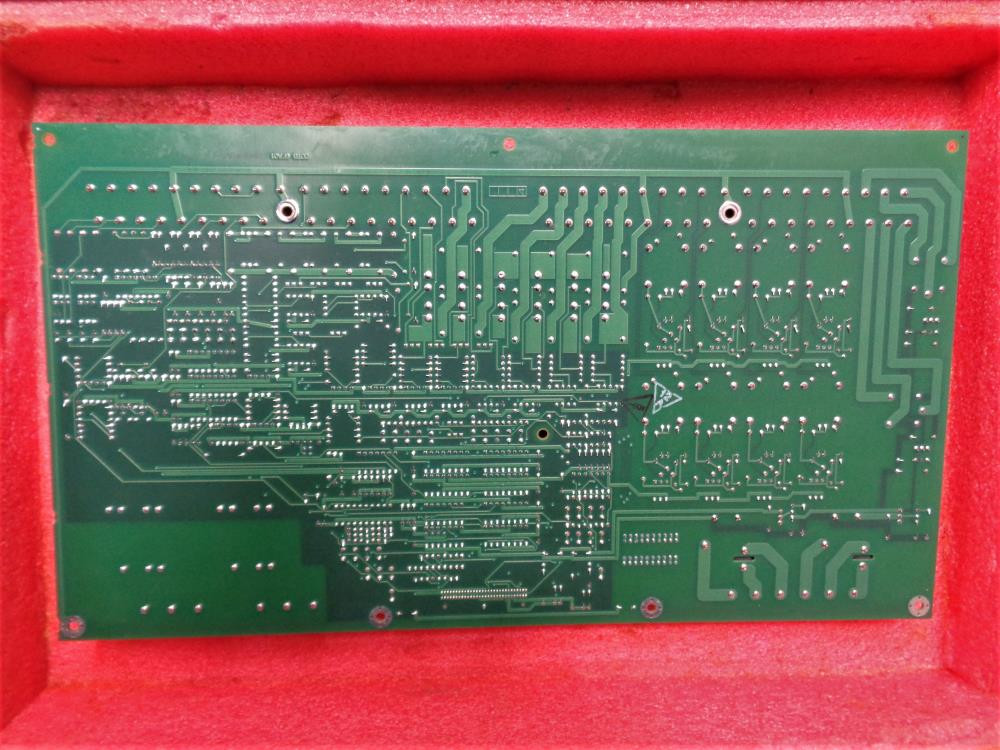

De DS200DDTBG2ABB is een LCI Auxiliary I/O Terminal Board.Deze PCB is gemaakt als een component voor het Mark V-systeem van GE. De Mark V was het tweede van de Speedtronic gas- en stoomturbinemanagementsystemen dat drievoudige redundante back-ups aanbood op kritieke besturings- en beschermingsparameters. De Mark V-productserie van dit DS200DDTBG2ABB-bord bevat ook functies zoals ingebouwde diagnostiek, online onderhoud en een directe sensorsinterface.De DS200DDTBG2ABB PCB die op deze gepersonaliseerde productpagina wordt getoond, is eigenlijk niet de originele LCI Auxiliary I/O Terminal Board die is vervaardigd voor plaatsing in de grotere Mark V Turbine Control System Series; dat zou de DS200DDTBG2 parent printplaat zijn, waarbij alle drie de significante productrevisies van dit DS200DDTBG2ABB-product ontbreken.

Hardware Tips en Specificaties

De DS200DDTBG2ABB is een hoogspanningsbord. De functie ervan is om systeemverbindingen te creëren voor auxiliary I/O-signalen.Gezien deze specifieke beoogde functionaliteit van de Mark V Turbine Control System Series, zou het geen echte verrassing moeten zijn dat dit DS200DDTBG2ABB-productaanbod gebruik maakt van zijn eigen verhoogde reeks functionaliteit-bevorderende hardwarecomponenten en componentspecificaties.Het DS200DDTBG2ABB-bord ontvangt stroom van en is verbonden met het DS200ADMA-bord, een dochterbordmodule die zich op het DS200DSPC digitale signaalprocessorbesturingsbord bevindt.De DS200DDTBG2ABB is gebouwd met meerdere inputs en outputs. Deze outputs omvatten hoogspannings AC-inputs (2), hoogstroomsignaalingangen (6), laagstroomsignaalingangen (3), 4-20 mA stroomlus-inputs (tot 2) en niet-toegewezen spanningsinputs.De stroomlus-inputs in de assemblage van deze DS200DDTBG2ABB LCI Auxiliary I/O Terminal Board worden opnieuw toegewezen van de CT- of LEM-inputkanalen met behulp van jumpers. Het hier getoonde DS200DDTBG2ABB-bord heeft ook vier gebufferde analoge outputs en twee 4-20mA stroomoutputs. Het bord heeft ook zestien digitale Inputs/Outputs.

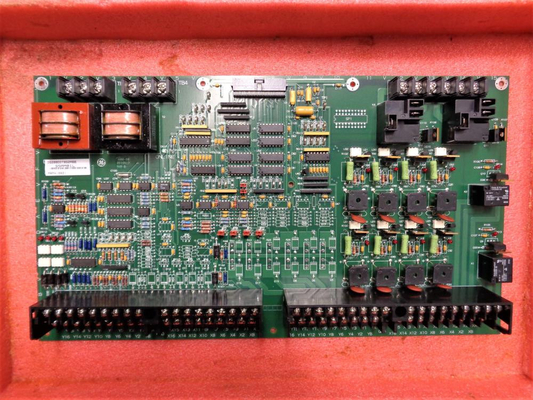

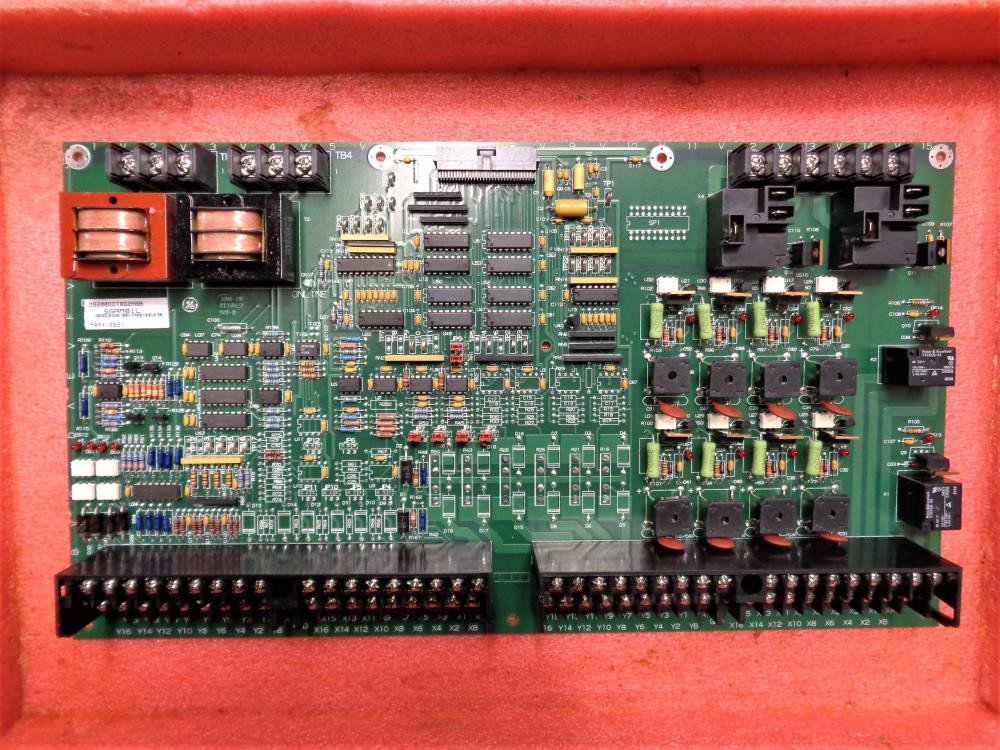

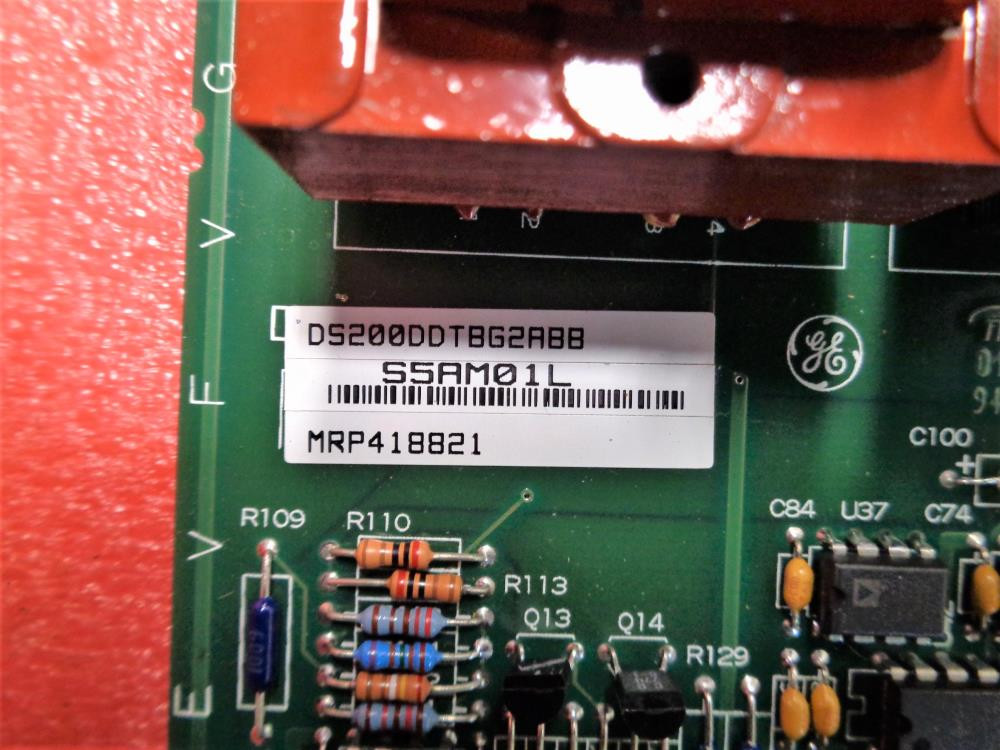

De DS200DDTBG2ABB PCB is gebouwd met 33 TP-testpunten, gebruikt voor signaalmeting, evenals 17 LED's (DS1-DS17.) Het bord bevat twaalf jumperswitches met elk 3 posities.De fabrieksinstelling voor deze switches is op de 1-2 positie. In termen van standaard spanningsbegrenzende hardwarecomponenten maakt de DS200DDTBG2ABB LCI Auxiliary I/O Terminal Board gebruik van twee transformatoren, vier relais en veertien transistors. De DS200DDTBG2ABB gebruikt ook condensatoren en weerstanden en beschikt over een assemblage die is beveiligd door de normale stijl van PCB-coating die chemisch is behandeld.De interne assemblage van dit DS200DDTBG2ABB Mark V Series-product heeft ook acht varistoren en vijftien weerstandnetwerkarrays.Ten slotte heeft deze DS200DDTBG2ABB printplaat vijf terminalstrips die variëren van drie schroefposities tot zesendertig schroefposities, en heeft veel geïntegreerde circuits, waaronder een chip met bordidentificatie en hardware revisie-informatie.Meer informatie over de bordfuncties, toepassingsgegevens, functies en installatie is te vinden in GEI-100219, een publicatie van General Electric die moeilijk te vinden kan zijn via internet, gezien de serie van dit DS200DDTBG2ABB-product als een Mark V legacy-serie productaanbod.Voordat u een definitieve aankoopbeslissing neemt over deze hoogspannings LCI Auxiliary I/O Terminal Board DS200DDTBG2ABB, is het cruciaal om te beseffen dat de oorspronkelijk geïntroduceerde prestatiespecificaties en afmetingen zijn beïnvloed door de opname van een volledige productrevisietabel met twee functionele productrevisies en een artwork configuratierevisie.
