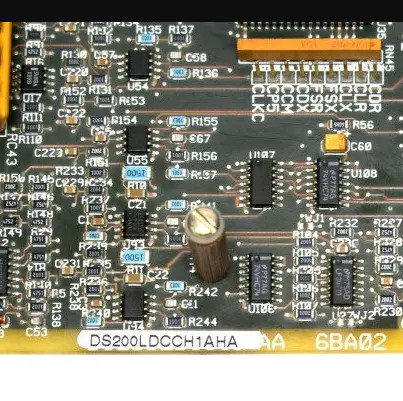

De DS200LDCCH1AHA-kaart werd geproduceerd door General Electric als een aandrijvingsbediening en LAN-communicatiebord.deze kaart is geschikt voor installatie in een aantal DIRECTO-MATIC 2000 exciters en aandrijvingen. Wanneer de kaart is geïnstalleerd, wordt een aantal I/O-controle- en aandrijvingsfunctiediensten aan de hostdrive geleverd.

Op de DS200LDCCH1AHA-communicatieplatform zijn vier microprocessors geplaatst.De kaart bevat ook een aandrijving control processor (DCP) gebruikt voor het omzetten van zowel analoge als digitale I / O-signalenDe DCP kan ook worden gebruikt om inkomende I/O-signalen van aangesloten randapparaten zoals encoders en timers om te zetten.

Digitale I/O-signalen worden over het algemeen verwerkt met de motor control processor (MCP).de co-motor processor (CMP) zal het extra bord vermogen voor dezeGebruikers kunnen gemakkelijk toegang krijgen tot de diagnose van het bord en de foutcodes via het bijgevoegde alfanumerieke programmeringstoetsenbord.

De DS200LDCCHAHA is een LAN-communicatiecircuitbord ontwikkeld door General Electric.Het wordt gebruikt in GE EX2000 Excitation en DC2000 productlijnen en is een geavanceerde 7-laag circuit board die in wezen de hersenen van de EX2000 en DC2000De belangrijkste functies van het bord zijn onder meer de gebruikersinterface, LAN-communicatie, aandrijvings- en motorverwerking en aandrijvingsreset.Het bevat verschillende ingebouwde functies, waaronder een microprocessorgestuurde LAN (local area networks) communicatieHet bord is voorzien van vier microprocessors, die een uitgebreide dekking van I/O en aandrijflijnregeling bieden.De aandrijving controle processor is gelegen op het bord als positie U1 en het biedt geïntegreerde I / O randapparatuurDe tweede is een motor control processor die op het bord wordt herkend als U21.Met deze processor zijn motorbesturingscircuits en I/O-communicatie (analoge en digitale) beschikbaar. U35 is de locatie van de co-motor processor. Alleen gebruikt wanneer extra verwerking vereist is, dit gedeelte werkt om geavanceerde wiskunde uit te voeren die de MCP niet kan berekenen.

De laatste processor op het bord is de LAN-besturingsprocessor in positie U18. Vijf bussystemen (DLAN+, DLAN, Genius, CPL en C-bus) worden door deze processor geaccepteerd.Een gebruikersinterface is beschikbaar met een verbonden alfanumeriek toetsenbord waarmee gebruikers systeeminstellingen en -diagnoses kunnen bekijken en aanpassen..
