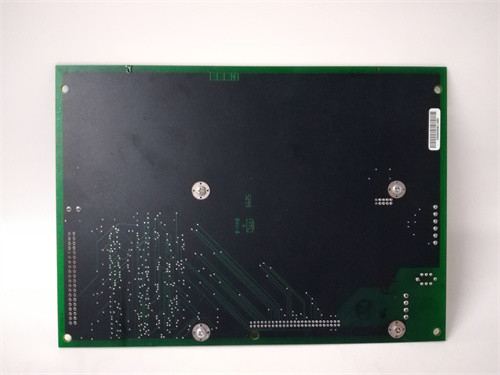

DS200DDTBG1A is een LCI Auxiliary I/O Terminal Board vervaardigd en ontworpen door General Electric als onderdeel van de Mark V-serie die wordt gebruikt in GE Speedtronic Control Systems.Het DS200DDTB-bord (DDTB) is een hoogspanningsterminalbord voor systeemverbindingen van hulp-I/O-signalenHet bord wordt aangesloten op een DS200ADMA (ADMA) analog-digitaal module daughterboard dat is gemonteerd op een DS200DSPC (DSPC) digitale signaalprocessor control board.Hoogdichtheidsconnectoren en een lintkabel verbinden de DDTB met het ADMA-bordHet DDTB zorgt voor signaalconditioning, schaal, buffering,en isolatie om de signalen op systeemniveau toegankelijk te maken voor de digitale signaalprocessor (DSP) van het DSPC-bordExterne bedradingsverbindingen van hoogspanningssignalen, contact-I/O, stroommeting (via Hall-effectapparaten op laag niveau) of hoogstroom-CT's kunnen worden aangesloten op de DDTB-terminals.Er zijn G1 en G2 versies van het DDTB bordDe G2 heeft niet alle functionaliteit van de G1 en wordt waar van toepassing vermeld.

GEMEENSTELEN:

HIGH VOLTAGE AC-invoer:Er zijn twee geïsoleerde ingangen voor aansluiting op hoogspannings AC-signalen.en een buffer om een ±5 V piek-tot-pieksignaal te leveren aan de VCO-invoer van het ADMA-bord (bij 693 V rms)Deze ingangen hebben een afzonderlijk schroefterminalblok dat is gerangschikt en geïsoleerd voor 1000 V piektransienten.

Hoge stroomsignaalinvoer:Er zijn zes ingangen met stroomgevoelige weerstanden die geschikt zijn voor continu stroomsignalen van ±5 ampère (ontworpen voor CT-ingangen).Deze zijn verschillend gebufferd en kunnen ±12 V van de normale modusspanning verdragenDeze ingangen hebben een schroefvormig eindblok en zijn beschermd tegen spanningsoverschotten.

Invoer van een laagstroomsignaal:Er zijn drie ingangen met stroomgevoelige weerstanden die geschikt zijn voor ±0,224 ampere continu stroomsignalen (ontworpen voor LEM-stroomtransducersignalen).Deze zijn verschillend gebufferd en kunnen ±12 V van de normale modusspanning verdragenDeze ingangen hebben een schroefvormig eindblok en zijn beschermd tegen spanningsoverschotten.

4-20 mA stroomloop-invoer:Er zijn voorzieningen voor het opnieuw toewijzen van twee van de CT- of LEM-invoerkanalen als ontvangers voor 4-20 mA-stroomlusinvoersignalen.De ingangsweerstand is 192 ohm en de analoge ingang is zo verplaatst dat 0 mA negatieve volle schaal oplevert en 20 mA positieve volle schaal oplevertDe detectie van open lussen en de normalisatie van de invoer worden door software beheerd.

Niet-geïntegreerde spanningsinvoer: Er is een differentiële ingangsspanningsversterker voorzien voor het voeden van een analoge VCO-invoer op het ADMA-bord.Deze ingangen hebben een schroef-type eindblok en zijn beschermd tegen spanningsoverschrijdingen.

4-20 mA stroomuitgangen:Twee van de analoge uitgangen voeren ook stroombron-uitgangsbuffers aan om ondersteuning te bieden voor de 4-20 mA stroomlus-uitgangssignalen.Zowel de spanning als de stroomuitgangen zijn te allen tijde actief en kunnen afzonderlijk of samen worden gebruikt door bedrading van hun respectieve uitgangsterminalsEr is een omkering- en winststadium in de 4-20 mA-driver, zodat een +5 V-invoer van de ADMA-kaart de uitgang tot 4 mA en een −5 V-invoer de uitgang tot 20 mA veroorzaakt.Het is niet toegestaan dat een uitgang 0 mA produceert om verwarring met open lusdetectie te voorkomen..
