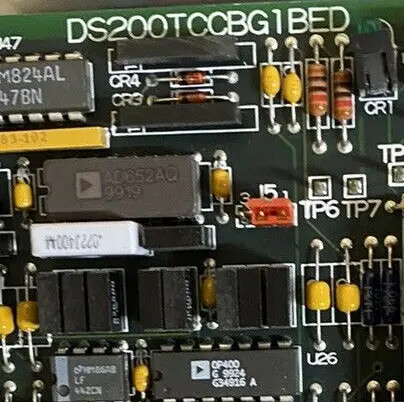

De GE I/O TC2000 Analog Board DS200TCCBG1BED is voorzien van een 80196 microprocessor en meerdere PROM-modules.De LED is zichtbaar vanaf de zijkant van het bord. De ID's voor de 50-pin connectoren zijn JCC en JDD. De microprocessor gebruikt de verwerkingsinstructies en firmware op de PROM-modules.Verdere programmering of firmware-updates zijn niet nodig wanneer u het vervangende bord installeertHet enige dat nodig is, is om de PROM-modules van het oude bord naar de stopcontacten op het vervangende bord te verplaatsen.

U moet ook de bandkabels opnieuw aansluiten op dezelfde connectoren op de vervangingsplaat. Dit geldt zowel voor de 50-pin bandkabels als de 34-pin bandkabels.Omdat er 5 34-pin connectoren zijn.Er is ook een kans dat de 50-pin-connectoren in de verkeerde connectoren worden aangesloten.Alle connectoren hebben connector ID's en zelfs als de vervangingsbord is een nieuwere versie, zullen de connector-ID's hetzelfde zijn.

Je kunt merken dat de onderdelen op het vervangingsbord op verschillende plaatsen zijn en dat de onderdelen er anders uitzien.de compatibiliteit tussen de versies wordt gehandhaafd en de vervangende plaat zal dezelfde verwerkingsresultaten opleveren als de defecte plaat. Sluit de lintkabels in dezelfde connectoren op het nieuwe bord en gebruik de connector-ID's om het oude bord aan het nieuwe bord te koppelen.

De General Electric I/O TC2000 Analog Board DS200TCCBG1B beschikt over een 80196 microprocessor en meerdere PROM-modules.De LED is zichtbaar vanaf de zijkant van het bord. De ID's voor de 50-pin connectoren zijn JCC en JDD. Het bord is ook bevolkt met 3 jumpers. De jumpers hebben ID's op het oppervlak gedrukt. De ID's zijn JP1, JP2 en JP3.

Wanneer het oorspronkelijke bord in de aandrijving is geïnstalleerd, configureert de installateur het bord zodanig dat het het best aan de vereisten van de aandrijving voldoet.De jumpers stellen de installateur in staat om de configuratiewaarden in te stellen door de positie van de jumpers te wijzigenDe standaardposities van de springers worden onder de meeste omstandigheden gebruikt en vereisen geen verdere actie van de installateur.in sommige situaties verandert de installateur de positie van de springer op basis van de informatie die beschikbaar is in de gedrukte informatie die bij het bord is verstrekt..

In een 3-pin jumper, de jumper bedekt 2 pinnen tegelijk.Pak de jumper met je duim en wijsvinger en trek hem van de pinnen. Vervolgens lijn de jumper met de nieuwe pinnen en schuif het in positie. Sommige jumpers worden niet gebruikt voor het configureren van het bord en hebben slechts één ondersteunde positie.In dit geval wordt de alternatieve positie gebruikt voor productonderzoek door de fabrikant om een bepaald circuit of een bepaalde functie te testen..
