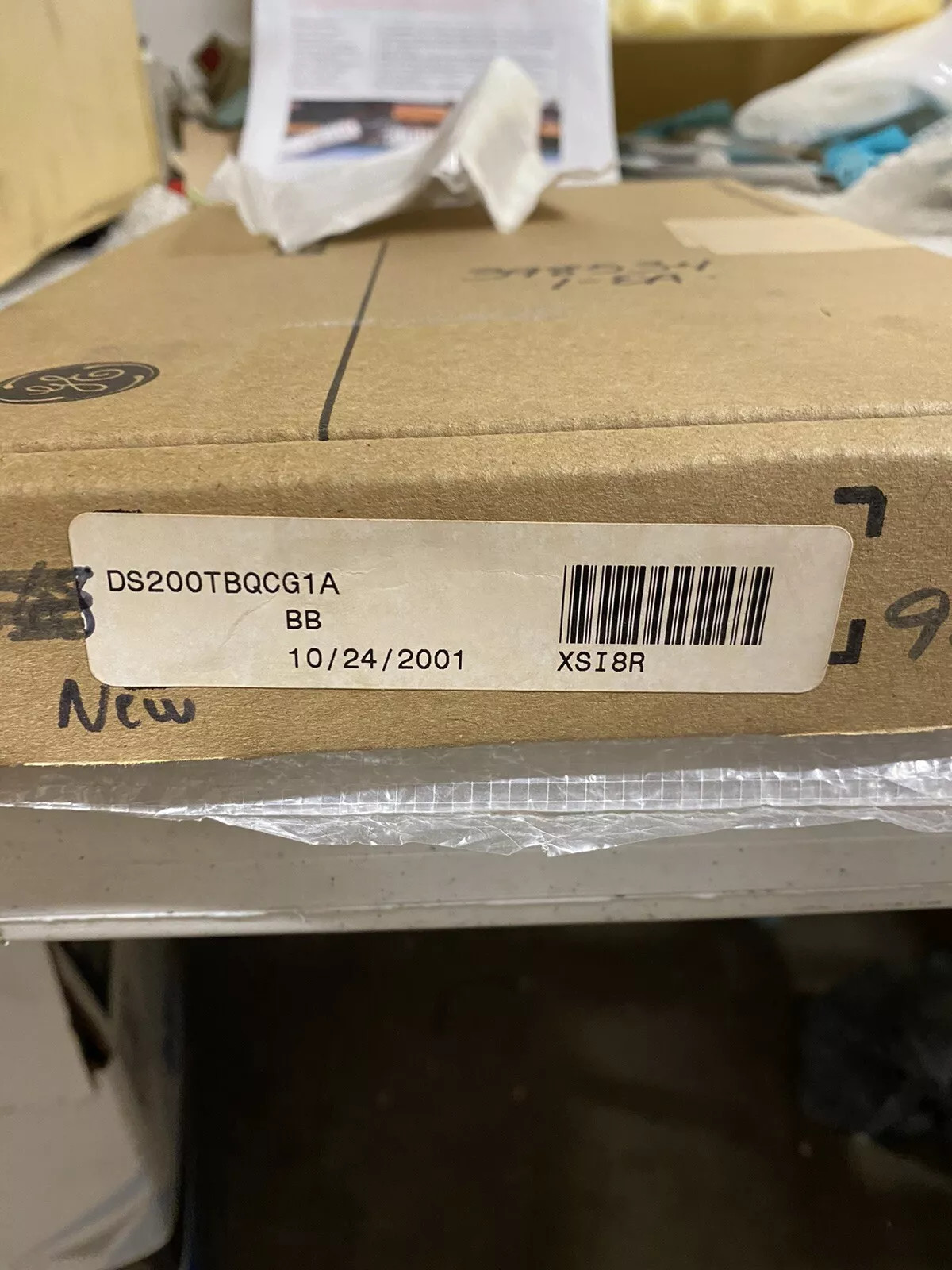

Het DS200TBQCG1ABB GE RST Analog Termination Board bestaat uit 2 terminalblokken met elk 83 terminals voor signaaldraden samen met 15 jumpers, 3 40-pin connectoren en 3 34-pin connectoren.Het is ontworpen om 11 te zijn..25 inch lang en 3 inch hoog en bevat een schroefgat in elke hoek voor het bevestigen van het bord in het rack dat zich in de aandrijving bevindt.

Het is belangrijk voorzichtig te zijn wanneer u de schroeven verwijdert, omdat een verloren schroef op een bord kan vallen en een kortsluiting kan veroorzaken die tot brand of elektrische brand kan leiden.Het kan ook vastzitten in de bewegende onderdelen waardoor de onderdelen beschadigd raken of de aandrijving uitvaltDe ruimte op het bord is toegewezen aan de eindblokken die de middelen leveren voor het ontvangen van signalen van andere in de aandrijving geïnstalleerde boards.Deze terminalblokken stellen het bord ook in staat om signalen en informatie naar andere boards te verzenden..

Het GE RST Analog Termination Board DS200TBQCG1A bestaat uit 2 eindblokken. Elk blok bevat 83 eindpunten voor signaaldraden.De GE RST Analog Termination Board DS200TBQCG1A bevat ook 15 jumpers., 3 40-pin connectoren en 3 34-pin connectoren.

Het maximale aantal signaaldraden dat je kunt aansluiten op de terminals is 166. TB1 en TB2 zijn de ID's die zijn gekoppeld aan de terminalblokken.,Om een specifieke terminal te identificeren kun je de terminalblok-ID en de terminalnumerieke ID samen gebruiken.Wanneer u zich voorbereidt op het vervangen van de GE RST Analog Termination Board DS200TBQCG1A de beste praktijk is om tags die u kunt binden op elke signaal draad bevestigd aan een terminalSchrijf op elke tag de terminalblok-ID en de terminalnumerieke ID.

De vervangende board kan een latere versie van hetzelfde model board zijn. Een nieuwere versie zal de nieuwste verbeteringen bevatten. Dit zal de nieuwste firmware en wijzigingen in de circuits omvatten.Het kan ook nieuwe componenten bevatten.

Als je het bord visueel onderzoekt, kan het componenten op verschillende plaatsen hebben en de componenten kunnen er anders uitzien.het bord zal de compatibiliteit met de schijf te behouden en zal hetzelfde functionerenOok zullen de connectoren aanwezig zijn op het nieuwe bord, maar kunnen in verschillende posities worden geplaatst.
