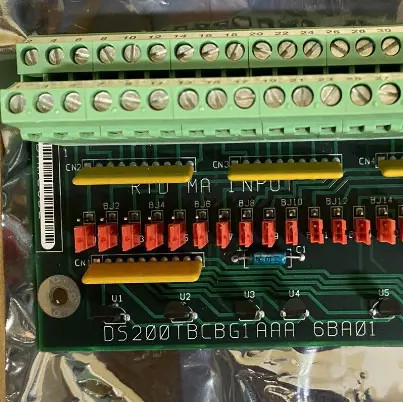

The DS200TBCBG1AAA is a Termination Analog Card in the GE Speedtronic Mark V LM series of turbine control systems and can be mounted within a Mark V turbine control cabinet with other I/O control boardsEr zijn vier secties van deze boards in de kast met in totaal 9 slots in een I/O-controle-sectie.

Het TBCB-bord neemt meestal een van de grotere slots in onder een reeks van 5 kleinere planken.Dit bord wordt ook wel een Termination Module RTD en 4-20 mA Input (TBCB) genoemd en functioneert binnen de R5 kernDe belangrijkste functie is het gebruik van de ontvangende signalen om deze naar het TCCB-bord te verzenden, waar deze op het bord worden geschreven.Het heeft specifieke hardware-configuraties die moeten worden ingesteld in het installatieproces.

De BJ1 tot en met BJ22-invoersignalen moeten worden aangesloten op de DCOM. De BJ23 tot en met BJ30-invoersignalen zijn waar signalen 15-22 worden omgezet in 0-1mA-stroombereik.Een totaal van acht van de reguliere invoersignalen kunnen worden omgezet in 0-1 mA invoersignalen..

De DS200TBCBG1A is een Termination Analog Card in de GE Speedtronic Mark V LM-serie van turbinebesturingssystemen.Dit bord wordt niet meer ondersteund door de oorspronkelijke fabrikant en is soms moeilijk te vinden.

De DS200TBCBG1A kan worden gemonteerd in een Mark V turbine control cabinet met andere I/O control boards.Er zijn in totaal 9 slots in een I/O-besturingssectie en het TBCB-bord neemt meestal een van de grotere slots in onder een reeks van 5 kleinere boards.

De DS200TBCBG1A wordt ook wel een Termination Module RTD en 4-20 mA Input (TBCB) genoemd.Dit bord gebruikt de ingangssignalen die het ontvangt om ze te verzenden naar het TCCB-bord waar ze op het bord worden geschreven.In totaal kunnen acht van de reguliere invoersignalen worden omgezet in 0-1 mA-invoersignalen.

De DS200TBCBG1A heeft geen specifieke software die moet worden geconfigureerd, maar heeft wel hardware-configuraties.De BJ23 tot en met BJ30 inputsignalen zijn waar signalen 15-22 worden omgezet in 0-1mA huidige bereik.

Zie de gebruiksaanwijzing GEH-6353B voor meer informatie over de specifieke installatie van de invoersignalen voor de DS200TBCBG1A.
