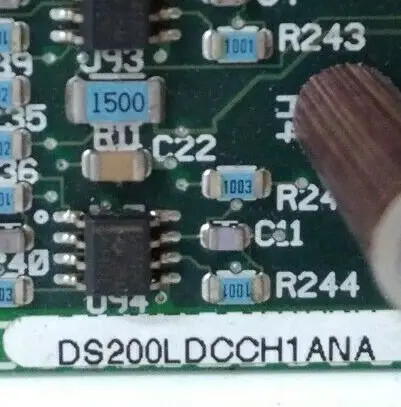

Product: DS200LDCCH1ANA General Electric Drive Control/LAN Communicatiekaart

Beschrijving

De GE Drive Control/LAN Communicatiekaart DS200LDCCH1ANA beschikt over meerdere microprocessors die de besturing verzorgen voor de aandrijving, motor en I/O-functies. Het biedt ook controle voor het LAN-netwerk. De GE Drive Control/LAN Communicatiekaart DS200LDCCH1ANA is uitgerust met vier microprocessors en elke microprocessor heeft een afzonderlijke functie.

Eén microprocessor verzorgt de verwerking van de aandrijfbesturing. Eén microprocessor verzorgt de verwerking van de motorbesturing. Eén microprocessor verzorgt de co-motorverwerking. En één microprocessor verzorgt de LAN-besturingsverwerking.

Als de kaart niet goed functioneert of minder dan optimale prestaties lijkt te leveren, kunt u overwegen een soft reset op de kaart uit te voeren. Een harde reset is wanneer de elektrische voeding wordt onderbroken en de kaart opnieuw moet opstarten. Indien mogelijk moet dit worden vermeden en mag dit alleen gebeuren als de aandrijving defect raakt of een tripconditie optreedt die ervoor zorgt dat de aandrijving onverwacht wordt uitgeschakeld. Als er bijvoorbeeld een overbelastingsconditie optreedt, wordt de aandrijving automatisch uitgeschakeld om de componenten en de motor te beschermen.

De betere optie om de kaart opnieuw op te starten is een soft reset. Dit is wanneer de voeding aanwezig blijft in de kaart en wordt gebruikt om fouten te wissen. Een methode om een reset uit te voeren is door op de Reset-knop op de kaart te drukken. Alleen een gekwalificeerd persoon mag dit doen, omdat er spanning aanwezig is in de aandrijving en er een risico is op elektrische schokken of brandwonden. Het vereist dat de servicemonteur in de kaartkast reikt en op de Reset-knop drukt. Druk ongeveer 5 seconden op de knop en laat de knop dan los.

De DS200LDCCH1ANA is een LAN-communicatieprintplaat ontwikkeld door General Electric. Het wordt gebruikt in de GE EX2000 Excitation en DC2000 productlijnen en is een geavanceerde 7-laags printplaat die in wezen de hersenen van de EX2000 en DC2000 is. De primaire functies die door de kaart worden geleverd, omvatten operatorinterface, LAN-communicatie, aandrijf- en motorverwerking en aandrijf resets. Het bevat verschillende ingebouwde functies, waaronder een door een microprocessor gestuurde LAN (local area networks) communicatie, gestuurde aandrijf- en motorverwerking, operatorinterface en complete aandrijf resets. Er zijn vier microprocessors op de kaart, die het een brede dekking van I/O en aandrijfbesturing geven.

De aandrijfbesturingsprocessor bevindt zich op de kaart als positie U1 en biedt geïntegreerde I/O-randapparatuur, met mogelijkheden zoals timers en decoders. De tweede is een motorbesturingsprocessor die op de kaart wordt herkend als U21. Motorbesturingscircuits en I/O (analoog en digitaal) communicatie zijn beschikbaar met deze processor. U35 is de locatie van de co-motorprocessor. Alleen gebruikt wanneer extra verwerking vereist is, werkt deze sectie om geavanceerde wiskunde uit te voeren die de MCP niet kan berekenen.

De laatste processor op de kaart is de LAN-besturingsprocessor in positie U18. Vijf bussystemen (DLAN+, DLAN, Genius, CPL en C-bus) worden door deze processor geaccepteerd. Een gebruikersinterfacesysteem is beschikbaar met een aangesloten alfanumeriek toetsenbord waarmee gebruikers systeeminstellingen en diagnostiek kunnen bekijken en aanpassen.
