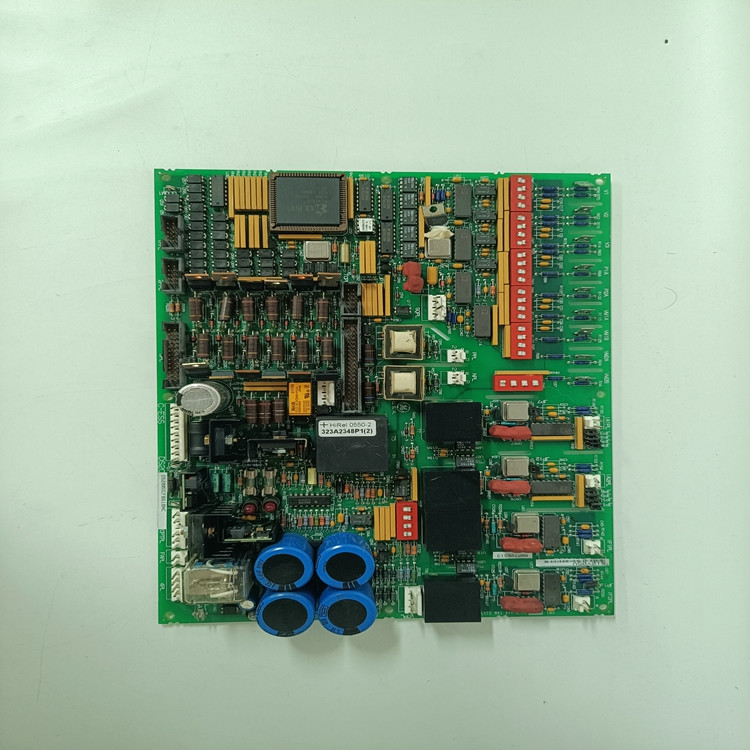

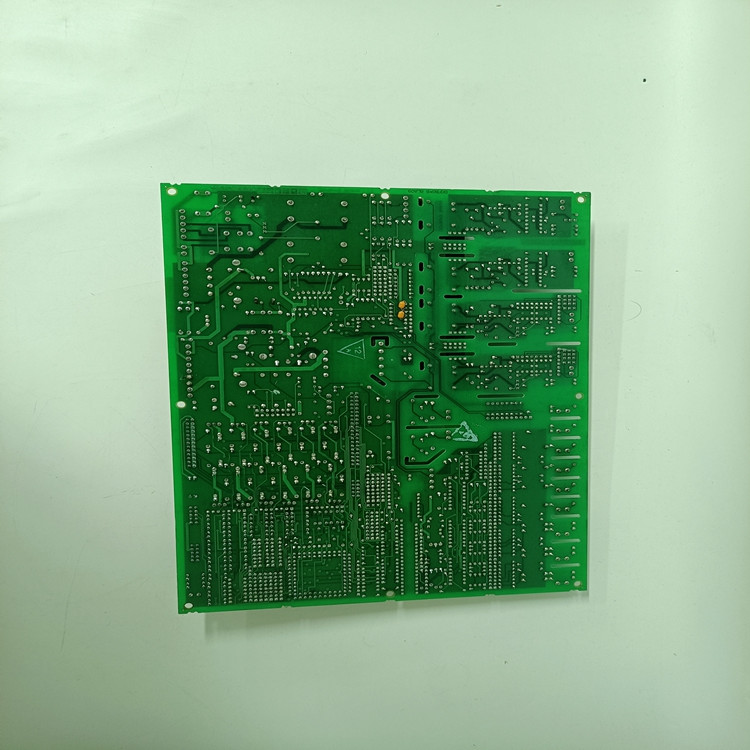

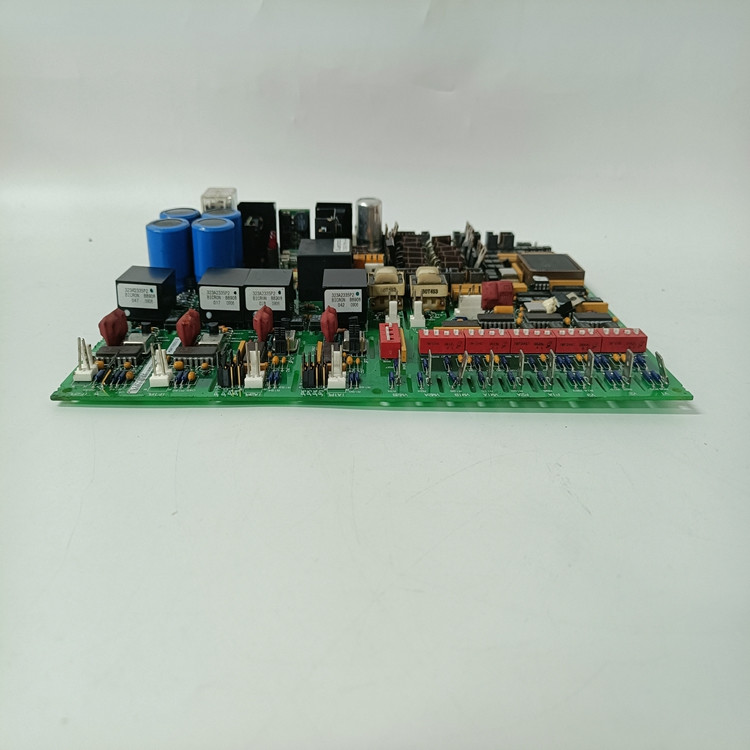

Product: GE DS200LDCCH1AGA Drive Control/LAN Communicatiekaart

Beschrijving

General Electric ontwikkelde de DS200LDCCH1AGA-kaart om te functioneren als een aandrijfregeling en lokale netwerk (LAN) communicatiekaart. Deze kaart is ondergebracht in de Mark V-serie van vervangende aandrijfkaarten die compatibel zijn met GE-merk DIRECTO-MATIC 2000-aandrijvingen en exciters. Wanneer de kaart in een aandrijving is geïnstalleerd, biedt deze een reeks aandrijf- en I/O-regelfuncties voor de aandrijving.

De DS200LDCCH1AGA-communicatiekaart bevat vier microprocessors aan boord. Een LAN-besturingsprocessor (LCP) is beschikbaar om vijf verschillende bustypes te accepteren die naar de aandrijving worden gevoerd. Een aandrijfbesturingsprocessor (DCP) is ook beschikbaar om analoge en digitale I/O-conversies te verwerken.

De DCP is ook in staat om perifere I/O-apparaten zoals encoders en timers te besturen en te converteren. Een motorbesturingsprocessor (MCP) is aanwezig om digitale I/O te verwerken die naar de aandrijving wordt verzonden. Als berekeningen extra verwerkingskracht vereisen die de DCP niet kan leveren, zal de co-motorprocessor (CMP) de extra benodigde kracht leveren om deze functies te voltooien. De kaart wordt gecompleteerd met een alfanumeriek toetsenbord dat wordt gebruikt voor systeemprogrammering en diagnostische doeleinden.

De DS200LDCCH1AGA is een LAN-communicatieprintplaat ontwikkeld door General Electric. Het wordt gebruikt in de GE EX2000 Excitation- en DC2000-productlijnen en is een geavanceerde 7-laags printplaat die in wezen de hersenen van de EX2000 en DC2000 is. De primaire functies die door de kaart worden geleverd, omvatten operatorinterface, LAN-communicatie, aandrijf- en motorverwerking en aandrijf resets.

Het bevat verschillende ingebouwde functies, waaronder een door een microprocessor gestuurde LAN (local area networks) communicatie, gecontroleerde aandrijf- en motorverwerking, operatorinterface en complete aandrijf resets. Er zijn vier microprocessors op de kaart, die deze een brede dekking van I/O en aandrijfregeling geven. De aandrijfbesturingsprocessor bevindt zich op de kaart als positie U1 en biedt geïntegreerde I/O-randapparatuur, met mogelijkheden zoals timers en decoders. De tweede is een motorbesturingsprocessor die op de kaart wordt herkend als U21. Motorbesturingscircuits en I/O (analoog en digitaal) communicatie zijn beschikbaar met deze processor. U35 is de locatie van de co-motorprocessor. Alleen gebruikt wanneer extra verwerking vereist is, werkt deze sectie om geavanceerde wiskunde uit te voeren die de MCP niet kan berekenen.

De laatste processor die op de kaart wordt gevonden, is de LAN-besturingsprocessor in positie U18. Vijf bussystemen (DLAN+, DLAN, Genius, CPL en C-bus) worden door deze processor geaccepteerd. Een gebruikersinterface is beschikbaar met een aangesloten alfanumeriek toetsenbord waarmee gebruikers systeeminstellingen en diagnostiek kunnen bekijken en aanpassen.
