Product:DS200CPCAG1ABB GE Contactor Pilot Board

Inleiding

Het SPEEDTRONICTM Mark V Gas Turbine Control System is de nieuwste afgeleide van de zeer succesvolle SPEEDTRONICTM serie.Beschermings- en sequentietechnieken uit de late jaren veertigDe toepassing van elektronische turbinesturing, -bescherming en -sequencing is ontstaan met het Mark I-systeem in 1968.Het Mark V-systeem is een digitale implementatie van de turbine-automatiseringstechnieken die in meer dan 40 jaar succesvolle ervaring zijn geleerd en verfijnd., waarvan meer dan 80% door middel van elektronische besturingstechnologie is uitgevoerd.

Het SPEEDTRONICTM Mark V Gas Turbine Control System maakt gebruik van de nieuwste technologie, met inbegrip van drievoudig redundante 16-bit microprocessor controllers,twee op de drie stemmen over kritieke controle- en beschermingsparameters en software-implemented fault tolerance (SIFT)De sensoren voor kritieke besturing en bescherming zijn drievoudig overbodig en worden door alle drie de besturingsprocessors gecontroleerd.op het logisch niveau voor de overige contactuitgangen en bij drie spoelservo-kleppen voor analoge besturingssignalenEen onafhankelijke beschermingsmodule biedt een drievoudige redundante hardwired detectie en uitschakeling bij overspeed samen met het detecteren van vlammen.Deze module synchroniseert ook de turbinegenerator met het energiesysteemDe synchronisatie wordt ondersteund door een controlefunctie in de drie besturingsprocessors.

Het Mark V-besturingssysteem is ontworpen om aan alle voorschriften voor de besturing van gasturbines te voldoen, met inbegrip van de regeling van vloeistof, gas of beide brandstoffen overeenkomstig de eisen van de snelheid,belastingcontrole bij deelbelasting, temperatuurregeling onder maximale capaciteitsomstandigheden of tijdens startomstandigheden.de inlaatgeleidingsvliezen en de water- of stoominjectie worden gecontroleerd om aan de emissie- en bedrijfsvereisten te voldoen;Als de emissiebeheersing droog lage NOx-technieken gebruikt, worden de brandstofstages en de verbrandingsmodus bestuurd door het Mark V-systeem, dat ook het proces controleert.Sequencing van de hulpmiddelen om volledig geautomatiseerde opstart mogelijk te maken, uitschakeling en afkoeling worden ook door het Mark V-controlesysteem beheerd.De bescherming van de turbine tegen ongunstige bedrijfsomstandigheden en de aankondiging van abnormale omstandigheden zijn opgenomen in het basissysteem..

De gebruikersinterface bestaat uit een kleurenscherm en een toetsenbord om feedback te geven over de huidige bedrijfsomstandigheden.Invoeropdrachten van de bediener worden ingevoerd met behulp van een cursor positioneringsapparaat. een arm/ex-cut-sequentie wordt gebruikt om onbedoelde werking van de turbine te voorkomen. de communicatie tussen de bedieningsinterface en de turbinecontrole vindt plaats via de Common Data Processor, of, aan de drie besturingsprocessors genaamd,enDe gebruikersinterface verwerkt ook
communicatiefuncties met externe en externe apparaten.is beschikbaar voor die toepassingen waar de integriteit van de externe gegevensverbinding essentieel wordt geacht voor de voortdurende werking van de installatie.De SIFT-technologie beschermt tegen modulefouten en de verspreiding van gegevensfouten.de voortzetting van de werking van de gasturbine mogelijk maakt in het onwaarschijnlijke geval van een storing van de primaire bedieningsinterface of deDe module.

De ingebouwde diagnostics voor het oplossen van problemen zijn uitgebreid en omvatten:- achtergrond- en handmatig geïnitieerde diagnostische routines die zowel besturingspanelen als sensorfouten kunnen identificerenDeze storingen worden geïdentificeerd tot aan het bordniveau voor het paneel en tot aan het circuitniveau voor de sensor- of actuatorcomponenten.De mogelijkheid tot on-line vervanging van platen is ingebouwd in het ontwerp van het paneel en is
De installatie van een nieuwe turbinesensor is mogelijk wanneer de toegang tot de turbines en het systeem geïsoleerd zijn.
de punten, afstemmingsparameters en regelconstanten tijdens het gebruik met behulp van een beveiliging kunnen worden ingesteld
Een wachtwoord systeem om onbevoegde toegang te voorkomen.

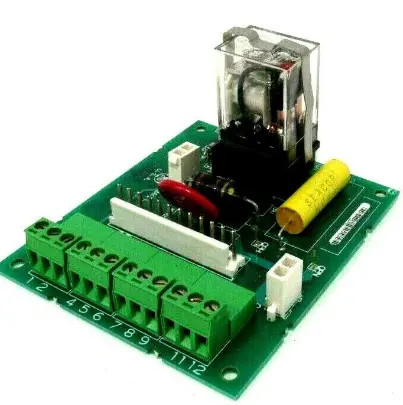

De DS200CPCAG1ABB is een General Electric Contactor Pilot Board met één 12-pin connector en twee 2-pin connectoren.Het beschikt ook over vier eindblokken om maximaal twaalf signaaldraden te verbinden en is ontworpen met een 24VDC 15A stopcontact relais.
