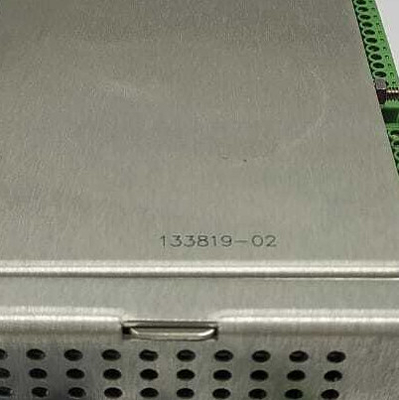

Product:3500/61-01-00 133819-02 Bently Nevada RTD/TC Niet-geïsoleerde I/O-module Interne beëindigingen

Beschrijving
De modules 3500/60 en 61 bieden zes kanalen voor temperatuurbewaking en accepteren zowel de temperatuurinvoer van de weerstandstemperatuurdetector (RTD) als de temperatuurinvoer van de thermocouple (TC).De modules conditioneren deze ingangen en vergelijken ze met door de gebruiker programmeerbare alarmsetpointsDe 3500/60 en 3500/61 bieden identieke functionaliteit, behalve dat de 3500/61 recorder-uitgangen voor elk van zijn zes kanalen biedt, terwijl de 3500/60 dat niet doet.

De gebruiker programmeert de modules om RTD- of TC-temperatuurmetingen uit te voeren met behulp van de 3500 Rack Configuration Software.Er zijn verschillende I/O-modules beschikbaar in RTD/TC-versies zonder isolatie of TC-isolatie.De gebruiker kan de niet-geïsoleerde RTD/TC-versie configureren om TC of RTD of een mix van TC en RTD-invoer te accepteren.De TC-geïsoleerde versie biedt 250 Vdc isolatie van kanaal tot kanaal om te beschermen tegen externe interferentie..

Wanneer de temperatuurmonitoren in een triple modular redundant (TMR) -configuratie worden gebruikt, moeten ze naast elkaar in groepen van drie worden geïnstalleerd.het systeem gebruikt twee soorten stemmingen om een nauwkeurige werking te garanderen en om mislukkingen van één punt te voorkomen.

Informatie over bestellingen
Voor een gedetailleerde lijst van land- en product-specifieke goedkeuringen raadpleegt u de Quick Reference Guide for Approvals (108M1756), beschikbaar op Bently.com.

Opname-uitgangen
3500/61-AA-BB
Type A:I/O-module
0 1 RTD/TC Niet-geïsoleerde I/O-module Interne beëindigingen
0 2 RTD/TC Niet-geïsoleerde I/O-module Externe beëindigingen
0 3 TC Geïsoleerde I/O-module Interne beëindigingen
0 4 TC Geïsoleerde I/O-module Externe afsluitingen
0 5 RTD/TC Niet-geïsoleerde I/O-module met interne barrières

B:Optie voor goedkeuring door het agentschap
0 0 Geen
0 1 CSA/NRTL/C (Klasse 1, Div 2)
0 2 ATEX/ IECEx/ CSA (Klasse 1, Zone 2)

3500/61 - Specifiek
163179-02 3500/61 Temperatuurmeter (met registratoren)
133819-02 3500/61 RTD/TC Niet-geïsoleerde I/O-module interne beëindigingen.
133827-02 3500/61 RTD/TC Niet-geïsoleerde I/O-module Externe beëindigingen.
133835-02 3500/61 TC Geïsoleerde I/O-module Interne afsluitingen.
133843-02 3500/61 TC Geïsoleerde I/O-module Externe afsluitingen.
133892-01 3500/61 Recorder Output External Termination Block (Terminal Strip connectoren).
133900-01 3500/61 Recorder Output External Termination Block (Euro-stijl connectoren).
136711-02 3500/61 RTD/TC I/O-module met interne barrières en interne afsluitingen (niet geïsoleerd)
